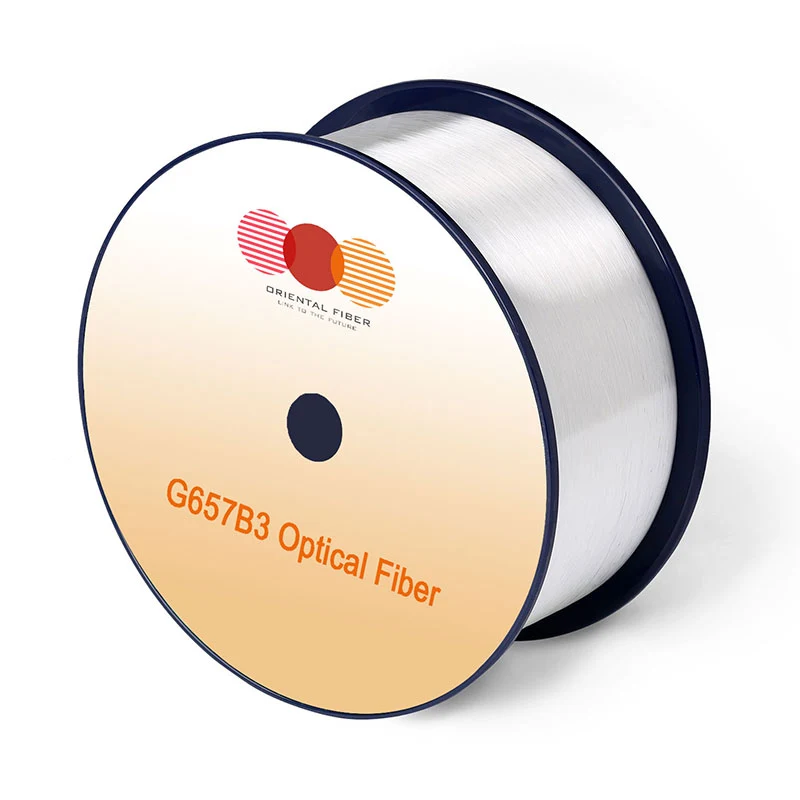

ไฟเบอร์ออพติคอลโหมดเดียว G.657.b3

ลักษณะเฉพาะ

เงื่อนไข

เฉพาะเจาะจง ค่า

หน่วย

เกี่ยวกับแสง ลักษณะเฉพาะ

การลดทอน

1310nm

≤0.35

[db/km]

1383nm （หลัง H2-age)

≤0.35

[db/km]

1550Nm

≤0.21

[db/km]

1625nm

≤0.23

[db/km]

การลดทอน กับความยาวคลื่น

สูงสุด α di ff erence

1285-1330NM ใน อ้างอิงถึง 1310nm

≤0.03

[db/km]

1525-1575NM ใน อ้างอิงถึง 1550nm

≤0.02

[db/km]

ศูนย์ ความยาวคลื่นกระจาย (λ0)

-

1300-1324

[NM]

ศูนย์ ความลาดชันของการกระจาย (S0)

-

≤0.092

[PS/(NM2 · km)]]

PMD

สูงสุด เส้นใยแต่ละตัว

-

≤0.1

[ps/√km]

ค่าการออกแบบลิงค์ （m = 20， q = 0.01%)

-

≤0.06

[ps/√km]

ทั่วไป ค่า

-

0.04

[ps/√km]

สายเคเบิล ความยาวคลื่น cuto ff (λcc)

-

≤1260

[NM]

โหมด เส้นผ่านศูนย์กลางของสนาม (MFD)

1310nm

8.2-9.0

[μm]

1550Nm

9.1-10.1

[μm]

ดัชนีกลุ่มของการหักเหของการหักเห （ne ff））

1310nm

1.468

-

1550Nm

1.469

-

จุด ความไม่ต่อเนื่อง

1310nm

≤0.05

[DB]

1550Nm

≤0.05

[DB]

เกี่ยวกับเรขาคณิต ลักษณะเฉพาะ

การหุ้ม เส้นผ่าศูนย์กลาง

-

125.0 ± 0.7

[μm]

การหุ้ม ความไม่เป็นวงกลม

-

≤0.7

-

การเคลือบ เส้นผ่าศูนย์กลาง

-

235-245

[μm]

การเคลือบ ข้อผิดพลาดศูนย์กลาง

-

≤12.0

[μm]

การเคลือบ ความไม่เป็นวงกลม

-

≤6.0

-

การปิดกั้นหลัก ข้อผิดพลาดศูนย์กลาง

-

≤0.5

[μm]

Curl (รัศมี)

-

≥4

[M]

จัดส่ง ความยาว

-

ขึ้น ถึง 25.2

[km/reel]

ลักษณะสิ่งแวดล้อม

1310nm, 1550nm & 1625nm

อุณหภูมิ การลดทอนการลดทอนการพึ่งพา

-60 ℃ถึง +85 ℃

≤0.05

[db/km]

ความชื้นอุณหภูมิ การลดทอนการปั่นจักรยาน

-10 ° C ถึง +85 ° C, 98% RH

≤0.05

[db/km]

น่านน้ำ การลดทอนการลดทอนการพึ่งพา

23 ° C， เป็นเวลา 30 วัน

≤0.05

[db/km]

ชื้น การลดทอนการลดทอนความร้อน

85 ° C และ 85% RH， สำหรับ 30 วัน

≤0.05

[db/km]

แห้ง ความร้อนสูง

85 ℃， เป็นเวลา 30 วัน

≤0.05

[db/km]

เกี่ยวกับกลไก ข้อมูลจำเพาะ

การพิสูจน์ ทดสอบ

-

≥9.0

[n]

-

≥1.0

-

-

≥100

[KPSI]

การโค้งงอแมโคร การสูญเสียเหนี่ยวนำ

1 หมุนไปรอบ ๆ แมนเดรลของ รัศมี 10 มม.

1550Nm

≤0.03

[DB]

1 หมุนรัศมี 10 มม.

1625nm

≤0.1

[DB]

1 หมุนรัศมี 7.5 มม. รอบ ๆ

1550Nm

≤0.08

[DB]

1 หมุนไปรอบ ๆ แมนเดรลของ รัศมี 7.5 มม.

1625nm

≤0.25

[DB]

1 หันไปรอบ ๆ รัศมี 5 มม.

1550Nm

≤0.15

[DB]

1 หันไปรอบ ๆ รัศมี 5 มม.

1625nm

≤0.45

[DB]

การเคลือบ แรง

ทั่วไป แรงเฉลี่ย

1.5

[n]

จุดสูงสุด บังคับ

1.3-8.9

[n]

พลวัต พารามิเตอร์ความเหนื่อยล้า (ND)

-

≥20

-
