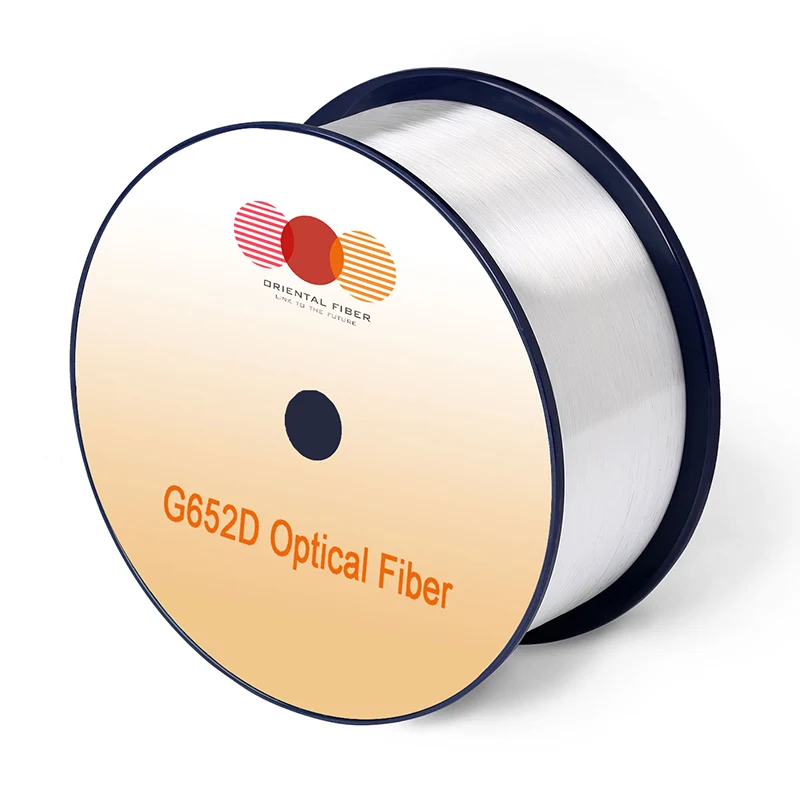

ไฟเบอร์ออพติคอลโหมดเดียว G.652D

ลักษณะเฉพาะ

เงื่อนไข

ค่าที่ระบุ

หน่วย

ลักษณะทางแสง

การลดทอน

1310nm

≤0.34

[db/km]

1383nm (หลัง H2-aging)

≤0.34

[db/km]

1550Nm

≤0.20

[db/km]

1625nm

≤0.24

[db/km]

การลดทอนกับความยาวคลื่น

สูงสุด α di ff erence

1285-1330NM โดยอ้างอิงถึง 1310Nm

≤0.03

[db/km]

1525-1575NM โดยอ้างอิงถึง 1550Nm

≤0.02

[db/km]

การกระจายตัว

1285-1340Nm

-3.5 ถึง 3.5

[ps/(nm · km)]]

1550Nm

≤18

[ps/(nm · km)]]

1625nm

≤22

[ps/(nm · km)]]

ความยาวคลื่นการกระจายตัวเป็นศูนย์ (λ0)

-

1300-1324

[NM]

ความลาดชันแบบศูนย์ (S0)

-

≤0.092

[PS/(NM2 · km)]]

ค่าทั่วไป

-

0.086

[PS/(NM2 · km]

PMD

เส้นใยรายบุคคลสูงสุด

-

≤0.1

[ps/√km]

ค่าการออกแบบลิงค์ （m = 20， q = 0.01%)

-

≤0.06

[ps/√km]

ค่าทั่วไป

-

0.04

[ps/√km]

สายเคเบิล cuto ff ความยาวคลื่น (λcc)

-

≤1260

[NM]

เส้นผ่านศูนย์กลางของฟิลด์โหมด (MFD)

1310nm

8.7-9.5

[μm]

1550Nm

9.8-10.8

[μm]

ดัชนีกลุ่มของการหักเหของการหักเห （ne ff））

1310nm

1.466

-

1550Nm

1.467

-

จุดไม่ต่อเนื่อง

1310nm

≤0.05

[DB]

1550Nm

≤0.05

[DB]

ลักษณะทางเรขาคณิต

เส้นผ่านศูนย์กลางการหุ้ม

-

125.0 ± 0.7

[μm]

การปิดวงกลม

-

≤1.0

-

เส้นผ่านศูนย์กลางการเคลือบ

-

235-250

[μm]

ข้อผิดพลาดศูนย์กลางการเคลือบ

-

≤12.0

[μm]

การเคลือบแบบไม่ใช้วงกลม

-

≤6.0

-

ข้อผิดพลาดศูนย์กลางการปิดกั้นหลัก

-

≤0.6

[μm]

Curl (รัศมี)

-

≥4

[M]

ความยาวการจัดส่ง

-

สูงถึง 50.4

[km/reel]

ลักษณะสิ่งแวดล้อม

1310nm, 1550nm & 1625nm

การลดทอนอุณหภูมิการลดทอนการลดทอน

-60 ℃ถึง +85 ℃

≤0.05

[db/km]

การปั่นจักรยานอุณหภูมิความชื้น

-10 ° C ถึง +85 ° C, 98% RH

≤0.05

[db/km]

การพึ่งพาการแช่น้ำที่เกิดจากการลดทอนการลดทอน

23 ° C， เป็นเวลา 30 วัน

≤0.05

[db/km]

การลดทอนความร้อนที่ทำให้เกิดการลดทอนความร้อน

85 ° C และ 85% RH， เป็นเวลา 30 วัน

≤0.05

[db/km]

อายุความร้อนแห้ง

85 ℃เป็นเวลา 30 วัน

≤0.05

[db/km]

ข้อกำหนดทางกล

การทดสอบหลักฐาน

-

≥9.0

[n]

-

≥1.0

-

-

≥100

[KPSI]

การลดทอนการลดทอน

100 หมุนรอบรัศมี 30 มม.

1625nm

≤0.05

[DB]

100 รอบรัศมี 25 มม.

1310nm และ 1550nm

≤0.05

[DB]

1 หมุนไปรอบ ๆ รัศมี 16 มม.

1550Nm

≤0.05

[DB]

แถบเคลือบ

แรงเฉลี่ยทั่วไป

1.5

[n]

แรงสูงสุด

1.3-8.9

[n]

พารามิเตอร์ความเหนื่อยล้าแบบไดนามิก (ND)

-

≥20

-
