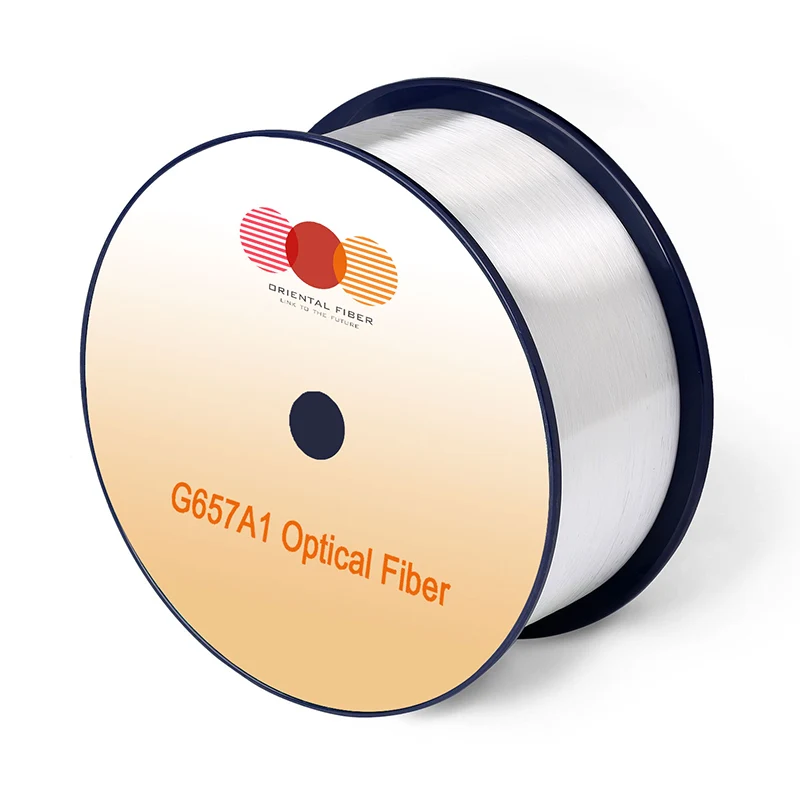

ไฟเบอร์ออปติกโหมดเดี่ยว G.657.A1 ได้รับการออกแบบมาเพื่อรักษาประสิทธิภาพออพติคอลที่เสถียรแม้ภายใต้สภาวะรัศมีการโค้งงอเล็กน้อย เมื่อเปรียบเทียบกับไฟเบอร์ทั่วไป จะช่วยลดการสูญเสียการโค้งงอขนาดใหญ่ได้อย่างมาก ทำให้เหมาะสำหรับสายเคเบิลภายในอาคาร เครือข่ายการเข้าถึง และระบบกระจายแสงขนาดกะทัดรัด
ในการใช้งานจริง ไฟเบอร์นี้มักใช้ในสภาพแวดล้อมที่ผู้ติดตั้งเผชิญกับพื้นที่จำกัด เช่น การปิดรอยต่อ กล่องกระจายสินค้า และตู้ติดผนัง ความทนทานต่อการโค้งงอที่ได้รับการปรับปรุงจะช่วยลดความไวในการติดตั้ง และลดความเสี่ยงที่ประสิทธิภาพจะลดลงอันเนื่องมาจากการจัดการที่ไม่เหมาะสม
ประสิทธิภาพการดัดงอที่เหมาะสมที่สุดของไฟเบอร์ออปติกโหมดเดี่ยว G.657.A1 ช่วยให้ผู้ติดตั้งทำงานกับรัศมีการโค้งงอที่แคบยิ่งขึ้น โดยไม่ทำให้สัญญาณสูญเสียมากเกินไป สิ่งนี้มีประโยชน์อย่างยิ่งในโครงการ FTTx และสถานการณ์การกำหนดเส้นทางภายในอาคารซึ่งมีพื้นที่จำกัด
ความเข้ากันได้ของวงกว้างรองรับแบนด์ O-E-S-C-L เต็มรูปแบบ (1260–1625 นาโนเมตร) ทำให้เหมาะสำหรับการอัปเกรดเครือข่ายในปัจจุบันและอนาคต ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับแอปพลิเคชัน L-band และข้อกำหนดการส่งข้อมูลทางไกล
ลดต้นทุนโครงการทั้งหมดด้วยการลดการสูญเสียที่เกี่ยวข้องกับการโค้งงอให้เหลือน้อยที่สุดและลดการทำงานซ้ำระหว่างการติดตั้ง ไฟเบอร์นี้จึงช่วยลดต้นทุนการใช้งานโดยรวม นอกจากนี้ยังช่วยลดความจำเป็นในสภาวะการจัดการที่เข้มงวดระหว่างการจัดเก็บและการติดตั้งสายเคเบิล
ประสิทธิภาพการต่อประกบที่เสถียรพารามิเตอร์ทางเรขาคณิตที่แม่นยำทำให้สูญเสียการต่อประกบต่ำและมีประสิทธิภาพสูงในระหว่างการต่อไฟเบอร์ ซึ่งเป็นสิ่งสำคัญสำหรับโครงการก่อสร้างเครือข่ายขนาดใหญ่
ไฟเบอร์ออปติคัลโหมดเดี่ยว G.657.A1 ถูกนำมาใช้กันอย่างแพร่หลายในการปรับใช้แบบไฟเบอร์ถึงบ้านและไฟเบอร์ไปยังอาคาร ซึ่งการโค้งงอที่แคบและการกำหนดเส้นทางที่หนาแน่นเป็นเรื่องปกติ
การเดินสายออปติกความเร็วสูงในร่มเหมาะสำหรับการส่งข้อมูลความเร็วสูงภายในอาคาร ศูนย์ข้อมูล และสภาพแวดล้อมสำนักงานที่จำเป็นต้องมีการจัดการสายเคเบิลขนาดกะทัดรัด
สายพิทช์สั้นพิเศษเหมาะสำหรับสายเคเบิลที่มีข้อกำหนดรัศมีการโค้งงอที่เข้มงวด รวมถึงสายแพและสายไมโครที่ใช้ในระบบการกำหนดเส้นทางที่ซับซ้อน
เครือข่ายออปติกประสิทธิภาพสูงรองรับการส่งข้อมูลทางไกลและอัตราบิตสูงด้วย PMD ต่ำ ทำให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรในแกนหลักและชั้นเครือข่ายการเข้าถึง
|
ลักษณะเฉพาะ |
เงื่อนไข |
ค่าที่ระบุ |
หน่วย |
|
|
ลักษณะทางแสง |
||||
|
การลดทอน |
1310 นาโนเมตร |
≤0.35 |
[เดซิเบล/กม.] |
|
|
1383nm (หลัง H2-aging) |
≤0.35 |
[เดซิเบล/กม.] |
||
|
1460 นาโนเมตร |
≤0.25 |
[เดซิเบล/กม.] |
||
|
1550 นาโนเมตร |
≤0.21 |
[เดซิเบล/กม.] |
||
|
1625 นาโนเมตร |
≤0.23 |
[เดซิเบล/กม.] |
||
|
การลดทอนเทียบกับความยาวคลื่น สูงสุด α ความแตกต่าง |
1285-1330nm อ้างอิงถึง 1310nm |
≤0.03 |
[เดซิเบล/กม.] |
|
|
1525-1575nm อ้างอิงถึง 1550nm |
≤0.02 |
[เดบิต/กม.] |
||
|
การกระจายตัว Coefficient |
1285-1340 นาโนเมตร |
-3.5 ถึง 3.5 |
[ปล./(นาโนเมตร·กม.)] |
|
|
1550 นาโนเมตร |
≤18 |
[ปล./(นาโนเมตร·กม.)] |
||
|
1625 นาโนเมตร |
≤22 |
[ปล./(นาโนเมตร·กม.)] |
||
|
ความยาวคลื่นการกระจายตัวเป็นศูนย์ (γ0) |
-- |
13.00-1324 |
[นาโนเมตร] |
|
|
ความลาดชันเป็นศูนย์ (S0) |
-- |
≤0.092 |
[ปล./(nm2·กม.)] |
|
|
ค่าทั่วไป |
-- |
0.086 |
[ปล./(nm2·กม.)] |
|
|
พีเอ็มดี |
ไฟเบอร์ส่วนบุคคลสูงสุด |
-- |
≤0.1 |
[ปล/√กม.] |
|
ค่าการออกแบบลิงก์ (M=20，Q=0.01%) (ม=20，คิว=0.01%) |
-- |
≤0.06 |
[ปล/√กม.] |
|
|
ค่าทั่วไป |
-- |
0.04 |
[ปล/√กม.] |
|
|
ความยาวคลื่นของสายเคเบิล (Λcc) |
-- |
≤1260 |
[นาโนเมตร] |
|
|
เส้นผ่านศูนย์กลางสนามโหมด (MFD) |
1310 นาโนเมตร |
8.4-9.2 |
[ไมโครเมตร] |
|
|
1550 นาโนเมตร |
9.3-10.3 |
[ไมโครเมตร] |
||
|
ดัชนีกลุ่มการหักเหของแสงที่มีประสิทธิภาพ (Neff ) |
1310 นาโนเมตร |
1.466 |
-- |
|
|
1550 นาโนเมตร |
1.467 |
-- |
||
|
ชี้ขาดความต่อเนื่อง |
1310 นาโนเมตร |
≤0.05 |
[ดีบี] |
|
|
1550 นาโนเมตร |
≤0.05 |
[ดีบี] |
||
|
ลักษณะทางเรขาคณิต |
||||
|
เส้นผ่านศูนย์กลางการหุ้ม |
-- |
125.0±0.7 |
[ไมโครเมตร] |
|
|
การหุ้มแบบไม่เป็นวงกลม |
-- |
≤0.7 |
[%] |
|
|
เส้นผ่านศูนย์กลางการเคลือบ |
-- |
235-245 |
[ไมโครเมตร] |
|
|
ข้อผิดพลาดของความเข้มข้นของการเคลือบผิวและการหุ้ม |
-- |
≤12.0 |
[ไมโครเมตร] |
|
|
การเคลือบแบบไม่เป็นวงกลม |
-- |
≤6.0 |
[%] |
|
|
ข้อผิดพลาดของศูนย์กลางการหุ้มแกนกลาง |
-- |
≤0.5 |
[ไมโครเมตร] |
|
|
ขด (รัศมี) |
-- |
≥4 |
[ม.] |
|
|
ระยะเวลาในการจัดส่ง |
-- |
มากถึง 50.4 |
[กม./ม้วน] |
|
|
ลักษณะทางสิ่งแวดล้อม |
1310 นาโนเมตร, 1550 นาโนเมตร และ 1625 นาโนเมตร |
|||
|
การพึ่งพาอุณหภูมิทำให้เกิดการลดทอน |
-60°C ถึง +85°C |
≤0.05 |
[เดบิต/กม.] |
|
|
การปั่นจักรยานด้วยอุณหภูมิและความชื้นทำให้เกิดการลดทอน |
-10°C ถึง +85°C, ความชื้นสัมพัทธ์ 98% |
≤0.05 |
[เดบิต/กม.] |
|
|
การพึ่งพาอาศัยน้ำทำให้เกิดการลดทอน |
23°C เป็นเวลา 30 วัน |
≤0.05 |
[เดบิต/กม.] |
|
|
การพึ่งพาความร้อนชื้นทำให้เกิดการลดทอน |
85°C และ 85% RH เป็นเวลา 30 วัน |
≤0.05 |
[เดบิต/กม.] |
|
|
การแก่ชราด้วยความร้อนแห้ง |
85°C เป็นเวลา 30 วัน |
≤0.05 |
[เดบิต/กม.] |
|
|
ข้อกำหนดทางกล |
||||
|
การทดสอบการพิสูจน์ |
-- |
≥9.0 |
[ยังไม่มีข้อความ] |
|
|
-- |
≥1.0 |
[%] |
||
|
-- |
≥100 |
[kpsi] |
||
|
-- |
-- |
-- |
||
|
การสูญเสียที่เกิดจากโค้งงอแบบมาโคร |
หมุนแมนเดรล 10 รอบด้วยรัศมี 15 มม |
1550 นาโนเมตร |
≤0.25 |
[ดีบี] |
|
10 หมุนรอบแมนเดรลรัศมี 15 มม |
1625 นาโนเมตร |
≤1.0 |
[ดีบี] |
|
|
1 หมุนแมนเดรลที่มีรัศมี 10 มม |
1550 นาโนเมตร |
≤0.75 |
[ดีบี] |
|
|
1 หมุนแมนเดรลที่มีรัศมี 10 มม |
1625 นาโนเมตร |
≤1.5 |
[ดีบี] |
|
|
แรงเคลือบแถบ |
แรงเฉลี่ยทั่วไป |
1.5 |
[ยังไม่มีข้อความ] |
|
|
พลังสูงสุด |
1.3-8.9 |
[ยังไม่มีข้อความ] |
||
|
พารามิเตอร์ความล้าแบบไดนามิก (ลำดับ) |
-- |
≥20 |
-- |
|
การลดทอนต่ำทั่วทั้งแบนด์
รักษาการส่งสัญญาณที่เสถียรตลอดช่วงความยาวคลื่น O-E-S-C-L ซึ่งรองรับการทำงานของเครือข่ายแบบหลายแบนด์
ต้านทานการดัดงอได้ดีเยี่ยม
ออกแบบมาเพื่อลดการสูญเสียทั้งการดัดงอแบบมหภาคและการดัดแบบไมโคร เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้แม้ในสภาวะการติดตั้งที่คับแคบ
PMD ต่ำ (การกระจายโหมดโพลาไรซ์)
ตรงตามข้อกำหนดของระบบส่งสัญญาณความเร็วสูงและระยะไกล ช่วยรักษาความสมบูรณ์ของสัญญาณ
เรขาคณิตที่สอดคล้องกัน
การผลิตที่มีความแม่นยำช่วยให้มั่นใจได้ถึงขนาดเส้นใยที่สม่ำเสมอ ปรับปรุงความสม่ำเสมอในการต่อรอย และลดการสูญเสียการเชื่อมต่อ
การปฏิบัติตามมาตรฐาน
ไฟเบอร์ออปติกโหมดเดียว G.657.A1 เป็นไปตามมาตรฐานสากล รวมถึง ITU-T G.657.A1 และ G.652.D รวมถึงข้อกำหนด IEC 60793-2-50 ประเภท B1.3/B6.a1 ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับข้อกำหนดโครงสร้างพื้นฐานเครือข่ายทั่วโลก
เกี่ยวกับผู้ผลิต
Jiangsu Xuben Photoelectric Technology Co., Ltd เป็นบริษัทในเครือที่มีโรงงาน 4 แห่ง ซึ่งให้บริการโซลูชั่นเครือข่ายใยแก้วนำแสงที่สมบูรณ์ บริษัทครอบคลุมพื้นที่รวม 15,000 ตารางเมตร โดยมีมูลค่าผลผลิตปีละ 20 ล้านเหรียญสหรัฐ
กลุ่มนี้ประกอบด้วยโรงงานเคเบิลออปติกในร่มและกลางแจ้ง โรงงานส่วนประกอบ ODN และโรงงานอุปกรณ์เครือข่ายออปติก ผลิตภัณฑ์มีการใช้กันอย่างแพร่หลายในด้านโทรคมนาคม ระบบกระจายเสียง การส่งข้อมูล LAN และการใช้งานทางอุตสาหกรรม เช่น ระบบไฟฟ้า การขนส่งทางรถไฟ และทางหลวง
ด้วยการรับรอง ISO9001 และ ISO45001 บริษัทมุ่งเน้นไปที่การผลิตที่ผ่านการกลั่นและกระบวนการผลิตที่มั่นคง ผลิตภัณฑ์ของบริษัทถูกส่งออกทั่วโลกและนำไปใช้ในโครงการวิศวกรรมขนาดกลางและขนาดใหญ่ต่างๆ
คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างไฟเบอร์ G.657.A1 และ G.652.D?
ไฟเบอร์ออปติกโหมดเดี่ยว G.657.A1 ให้ประสิทธิภาพการโค้งงอที่ดีขึ้น ในขณะที่ยังคงความเข้ากันได้กับระบบ G.652.D เหมาะสำหรับการติดตั้งที่มีเงื่อนไขการกำหนดเส้นทางที่จำกัดมากกว่า
Q2: ไฟเบอร์ชนิดนี้เหมาะสำหรับติดตั้งภายในอาคารหรือไม่?
ใช่ ไฟเบอร์ออปติกโหมดเดียว G.657.A1 ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานภายในอาคารและเครือข่ายการเข้าถึง โดยรองรับรัศมีโค้งงอเล็กน้อยและรูปแบบสายเคเบิลขนาดกะทัดรัด
Q3: สามารถส่งสัญญาณทางไกลได้หรือไม่?
ใช่ เนื่องจากการลดทอนที่ต่ำและ PMD ต่ำ จึงรองรับการสื่อสารด้วยแสงความเร็วสูงและระยะไกล
คำถามที่ 4: สามารถใช้งานร่วมกับโครงสร้างพื้นฐานเครือข่ายที่มีอยู่ได้หรือไม่
ตรงตามมาตรฐานทั้ง G.657.A1 และ G.652.D ทำให้มั่นใจได้ถึงความเข้ากันได้กับระบบเครือข่ายออปติกที่มีอยู่ส่วนใหญ่
