สายเคเบิลใยแก้วนำแสงชนิดใดที่ใช้กันทั่วไปในการก่อสร้าง FTTH?

ในการก่อสร้าง FTTH (เส้นใยไปยังบ้าน) ประเภทของสายเคเบิลออปติคัลที่ใช้กันทั่วไปส่วนใหญ่รวมถึงสายเคเบิลหล่นรูปผีเสื้อและโครงสร้างอนุพันธ์ของพวกเขา

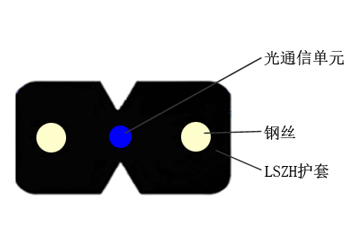

1. สายเคเบิลหล่นรูปผีเสื้อ (GJXH)

คุณสมบัติโครงสร้าง:

ใยแก้วนำแสงจะถูกวางไว้ที่กึ่งกลางและมีสายเหล็กคู่ขนานสองสายอยู่ทั้งสองด้านเป็นองค์ประกอบการเสริมแรง ภาพตัดขวางเป็นรูป 8 รูปและใยแก้วนำแสงตั้งอยู่ที่ศูนย์เรขาคณิต

สถานการณ์แอปพลิเคชัน:

ติดผนัง: เหมาะสำหรับการกำหนดเส้นทางผนังในร่มและกลางแจ้งมีความต้านทานการดัดอย่างแรงและรัศมีการดัดขนาดเล็กถึง 20 มม.

การวางท่อ: เหมาะสำหรับการวางท่อระยะไกลและปรับให้เข้ากับช่องว่างแคบ

ข้อดี:

โครงสร้างมีขนาดกะทัดรัดและความต้านทานแรงดึงสูงซึ่งสามารถทนต่อแรงกดดันด้านข้างของผู้คนที่ก้าวเข้ามาและแรงลากในระหว่างการก่อสร้าง

มันง่ายที่จะสิ้นสุดในไซต์และเข้ากันได้กับตัวเชื่อมต่อที่หลากหลาย

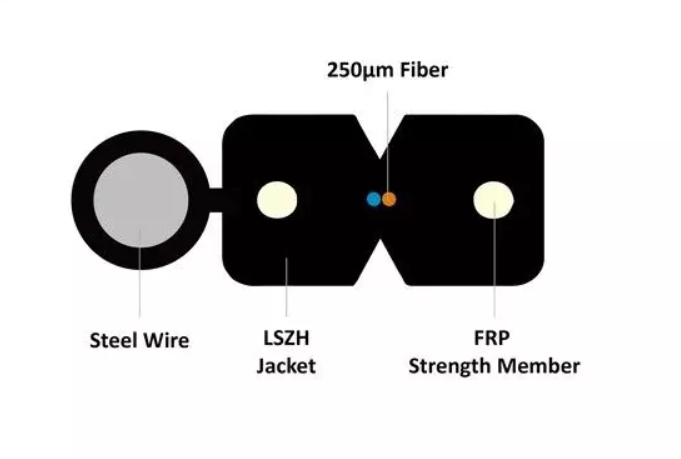

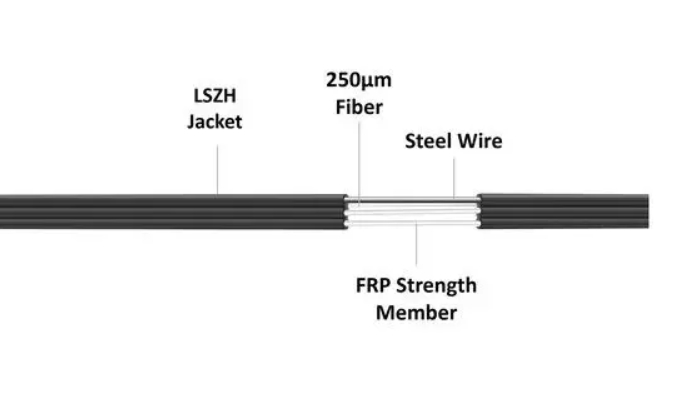

2. สายเคเบิลที่มีรูปทรงผีเสื้อที่รองรับตนเอง (GJYXFCH)

คุณสมบัติโครงสร้าง:

ลวดเหล็กหรือเชือกเหล็กจะถูกเพิ่มเข้ากับด้านนอกของสายเคเบิลออปติคัลผีเสื้อธรรมดาเป็นองค์ประกอบเสริมเพื่อสร้างโครงสร้างที่สนับสนุนตนเอง

สถานการณ์แอปพลิเคชัน:

ค่าใช้จ่ายตะกั่วใน: เหมาะสำหรับการเดินสายไฟเหนือศีรษะจากเสากลางแจ้งไปยังพื้นที่ในร่ม มันมีความต้านทานแรงดึงสูงและสามารถทนต่อระยะทาง 50 เมตร

สภาพแวดล้อมแบบไม่มีท่อ: ไม่จำเป็นต้องใช้สายไฟแขวนเพิ่มเติมทำให้กระบวนการก่อสร้างง่ายขึ้น

ข้อดี:

ความต้านทานแรงดึงที่แข็งแกร่งช่วยลดความเสี่ยงของความเสียหายจากแรงภายนอก

ประสิทธิภาพการก่อสร้างที่สูงและลดต้นทุนแรงงาน

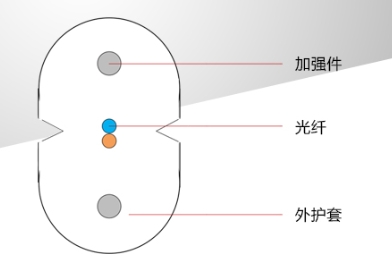

3. สายเคเบิลหล่นรูปทรงผีเสื้อที่มองไม่เห็น (GJIXH)

คุณสมบัติโครงสร้าง:

ส่วนตรงกลางเป็นใยแก้วนำแสงที่มีบัฟเฟอร์แบบเดียว (G.657) ซึ่งห่อด้วยปลอกโปร่งใส 0.9 มม. โดยมีเส้นผ่านศูนย์กลางด้านนอกบาง ๆ และโปร่งใสอย่างสมบูรณ์

สถานการณ์แอปพลิเคชัน:

วางสายไฟไปตามแผ่นฐานและแถบตกแต่งประตูและหน้าต่างและแก้ไขด้วยกาว

สถานที่ที่มีข้อกำหนดด้านสุนทรียภาพสูง: เช่นโรงแรมที่อยู่อาศัยระดับไฮเอนด์ ฯลฯ ซึ่งต้องปกปิดการเดินสาย

ข้อดี

ปกปิดทางสายตาไม่ส่งผลกระทบต่อการตกแต่งภายใน

ฝาครอบโปร่งใสนั้นทนต่อการสึกหรอและปรับให้เข้ากับสภาพแวดล้อมที่หลากหลาย

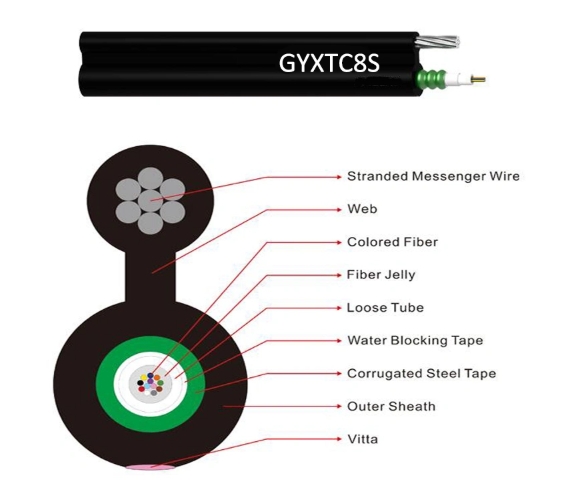

4. การรองรับตัวเอง 8 รูปสายการเดินสายไฟ (ประเภทค่าใช้จ่าย)

คุณสมบัติโครงสร้าง:

หน่วยลวดโลหะช่วงล่างถูกเพิ่มเข้าไปในสายเคเบิลออปติคัลเส้นหนังเพื่อสร้างโครงสร้างรูปทรง "8"

สถานการณ์แอปพลิเคชัน:

lead-in ค่าใช้จ่ายกลางแจ้ง: เหมาะสำหรับการเดินสายไฟเหนือศีรษะจากเสาไฟฟ้าไปยังทางเดินของผู้ใช้ที่มีความต้านทานแรงดึงสูง

สถานการณ์ที่มีความต้องการสูง: สามารถทนต่อช่วงได้มากกว่า 50 เมตรและมีความมั่นคงอย่างมาก

ข้อดี:

ประสิทธิภาพแรงดึงดีขึ้นอย่างมีนัยสำคัญลดความเสี่ยงของการแตกของเส้นใยออพติคอล

ง่ายต่อการสร้างและปรับให้เข้ากับภูมิประเทศที่ซับซ้อน
