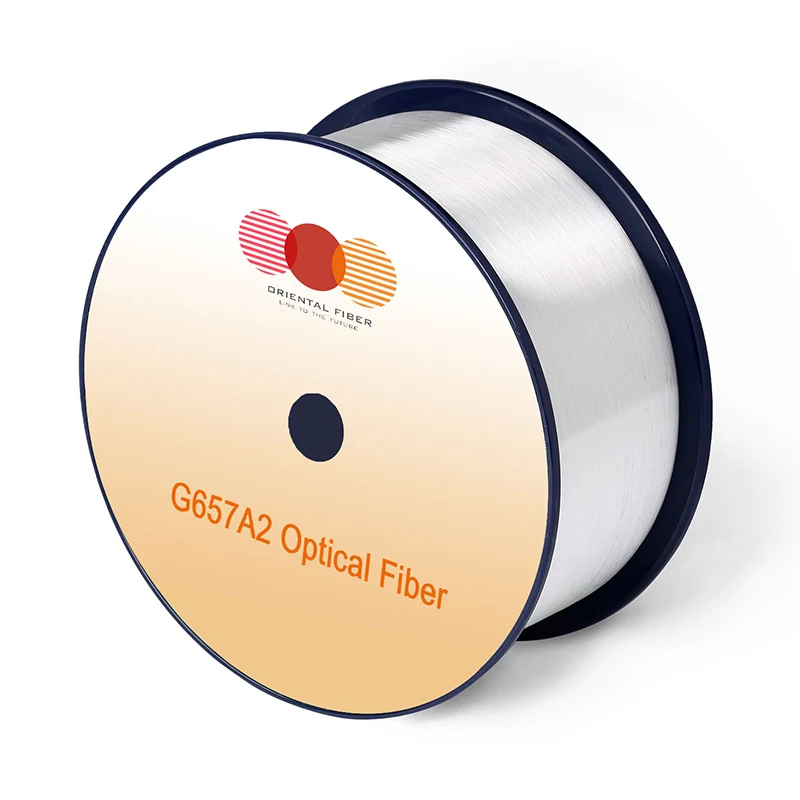

ไฟเบอร์ออพติคอลโหมดเดียว G.657.A2

ไฟเบอร์ออพติคอลโหมดเดี่ยว G.657.A2 ผสมผสานคุณสมบัติที่ยอดเยี่ยม: ความไวต่อ macrobending ต่ำที่ยอดเยี่ยมและระดับสูงสุดของน้ำต่ำ มันได้รับการปรับให้เหมาะสมอย่างสมบูรณ์สำหรับการใช้งานในวง O-E-S-C-L (1260 -1625 นาโนเมตร) คุณลักษณะที่ไม่ได้รับความรู้สึกโค้งงอไม่เพียง แต่รับประกันแอปพลิเคชัน L-band เท่านั้น แต่ยังช่วยให้การติดตั้งง่ายขึ้นโดยไม่ต้องใช้ความระมัดระวังมากเกินไปเมื่อจัดเก็บไฟเบอร์โดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันเครือข่าย FTTH รัศมีการโค้งงอในพอร์ตคู่มือไฟเบอร์และรัศมีการโค้งงอขั้นต่ำในการติดตั้งผนังและมุมสามารถลดลงได้

ส่งคำถาม

รายละเอียดสินค้า

แอปพลิเคชัน

สายไฟเบอร์ทุกประเภทที่มีโครงสร้างที่แตกต่างกัน

เครือข่ายออพติคอลที่มีประสิทธิภาพสูงที่ทำงานในวง O-E-S-C-L-L

เส้นทางออปติคัลความเร็วสูงสำหรับเครือข่าย fibre to-the-home

สายเคเบิลออปติคัลที่มีข้อกำหนดสูงเกี่ยวกับข้อกำหนดด้านประสิทธิภาพการดัดงอ

สายไฟเบอร์ขนาดเล็กและส่วนประกอบออปติคัล

มาตรฐาน

T นั้น

IEC 60793-2-50 Type B1.3/B6.A1/B6.A2/B6.B2 ข้อมูลจำเพาะของใยแก้วนำแสง

ลักษณะเฉพาะ

ความต้านทานสูงต่อการสูญเสียการดัดงอในช่วงรัศมีโค้งงอ 7.5 ถึง 15 มม.

เข้ากันได้อย่างเต็มที่กับเส้นใยออปติคัล G.652 ทั้งหมด

การลดทอนต่ำตรงกับความต้องการการดำเนินงานในวง O-E-S-C-L-L

PMD ต่ำตรงตามข้อกำหนดการส่งผ่านอัตราบิตสูงและระยะยาว

การสูญเสียการดัดต่ำ

พารามิเตอร์ทางเรขาคณิตที่แม่นยำ

ค่า ND สูง

ข้อกำหนด

ลักษณะเฉพาะ		เงื่อนไข	ค่าที่ระบุ	หน่วย
ลักษณะทางแสง
การลดทอน		1310nm	≤0.35	[db/km]
		1383nm (หลัง H2-aging)	≤0.35	[db/km]
		1460nm	≤0.25	[db/km]
		1490Nm	≤0.23	[db/km]
		1550Nm	≤0.21	[db/km]
		1625nm	≤0.23	[db/km]
การลดทอนกับความยาวคลื่น สูงสุด α di ﬀ erence		1285-1330NM โดยอ้างอิงถึง 1310Nm	≤0.03	[db/km]
การลดทอนกับความยาวคลื่น สูงสุด α di ﬀ erence		1525-1575NM โดยอ้างอิงถึง 1550Nm	≤0.02	[db/km]
ความยาวคลื่นการกระจายตัวเป็นศูนย์ (λ0)		-	1300-1324	[NM]
ความลาดชันแบบศูนย์ (S0)		-	≤0.092	[PS/(NM2 · km)]]
PMD	เส้นใยรายบุคคลสูงสุด	-	≤0.1	[ps/√km]
	ค่าการออกแบบลิงค์ (M = 20， Q = 0.01%)	-	≤0.06	[ps/√km]
	ค่าทั่วไป	-	0.04	[ps/√km]
สายเคเบิล cuto ﬀ ความยาวคลื่น (λcc)		-	≤1260	[NM]
เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD)		1310nm	8.4-9.2	[μm]
เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD)		1550Nm	9.3-10.3	[μm]
ดัชนีกลุ่มของการหักเห (NE ﬀ)		1310nm	1.466	-
ดัชนีกลุ่มของการหักเห (NE ﬀ)		1550Nm	1.467	-
จุดไม่ต่อเนื่อง		1310nm	≤0.05	[DB]
จุดไม่ต่อเนื่อง		1550Nm	≤0.05	[DB]
ลักษณะทางเรขาคณิต
เส้นผ่านศูนย์กลางการหุ้ม		-	125.0 ± 0.7	[μm]
การปิดวงกลม		-	≤0.7	-
เส้นผ่านศูนย์กลางการเคลือบ		-	235-245	[μm]
ข้อผิดพลาดศูนย์กลางการเคลือบ		-	≤12.0	[μm]
การเคลือบแบบไม่ใช้วงกลม		-	≤6.0	-
ข้อผิดพลาดศูนย์กลางการปิดกั้นหลัก		-	≤0.5	[μm]
Curl (รัศมี)		-	≥4	[M]
ความยาวการจัดส่ง		-	สูงถึง 50.4	[km/reel]
ลักษณะสิ่งแวดล้อม		1310nm, 1550nm & 1625nm
การลดทอนอุณหภูมิการลดทอนการลดทอน		-60 ℃ถึง +85 ℃	≤0.05	[db/km]
การปั่นจักรยานอุณหภูมิความชื้น		-10 ° C ถึง +85 ° C, 98% RH	≤0.05	[db/km]
การพึ่งพาอาศัยกันของ Watersoak ทำให้เกิดการลดทอน		23 ° C เป็นเวลา 30 วัน	≤0.05	[db/km]
การลดทอนความร้อนที่ทำให้เกิดการลดทอนความร้อน		85 ° C และ 85% RH เป็นเวลา 30 วัน	≤0.05	[db/km]
อายุความร้อนแห้ง		85 ℃เป็นเวลา 30 วัน	≤0.05	[db/km]
ข้อกำหนดเชิงกล
การทดสอบหลักฐาน		-	≥9.0	[n]
		-	≥1.0	-
		-	≥100	[KPSI]
การลดทอนการลดทอน	10 หมุนไปรอบ ๆ รัศมี 15 มม.	1550Nm	≤0.03	[DB]
	10 หมุนไปรอบ ๆ รัศมี 15 มม.	1625nm	≤0.1	[DB]
	1 หมุนรอบรัศมี 10 มม.	1550Nm	≤0.1	[DB]
	1 หมุนรอบรัศมี 10 มม.	1625nm	≤0.2	[DB]
	1 หมุนไปรอบ ๆ รัศมี 7.5 มม.	1550Nm	≤0.5	[DB]
	1 หมุนไปรอบ ๆ รัศมี 7.5 มม.	1625nm	≤1.0	[DB]
แถบเคลือบ		แรงเฉลี่ยทั่วไป	1.5	[n]
แถบเคลือบ		แรงสูงสุด	1.3-8.9	[n]
พารามิเตอร์ความเหนื่อยล้าแบบไดนามิก (ND)		-	≥20	-
