สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะของสมาชิกท่อแบบหลวมที่ควั่นควั่น

โครงสร้างของสายเคเบิลใยแก้วนำแสงแบบไม่หุ้มเกราะที่มีความแข็งแรงของอโลหะที่ไม่ใช่โลหะที่ควั่นควั่นคือการใส่ไฟเบอร์ออปติก250μmลงในท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำ ศูนย์กลางของแกนเคเบิลเป็นแบบ FRP และท่อหลวม (และเชือกเติม) ถูกบิดไปรอบๆ FRP เพื่อสร้างแกนเคเบิลทรงกลมขนาดกะทัดรัด ช่องว่างในแกนสายเคเบิลเต็มไปด้วยสารอุดกั้นน้ำ ชั้นของปลอกโพลีเอทิลีนถูกบีบด้านนอกแกนสายเคเบิลเพื่อสร้างสายเคเบิล

ส่งคำถาม

รายละเอียดสินค้า

ที่สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะของสมาชิกท่อแบบหลวมที่ควั่นควั่นประกอบด้วยเส้นใยนำแสงขนาด 250μm ที่สอดเข้าไปในท่อหลวมที่ทำจากวัสดุโมดูลัสสูง บรรจุด้วยสารกันน้ำ แกนสายเคเบิลมีศูนย์กลางอยู่ที่ส่วนเสริมความแข็งแรง FRP ที่ไม่ใช่โลหะ ซึ่งรอบๆ ท่อและตัวเติมที่หลวมจะถูกพันเกลียวเป็นเกลียวจนกลายเป็นแกนกลมที่มีขนาดกะทัดรัด สารตัวกั้นน้ำจะเข้าครอบครองช่องว่าง และปลอกโพลีเอทิลีนด้านนอกจะช่วยปกป้องโครงสร้างสายเคเบิล

คุณสมบัติที่สำคัญ

ประสิทธิภาพทางกลและอุณหภูมิที่แข็งแกร่ง
วัสดุท่อหลวมที่มีความต้านทานไฮโดรไลซิสและความต้านทานแรงดึงสูง
สารประกอบเติมท่อชนิดพิเศษสำหรับการป้องกันเส้นใยที่สำคัญ
ความต้านทานการกระแทกรวมกับการออกแบบที่ยืดหยุ่นสำหรับการติดตั้ง
มาตรการกันน้ำที่ครอบคลุม: ชิ้นส่วนส่วนกลาง FRP, สารประกอบเติมท่อ, ไส้หลัก 100%
การปฏิบัติตามมาตรฐาน: YD/T 901 และ IEC 60794-1

ข้อมูลจำเพาะทางเทคนิค

จำนวนไฟเบอร์ออปติก: มีการกำหนดค่าหลายแบบ (เช่น 6-144 ไฟเบอร์)
ประเภทไฟเบอร์: โหมดเดี่ยวหรือมัลติโหมด250μm
วัสดุท่อหลวม: โพลีเมอร์โมดูลัสสูง
สารเติมเต็ม: เจลปิดกั้นน้ำ
สมาชิกที่แข็งแกร่ง: ก้าน FRP ที่ไม่ใช่โลหะ
เปลือกนอก:โพลีเอทิลีน (PE)
อุณหภูมิในการทำงาน: -40°C ถึง +70°C
รัศมีการดัดขั้นต่ำ: เส้นผ่านศูนย์กลางของสายเคเบิล 20 × (ภายใต้ภาระ)

การใช้งาน

สายเคเบิลเหล่านี้ใช้กันอย่างแพร่หลายใน:

ผู้ให้บริการโทรคมนาคมสำหรับเครือข่ายหลักและการเข้าถึง
ระบบส่งสัญญาณวิทยุและโทรทัศน์
การส่งข้อมูลเครือข่ายท้องถิ่น (LAN)
การเชื่อมต่อส่วนหน้าทางอุตสาหกรรมในโครงการไฟฟ้า ราง และทางหลวง
โครงการวิศวกรรมและโครงสร้างพื้นฐานขนาดใหญ่อื่นๆ

ข้อดี

การออกแบบที่ไม่ใช่โลหะที่ทนทานช่วยลดความเสี่ยงในการกัดกร่อนและทำให้สายเคเบิลเบาลง
โครงสร้างตีเกลียวขนาดกะทัดรัดช่วยเพิ่มความต้านทานแรงดึงและความยืดหยุ่น
วัสดุปิดกั้นน้ำช่วยให้มั่นใจในความน่าเชื่อถือสูงในสภาพแวดล้อมที่ชื้นหรือเปียก
ความเข้ากันได้กับวิธีการติดตั้งต่างๆ รวมถึงการวางท่อและการติดตั้งทางอากาศ
ประสิทธิภาพที่ได้รับการพิสูจน์แล้วในโครงการในประเทศและต่างประเทศ โดยได้รับการสนับสนุนจากประสบการณ์การผลิตของ Orientalfiber

คำถามที่พบบ่อย

ถาม: สายเคเบิลนี้สามารถใช้ในการติดตั้งกลางแจ้งได้หรือไม่?: ตอบ: ได้ เปลือก PE และสารปิดกั้นน้ำทำให้เหมาะสำหรับการฝังโดยตรงและการวางท่อกลางแจ้ง
ถาม: สามารถกำหนดค่าได้กี่เส้นใย?: ตอบ: สายเคเบิลสามารถปรับแต่งได้ตั้งแต่ 6 ถึง 144 เส้นใย ขึ้นอยู่กับความต้องการของโครงการ
ถาม: สายเคเบิลมีส่วนประกอบที่เป็นโลหะหรือไม่: ตอบ: ไม่ วัสดุเสริมความแข็งแกร่งคือ FRP ที่ไม่ใช่โลหะ จึงช่วยลดน้ำหนักและปัญหาการกัดกร่อน
ถาม: สามารถใช้งานร่วมกับอุปกรณ์ออพติคอลมาตรฐานได้หรือไม่: ตอบ: ได้ เส้นใยขนาด 250μm และการออกแบบท่อหลวมมาตรฐานช่วยให้มั่นใจได้ถึงความเข้ากันได้กับวิธีการต่อและสิ้นสุดแบบทั่วไป

มาตรฐาน

สายเคเบิล GYFTY เป็นไปตามมาตรฐาน YD/T 901 และ IEC 60794-1

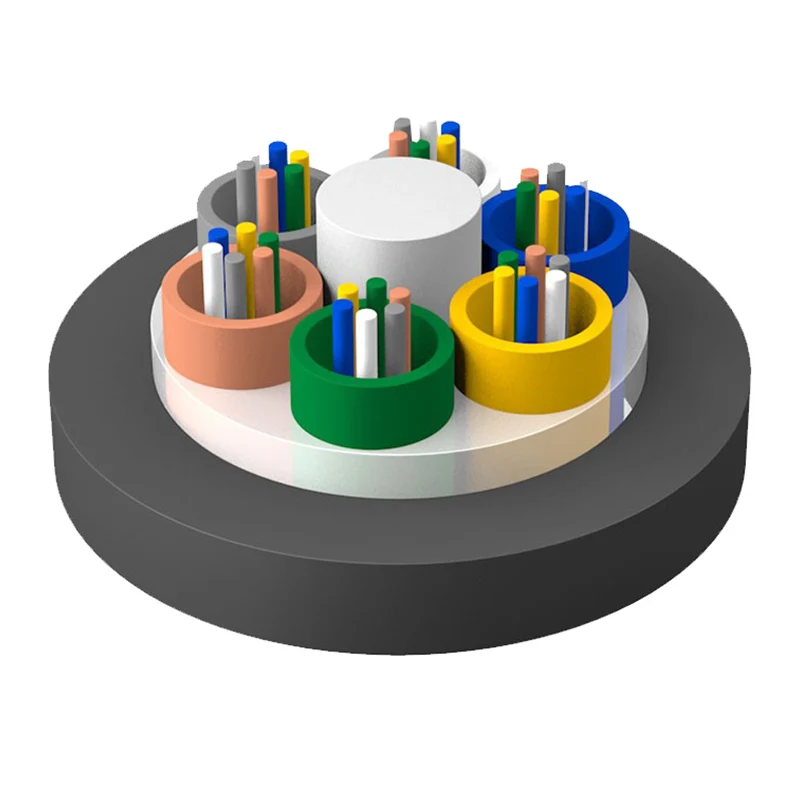

การเขียนแบบโครงสร้าง

1.ไฟเบอร์

2. สารประกอบเติมหลอด

3.ท่อหลวม

4. สารประกอบเติมสายเคเบิล

5.สมาชิกความแข็งแกร่ง FRP

6.ปลอก PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

พารามิเตอร์ทางเทคนิค

ประเภทสายเคเบิล (เพิ่มขึ้น 2 เส้นใย)	จำนวนไฟเบอร์	หลอด	ฟิลเลอร์	น้ำหนักสายเคเบิล (อ้างอิง) (กก./กม.)	ความต้านแรงดึง ระยะยาว/ระยะสั้น (ญ)	ต้านทานการบดขยี้ ระยะยาว/ระยะสั้น (นิวตัน/100มม.)	รัศมีการดัด คงที่/ไดนามิก (มม.)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12.5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1,000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

การจัดเก็บ/อุณหภูมิในการทำงาน: -40 ℃-+ 70 ℃

ลักษณะทางแสง

ประเภทไฟเบอร์	การลดทอน (+20 ℃)				แบนด์วิธ		รูรับแสงเชิงตัวเลข	ความยาวคลื่นตัดสายเคเบิล µcc
ประเภทไฟเบอร์	@850นาโนเมตร	@1300นาโนเมตร	@1310nm	@1550นาโนเมตร	@850นาโนเมตร	@1300นาโนเมตร	รูรับแสงเชิงตัวเลข	ความยาวคลื่นตัดสายเคเบิล µcc
ก.652	---	---	≤0.36dB/กม	≤0.22dB/กม	---	---	---	≤1260นาโนเมตร
ก.655	---	---	≤0.40dB/กม	≤0.23dB/กม	---	---	---	≤1450นาโนเมตร
50/125µm	≤3.3dB/กม	≤1.2dB/กม	---	---	≥500MHz·กม	≥500MHz·กม	0.200±0.015 นาโน	---
62.5/125µm	≤3.5dB/กม	≤1.2dB/กม	---	---	≥200MHz·กม	≥500MHz·กม	0.275±0.015 นาโน	---
