เครือข่ายใยแก้วนำแสงได้กลายเป็นรากฐานของระบบการสื่อสารสมัยใหม่ ซึ่งสนับสนุนทุกอย่างตั้งแต่บริการอินเทอร์เน็ตและศูนย์ข้อมูล ไปจนถึงโทรคมนาคมและเครือข่ายองค์กร เบื้องหลังการเชื่อมต่อความเร็วสูงเหล่านี้มีส่วนประกอบเล็กๆ แต่สำคัญมากมาย รวมถึงไฟเบอร์ด้วยสายแพทช์และผมเปีย.
แม้ว่าอาจดูคล้ายกัน แต่สายแพทช์คอดและผมเปียมีจุดประสงค์ที่แตกต่างกันในการติดตั้งไฟเบอร์ออปติก การทำความเข้าใจความแตกต่างเหล่านี้ช่วยให้วิศวกร ผู้ติดตั้ง และผู้ใช้เครือข่ายสร้างระบบการสื่อสารแบบออปติกที่เชื่อถือได้และมีประสิทธิภาพมากขึ้น
แล้วสายแพทช์ไฟเบอร์และผมเปียคืออะไร และมันทำงานร่วมกันอย่างไรในเครือข่ายสมัยใหม่?

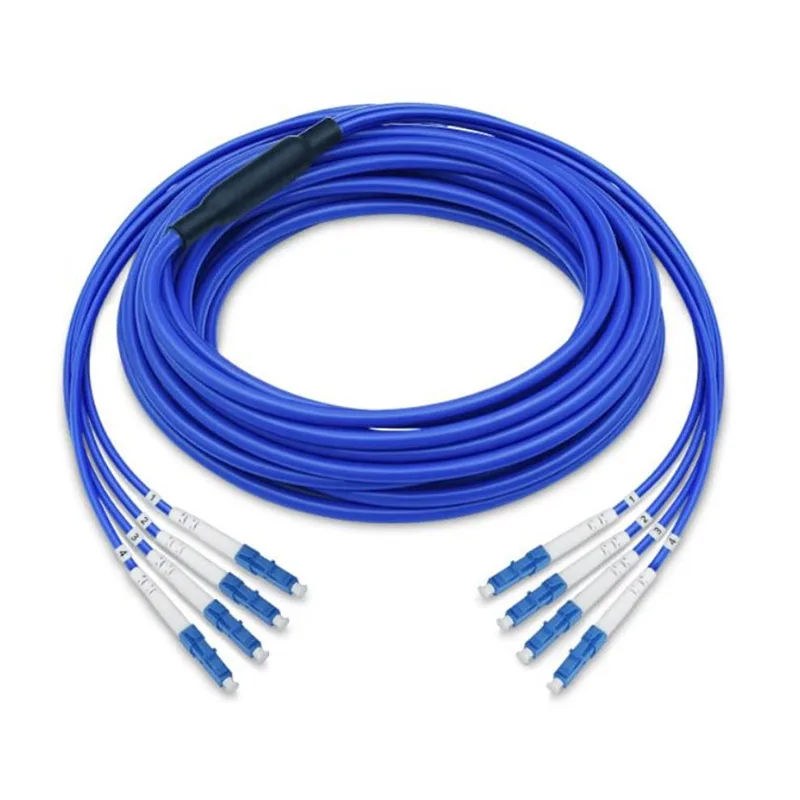

สายแพทช์ไฟเบอร์คือสายไฟเบอร์ออปติกที่มีขั้วต่อติดตั้งอยู่ที่ปลายทั้งสองข้าง ส่วนใหญ่จะใช้ในการเชื่อมต่ออุปกรณ์ออปติก อุปกรณ์เครือข่าย และระบบกระจายไฟเบอร์
เนื่องจากปลายทั้งสองข้างมีขั้วต่ออยู่แล้ว จึงสามารถติดตั้งสายแพทช์ได้อย่างรวดเร็วโดยไม่ต้องต่อเชื่อมเพิ่มเติม
สายแพทช์ไฟเบอร์ทั่วไปประกอบด้วย:
ประเภทตัวเชื่อมต่อทั่วไป ได้แก่:
ผมเปียไฟเบอร์เป็นสายไฟเบอร์ออปติกแบบสั้นที่มีขั้วต่อติดตั้งอยู่ที่ปลายด้านเดียว ในขณะที่ปลายอีกด้านหนึ่งมีไฟเบอร์เปลือยสำหรับต่อประกบ
ผมเปียมักใช้ภายในกล่องต่อสายไฟเบอร์ กรอบกระจายแสง และถาดประกบต่างจากสายแพทช์คอด
ผมเปียไฟเบอร์มักประกอบด้วย:
ไฟเบอร์แบบเปลือยช่วยให้ช่างเทคนิคสามารถเชื่อมต่อกับสายเคเบิลออปติกขาเข้าอย่างถาวรผ่านการประกบฟิวชั่น
สายแพทช์ให้การเชื่อมต่อที่ยืดหยุ่นระหว่างพอร์ตออปติคัลสองพอร์ต
กระบวนการเชื่อมต่อนั้นง่ายมาก:
อุปกรณ์ออปติคัล
↓
ขั้วต่อไฟเบอร์
↓
สายแพทช์
↓
อุปกรณ์ออปติคอลอื่น
ทำให้สายแพตช์คอร์ดเหมาะสำหรับการเชื่อมต่ออุปกรณ์ที่อาจต้องมีการติดตั้งหรือเปลี่ยนบ่อยครั้ง
ผมเปียได้รับการออกแบบมาเพื่อการเลิกจ้างไฟเบอร์แบบถาวร
กระบวนการพื้นฐานคือ:
การเตรียมสายไฟเบอร์
↓
การประกบฟิวชั่นผมเปีย
↓
การป้องกันภายในถาดประกบกัน
↓
การเชื่อมต่อกับอุปกรณ์ออปติก
| คุณสมบัติ | สายแพทช์ | ผมเปีย |
|---|---|---|
| ตัวเชื่อมต่อ | ขั้วต่อที่ปลายทั้งสองข้าง | ขั้วต่อที่ปลายด้านหนึ่งเท่านั้น |
| วิธีการเชื่อมต่อหลัก | การเชื่อมต่อแบบพลักแอนด์เพลย์ | การเชื่อมต่อประกบฟิวชั่น |
| การติดตั้ง | ติดตั้งอย่างรวดเร็ว | ต้องใช้การต่อแบบมืออาชีพ |
| แอปพลิเคชัน | การเชื่อมต่ออุปกรณ์ | การสิ้นสุดและการกระจายไฟเบอร์ |
| ความยืดหยุ่น | ง่ายต่อการเปลี่ยนหรือเคลื่อนย้าย | ออกแบบมาสำหรับการติดตั้งแบบคงที่ |
| สถานที่ทั่วไป | ศูนย์ข้อมูล ชั้นวาง อุปกรณ์เครือข่าย | กล่องไฟเบอร์ ถาดประกบ ระบบ ODF |
ในเครือข่ายใยแก้วนำแสงจำนวนมาก สายแพทช์และผมเปียทำงานร่วมกันแทนที่จะแทนที่กัน
กระบวนการเชื่อมต่อไฟเบอร์ทั่วไปคือ:
สายไฟเบอร์ภายนอก
↓
การต่อผมเปียภายในกล่องกระจายไฟเบอร์
↓
แผงอะแดปเตอร์ไฟเบอร์
↓
การเชื่อมต่อสายแพทช์
↓
อุปกรณ์เครือข่าย
การรวมกันนี้สร้างการเชื่อมต่อที่เสถียรในขณะที่รักษาการเชื่อมต่ออุปกรณ์ให้ง่ายต่อการจัดการ
ผมเปียแบบไฟเบอร์มีบทบาทสำคัญในการปกป้องและจัดระเบียบการเชื่อมต่อแบบออปติก
ข้อดีของพวกเขา ได้แก่ :
สายแพทช์เป็นที่นิยมเนื่องจากมีการเชื่อมต่อที่สะดวกและยืดหยุ่น
ประโยชน์ที่ได้รับได้แก่:
ผลิตภัณฑ์ไฟเบอร์โหมดเดี่ยวมักใช้สำหรับการส่งสัญญาณทางไกล โทรคมนาคม และการเชื่อมต่อเครือข่ายความเร็วสูง
ผลิตภัณฑ์ไฟเบอร์มัลติโหมดมักใช้ในการใช้งานที่มีระยะทางสั้นกว่า เช่น เครือข่ายองค์กรและศูนย์ข้อมูล
| ประเภทตัวเชื่อมต่อ | การใช้งานทั่วไป |
|---|---|
| ลค | การเชื่อมต่อศูนย์ข้อมูลความหนาแน่นสูง |
| เอสซี | โทรคมนาคมและโครงข่ายใยแก้วทั่วไป |
| เอฟซี | การใช้งานทางอุตสาหกรรมและความแม่นยำ |
| เซนต์ | ระบบเครือข่ายไฟเบอร์แบบดั้งเดิม |
ทางเลือกขึ้นอยู่กับโครงสร้างเครือข่ายและข้อกำหนดการติดตั้งเป็นหลัก
| ความต้องการ | โซลูชั่นที่แนะนำ |
|---|---|
| การเชื่อมต่ออุปกรณ์เครือข่าย | สายแพทช์ไฟเบอร์ |
| การสิ้นสุดสายไฟเบอร์ | ผมเปียไฟเบอร์ |
| การเชื่อมต่อชั้นวางศูนย์ข้อมูล | สายแพทช์ |
| การกระจายเส้นใยแบบถาวร | ผมเปีย |
ในขณะที่ความเร็วอินเทอร์เน็ตเพิ่มขึ้นอย่างต่อเนื่อง เทคโนโลยีการเชื่อมต่อใยแก้วนำแสงก็กำลังพัฒนาไปสู่ความหนาแน่นที่สูงขึ้น ความน่าเชื่อถือที่ดีขึ้น และการติดตั้งที่ง่ายขึ้น
แนวโน้มในอนาคตอาจรวมถึง:
สายแพทช์ไฟเบอร์และผมเปียเป็นองค์ประกอบที่สำคัญในเครือข่ายออปติกสมัยใหม่ แต่มีบทบาทที่แตกต่างกัน สายแพทช์ให้การเชื่อมต่ออุปกรณ์ที่ยืดหยุ่น ในขณะที่ผมเปียส่วนใหญ่จะใช้สำหรับการสิ้นสุดไฟเบอร์ถาวรผ่านการประกบ
การทำความเข้าใจความแตกต่างระหว่างองค์ประกอบทั้งสองนี้ช่วยให้นักออกแบบเครือข่ายและช่างเทคนิคสร้างระบบใยแก้วนำแสงที่เชื่อถือได้และมีประสิทธิภาพมากขึ้น
แม้ว่าจะเป็นส่วนเล็กๆ ของระบบสื่อสารขนาดใหญ่ แต่สายแพตช์และผมเปียก็มีบทบาทสำคัญในการรักษาการเชื่อมต่อดิจิทัลทั่วโลกให้เสถียรและรวดเร็ว
