สายเคเบิลไฟเบอร์ออปติกชนิดไม่มีเกราะหุ้มท่อหลวมควั่น

สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบควั่นเกลียวเป็นสายเคเบิลสื่อสารแบบไฟเบอร์หลายตัวที่ออกแบบมาสำหรับสภาพแวดล้อมกลางแจ้ง สถาปัตยกรรมของมันเกี่ยวข้องกับการวางเส้นใยแสง 250μm ลงในหลอดหลวมที่มีโมดูลัสสูงซึ่งเต็มไปด้วยเจลกันน้ำ ท่อเหล่านี้พันอยู่รอบส่วนเสริมความแข็งแรงของโลหะส่วนกลาง (CSM) เพื่อให้มั่นใจในความสมบูรณ์ของโครงสร้าง เพื่อป้องกันไม่ให้ความชื้นซึมเข้าไป ช่องว่างหลักจะเต็มไปด้วยสารประกอบปิดกั้นน้ำและได้รับการป้องกันด้วยปลอกโพลีเอทิลีน (PE) ที่ทนทาน

ความแข็งแกร่งของการผลิตหลัก

Orientalfiber ดำเนินงานโดยเป็นส่วนหนึ่งของกลุ่มที่ครอบคลุมซึ่งมีโรงงานเฉพาะทางสี่แห่ง ซึ่งช่วยให้กระบวนการผลิตแบบบูรณาการในแนวตั้ง:

• ขนาด: โรงงานที่แตกต่างกันสี่แห่งโดยมุ่งเน้นที่สายเคเบิลในร่ม/กลางแจ้ง ส่วนประกอบ ODN และอุปกรณ์เครือข่าย
• การปฏิบัติตามข้อกำหนด: การผลิตปฏิบัติตามมาตรฐานการจัดการคุณภาพ ISO9001 และมาตรฐานอาชีวอนามัยและความปลอดภัย ISO45001 อย่างเคร่งครัด
• การควบคุมคุณภาพ: สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบท่อหลวมควั่นแต่ละเมตรผ่านการทดสอบอย่างเข้มงวดเพื่อให้ตรงตามมาตรฐาน YD/T 901 และ IEC 60794-1

คุณสมบัติที่สำคัญของสายเคเบิล Orientalfiber

ความต้านทานต่อไฮโดรไลซิส: ท่อหลวมที่มีความแข็งแรงสูงช่วยปกป้องเส้นใยจากการย่อยสลายทางเคมีเมื่อเวลาผ่านไป

การป้องกันรังสียูวี: ปลอก PE สีดำมีความทนทานต่อรังสีอัลตราไวโอเลตสูง ช่วยยืดอายุการใช้งานในการติดตั้งกลางแจ้ง

แผงกั้นความชื้น: ใช้ APL (อะลูมิเนียมโพลีเอทิลีนลามิเนต) หรือ PSP (เครื่องเล่นเหล็กพลาสติก) เพื่อปิดผนึกความชื้นที่เหนือกว่า

ความเสถียรทางกล: โครงสร้างที่กะทัดรัดและส่วนเสริมความแข็งแรงส่วนกลางป้องกันไม่ให้ท่อที่หลวมหดตัวหรือเคลื่อนตัวภายใต้ความผันผวนของอุณหภูมิ

ประสิทธิภาพทางกลและอุณหภูมิที่ดี

ท่อหลวมที่มีความแข็งแรงสูงที่ทนทานต่อไฮโดรไลซิส

สารประกอบเติมท่อแบบพิเศษช่วยให้มั่นใจได้ถึงการปกป้องไฟเบอร์ที่สำคัญ

โครงสร้างกะทัดรัดที่ออกแบบเป็นพิเศษช่วยป้องกันท่อที่หลวมหดตัวได้ดี

ปลอก PE ปกป้องสายเคเบิลจากรังสีอัลตราไวโอเลต

มีการใช้มาตรการต่อไปนี้เพื่อให้แน่ใจว่าสายเคเบิลกันน้ำได้:

-ลวดเหล็กที่ใช้เป็นแกนกลาง

- สารประกอบเติมท่อหลวม

-การเติมแกนสายเคเบิล -100%

-APL หรือ PSP กั้นความชื้น

มาตรฐาน

สายเคเบิล GYTA/s เป็นไปตามมาตรฐาน YD/T 901 และ IEC 60794-1

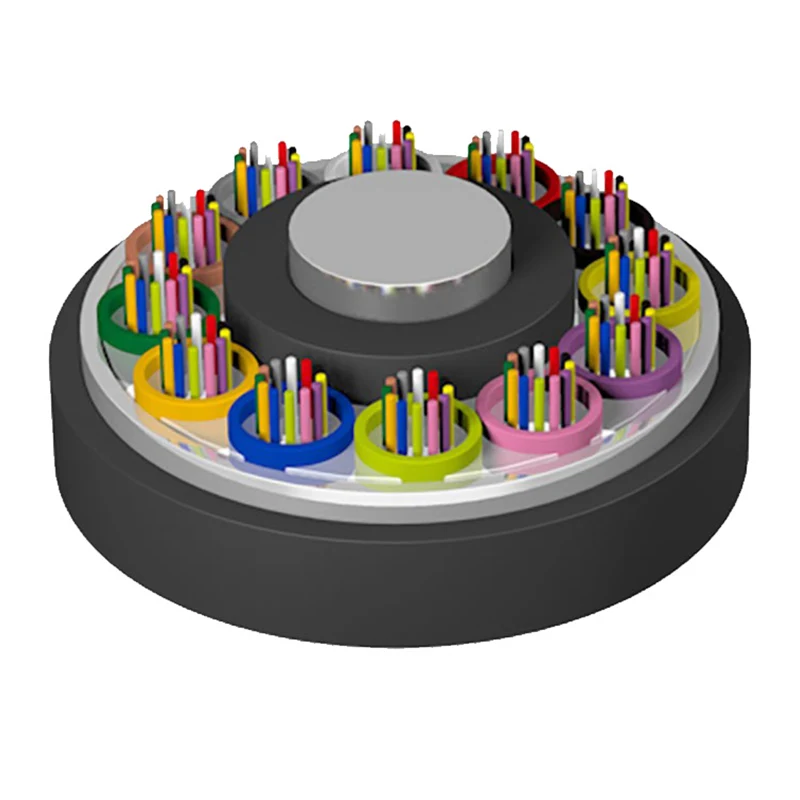

การเขียนแบบโครงสร้าง

1. ไฟเบอร์

2. สารประกอบเติมท่อ

3. ท่อหลวม

4. สมาชิกผู้แข็งแกร่งจากส่วนกลาง

5. สารประกอบเติมสายเคเบิล

6. เอพีแอล พีเอสพี

7. ปลอก PE

พารามิเตอร์ทางเทคนิค

การจัดเก็บ/อุณหภูมิในการทำงาน: -40 ℃-+ 70 ℃

ลักษณะทางแสง

บันทึก:

ก. ส่วนต่อท้าย Xn หมายถึงประเภทของไฟเบอร์

ข. การจัดเรียงสีของเส้นใยและท่อระบุไว้ในตารางระบุสี

ค. สายเคเบิลใยแก้วนำแสงแบบไม่มีเกราะหุ้มท่อหลวมที่ควั่นไม่ควรเก็บในสภาพแวดล้อมกลางแจ้งนานกว่า 6 เดือนเพื่อให้ม้วนสายเคเบิลอยู่ในสภาพดี

การประยุกต์ใช้: ท่อ/เสาอากาศ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ต่อไปนี้จะสรุปเมตริกประสิทธิภาพโดยทั่วไปสำหรับสายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบท่อหลวมควั่น :

ขอบเขตการใช้งานที่หลากหลาย

ที่สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบท่อหลวมควั่นจาก Orientalfiber ถูกนำไปใช้งานในภาคส่วนต่างๆ:

• โทรคมนาคม: สายหลักสำหรับผู้ให้บริการระดับชาติและระดับภูมิภาค
• การแพร่ภาพกระจายเสียง: การส่งสัญญาณที่เชื่อถือได้สำหรับเครือข่ายวิทยุและโทรทัศน์
• โครงสร้างพื้นฐานทางอุตสาหกรรม: การเชื่อมโยงข้อมูลที่สำคัญสำหรับโครงข่ายไฟฟ้าและระบบตรวจสอบทางหลวง
• การขนส่งทางราง: ระบบสื่อสารความเร็วสูงสำหรับการส่งสัญญาณทางรถไฟและการจัดการสถานี

ข้อดีเชิงเปรียบเทียบ

เมื่อเปรียบเทียบกับข้อเสนอมาตรฐานของอุตสาหกรรม Orientalfiberสายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบท่อหลวมควั่นให้ประโยชน์ที่แตกต่าง:

1. การผลิตที่ผ่านการกลั่นกรอง: โครงสร้างโรงงานสี่แห่งของกลุ่มของเราต่างจากผู้ผลิตรายย่อยตรงที่ทำให้แน่ใจว่าส่วนประกอบทุกชิ้น (ตั้งแต่ ODN ไปจนถึงสายเคเบิล) สามารถใช้งานร่วมกันได้และผ่านการทดสอบว่าเป็นโซลูชันที่สมบูรณ์
2. ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ออกแบบมาโดยเฉพาะเพื่อรองรับวงจรอุณหภูมิและความชื้นที่พบในสภาพอากาศโลกที่หลากหลาย
3. ประวัติความเป็นมาทั่วโลก: ปัจจุบันผลิตภัณฑ์ของเราได้รับการบูรณาการเข้ากับโครงการวิศวกรรมขนาดใหญ่จำนวนมาก โดยได้รับการสนับสนุนจากการตอบรับเชิงบวกจากผู้ให้บริการโทรคมนาคมระหว่างประเทศ

คำถามที่พบบ่อย (FAQ)

ถาม: องค์ประกอบความแข็งแกร่งส่วนกลางเป็นโลหะเสมอหรือไม่?

ตอบ: การออกแบบมาตรฐานใช้ลวดเหล็กเพื่อความต้านทานแรงดึงสูง อย่างไรก็ตาม สำหรับสภาพแวดล้อมแม่เหล็กไฟฟ้าที่เฉพาะเจาะจง สามารถใช้แทนชิ้นส่วน FRP (พลาสติกเสริมไฟเบอร์) ที่ไม่ใช่โลหะได้

ถาม: สายเคเบิลนี้จัดการกับน้ำเข้าได้อย่างไร

ตอบ:สายเคเบิลไฟเบอร์ออปติกแบบไม่หุ้มเกราะแบบท่อหลวมควั่นใช้การป้องกันแบบสองชั้น: สารประกอบเติมท่อสำหรับเส้นใยและสารประกอบเติมแกนเคเบิล 100% สำหรับคั่นระหว่างกัน

ถาม: Orientalfiber ปฏิบัติตามมาตรฐานอะไรบ้าง?

ตอบ: สายเคเบิลกลางแจ้งทั้งหมดเป็นไปตามข้อกำหนดIEC 60794-1และยดี/ที 901มาตรฐานรับรองความเข้ากันได้กับฮาร์ดแวร์เครือข่ายระดับโลก
