สายเคเบิลไฟเบอร์ออปติกหุ้มเกราะท่อหลวมควั่น

สายเคเบิลไฟเบอร์ออปติกหุ้มเกราะแบบควั่นเกลียว (Orientalfiber) เป็นสายเคเบิลสื่อสารแบบออปติกกลางแจ้งแบบหุ้มเกราะที่มีโครงสร้างท่อแบบหลวมแบบควั่น ใช้ท่อหลวมโมดูลัสสูงเพื่อรองรับเส้นใยแสง 250μm ซึ่งจับคู่กับชิ้นส่วนโลหะเสริมแรงตรงกลาง เกราะเทปเหล็กเคลือบพลาสติกสองด้าน และโครงสร้างกันน้ำหลายชั้น ซึ่งสามารถต้านทานความเสียหายทางกลภายนอก การกัดเซาะของความชื้น และการเปลี่ยนแปลงของอุณหภูมิ และตระหนักถึงการส่งสัญญาณแสงที่ปลอดภัยและมีเสถียรภาพในสภาพแวดล้อมการฝังกลางแจ้ง การฝังโดยตรง และภูมิประเทศที่ซับซ้อน

ความแข็งแกร่งด้านการผลิต

1. ขนาดกำลังการผลิต : โรงงานผลิตที่ได้มาตรฐาน 4 แห่งทำให้มั่นใจได้ว่าสายเคเบิลไฟเบอร์ออปติกหุ้มเกราะแบบหลวมๆ ของ Orientalfiber มีความเสถียร ตอบสนองความต้องการด้านคำสั่งซื้อของโครงการสั่งทำพิเศษปริมาณน้อยและการจัดซื้อจัดจ้างระดับโลกขนาดใหญ่
2. งานฝีมือและการควบคุมคุณภาพ : ยึดมั่นในการผลิตที่ประณีตและการผลิตแบบมืออาชีพ ฝึกฝนจิตวิญญาณแห่งงานฝีมือ และควบคุมทุกขั้นตอนการผลิตของผลิตภัณฑ์อย่างเคร่งครัด
3. การรับรองระดับนานาชาติ : บริษัทได้รับการรับรองระบบการจัดการคุณภาพ ISO9001 และใบรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO45001 และกระบวนการผลิตทั้งหมดสอดคล้องกับมาตรฐานอุตสาหกรรมระหว่างประเทศและในประเทศ
4. ระบบอุปทานทั่วโลก : ผลิตภัณฑ์ของ Orientalfiber มีการผลิตและห่วงโซ่อุปทานที่สมบูรณ์ ซึ่งสามารถตอบสนองความต้องการด้านการจัดซื้อและการส่งมอบของลูกค้าในประเทศและภูมิภาคต่างๆ ได้อย่างมีประสิทธิภาพ

คุณสมบัติที่สำคัญของสายเคเบิลไฟเบอร์ออปติกหุ้มเกราะท่อหลวมของ Orientalfiber

1. ประสิทธิภาพการปรับเชิงกลและอุณหภูมิที่ดีเยี่ยม การทำงานที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิที่ซับซ้อน
2. วัสดุท่อหลวมโมดูลัสสูงที่มีความต้านทานไฮโดรไลซิสและความแข็งแรงของโครงสร้างที่โดดเด่น
3. สารประกอบเติมท่อแบบพิเศษให้การปกป้องรอบด้านสำหรับเส้นใยแสงภายใน
4. ความต้านทานการกระแทกที่โดดเด่นและประสิทธิภาพการปูที่ยืดหยุ่น ปรับให้เข้ากับสถานการณ์การก่อสร้างต่างๆ
5. การออกแบบกันน้ำหลายชั้น ปิดกั้นความชื้นได้อย่างเต็มที่ และรับประกันอายุการใช้งานของผลิตภัณฑ์ในระยะยาว

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์โครงสร้างพื้นฐาน

• ข้อกำหนดใยแก้วนำแสง: ใยแก้วนำแสงมาตรฐาน250μm
• วัสดุท่อหลวม: วัสดุกันน้ำโมดูลัสสูง
• การเสริมแรงตรงกลาง: แกนเสริมแรงด้วยโลหะ (เปลือกนอก PE เป็นอุปกรณ์เสริมสำหรับผลิตภัณฑ์แบบมัลติคอร์)
• โครงสร้างกันน้ำ: ฟิลเลอร์ปิดกั้นน้ำแกนสายเคเบิล + สารประกอบกันน้ำภายในท่อหลวม
• ชั้นเกราะ: เทปเหล็กเคลือบพลาสติกสองหน้า (PSP)
• เปลือกนอก:เปลือกโพลีเอทิลีน (PE)
• เปลือกด้านใน: เปลือกด้านในโพลีเอทิลีน (PE)

มาตรฐานการปฏิบัติตาม

• มาตรฐานในประเทศ: YD/T 901
• มาตรฐานสากล: IEC 60794-1
• ระบบคุณภาพ: ได้รับการรับรองมาตรฐาน ISO9001, ISO45001

ประสิทธิภาพทางกลและสิ่งแวดล้อม

• ความต้านทานต่อแรงอัด: ตรงตามข้อกำหนดความเครียดทางกลการวางฝังกลางแจ้ง
• ประสิทธิภาพการดัด: มีความยืดหยุ่นดี โครงสร้างและการวางที่สะดวก
• ทนต่ออุณหภูมิ: ปรับให้เข้ากับการเปลี่ยนแปลงช่วงอุณหภูมิที่กว้าง
• เกรดกันน้ำ: โครงสร้างกันน้ำหลายชั้น บรรจุและปิดผนึกแกนสายเคเบิล 100%

การใช้งานของสายเคเบิลไฟเบอร์ออปติกหุ้มเกราะแบบหลวมของ Orientalfiber

สายเคเบิลไฟเบอร์ออปติกหุ้มเกราะท่อหลวมของ Orientalfiber มีสถานการณ์การใช้งานที่หลากหลาย ครอบคลุมการส่งผ่านการสื่อสารด้วยแสงหลายสาขา:

1. เทเลอุตสาหกรรมการสื่อสาร : การส่งสัญญาณโครงข่ายหลักทางไกลของผู้ให้บริการโทรคมนาคมในประเทศและต่างประเทศ

1. วิทยุและโทรทัศน์ : ระบบส่งสัญญาณเครือข่ายสื่อสารวิทยุและโทรทัศน์
2. การส่งข้อมูล : เครือข่ายท้องถิ่น (LAN) การส่งข้อมูลความเร็วสูง
3. เขตอุตสาหกรรม : ระบบไฟฟ้ากำลัง การสื่อสารระบบราง การส่งสัญญาณทางหลวง และการเชื่อมต่อส่วนหน้าทางอุตสาหกรรม
4. โครงสร้างพื้นฐาน : การฝังศพโดยตรงกลางแจ้ง, ท่อใต้ดิน, การวางวิศวกรรมการสื่อสารภูมิประเทศที่รุนแรง

มาตรฐาน

สายเคเบิล GYTA53 เป็นไปตามมาตรฐาน YD/T 901 และ IEC 60794-1

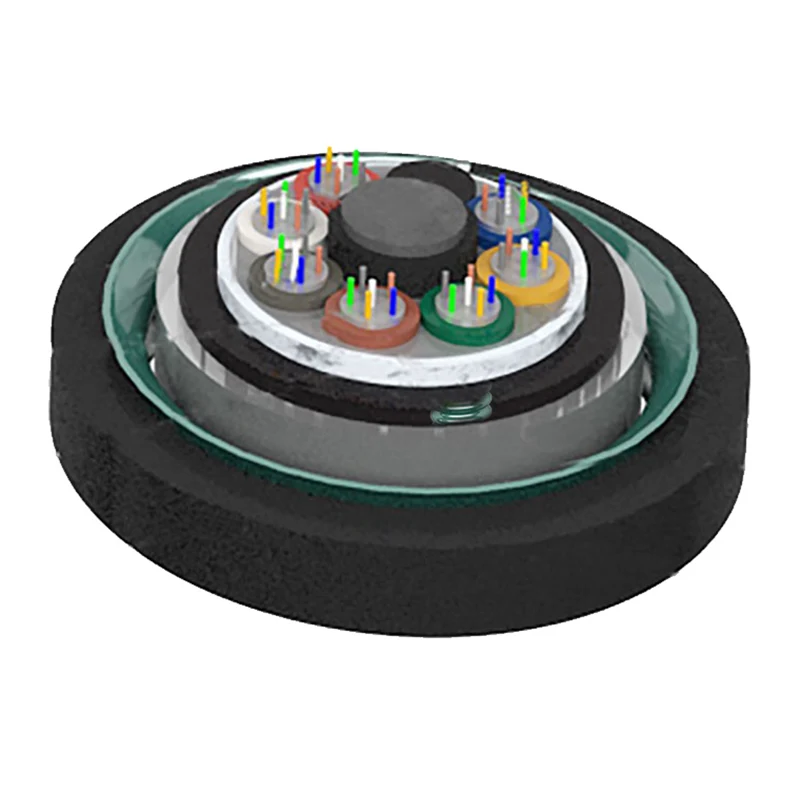

การเขียนแบบโครงสร้าง

1.ไฟเบอร์

2. สารประกอบเติมหลอด

3.ท่อหลวม

4. สารประกอบเติมสายเคเบิล

5.เอพีแอล

6.PE เปลือกด้านใน

7.วัสดุกั้นน้ำ

8.พีเอสพี

9.สมาชิกกองกำลังกลาง

10.PE เปลือกนอก

พารามิเตอร์ทางเทคนิค

การจัดเก็บ/อุณหภูมิในการทำงาน: -40 ℃-+ 70 ℃

ลักษณะทางแสง

บันทึก:

ก. ส่วนต่อท้าย Xn หมายถึงประเภทของไฟเบอร์

ข. การจัดเรียงสีของเส้นใยและท่อระบุไว้ในตารางระบุสี

ค. สายเคเบิลใยแก้วนำแสงหุ้มเกราะแบบหลวม ๆ ที่ควั่นไม่ควรเก็บในสภาพแวดล้อมกลางแจ้งนานกว่า 6 เดือนเพื่อให้ม้วนสายเคเบิลอยู่ในสภาพดี

การประยุกต์ใช้: ท่อ/เสาอากาศ/ฝังโดยตรง
