●ระบบ fttx/ftth
●แอปพลิเคชันอีเธอร์เน็ต
●ลิงก์ CATV
●การกระจายสัญญาณแสง
●เครือข่ายออพติคอลแบบพาสซีฟ (PON)
●แอปพลิเคชัน Backbone แนวนอนและไรเซอร์
●กล่องเทอร์มินัลดร็อปก่อนกำหนด
●พื้นที่กลางแจ้ง สภาพแวดล้อมที่รุนแรง
●การสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูง
●ดีในการทำซ้ำและการแลกเปลี่ยน
●การแทรก 100%, การสูญเสียคืน, จบหน้าและ
●การตรวจสอบสัญญาณรบกวน
●ความอดทนเชิงกลที่ยอดเยี่ยม
●ปฏิบัติตาม Telcordia GR-326-core
●สร้างความมั่นใจในประสิทธิภาพและความน่าเชื่อถือสูงในการจัดการการเดินสายแบบออปติคัล
●การติดตั้งและกำหนดค่าใหม่ที่รวดเร็วและง่ายดาย
●การจัดการอย่างง่ายไม่จำเป็นต้องใช้เครื่องมือพิเศษ
●กันน้ำ IP68
| สิ่งก่อสร้าง | หน่วย | คำอธิบาย | |
| จำนวนไฟเบอร์ | เพล็กซ์ | ||
| ความยาวคลื่น | NM | 1310/1550 | |
| การสูญเสียการแทรก | DB | ≤0.30 | |
| คืนสูญเสีย | DB | ≥50 (UPC) | |
| สีแจ็คเก็ตเคเบิล | สีดำ | ||
| สายเคเบิลเส้นผ่าศูนย์กลางภายนอก | มม. | 7.0 ± 0.2 | |
| โหมดไฟเบอร์ | โหมดเดี่ยว: G657 A2 | ||
| เคเบิลแจ็คเก็ตวัสดุ | LSZH | ||
| น้ำหนักสายเคเบิล | กก./กม. | 38 （ประมาณ) | |
| เนื้อหาการพิมพ์ | ปรับแต่งได้ | ||
| ความยาว | m | 50、 75、 100、 150、 200、250、 300 หรือปรับแต่งได้ (ความอดทน: ± 0.5m) |
|
| ประเภทตัวเชื่อมต่อ | ป้อนข้อมูล: | ข้อต่อ Accord Mini DLC/UPC | |
| เอาท์พุท: | Accord Duplex LC/UPC Connector | ||
| เกรดกันน้ำ | IP68 | ||
| อุณหภูมิการทำงาน | ℃ | -40 ° C ~ +70 ℃ | |
| อุณหภูมิการจัดเก็บ | ℃ | -40 ° C ~ +70 ℃ | |

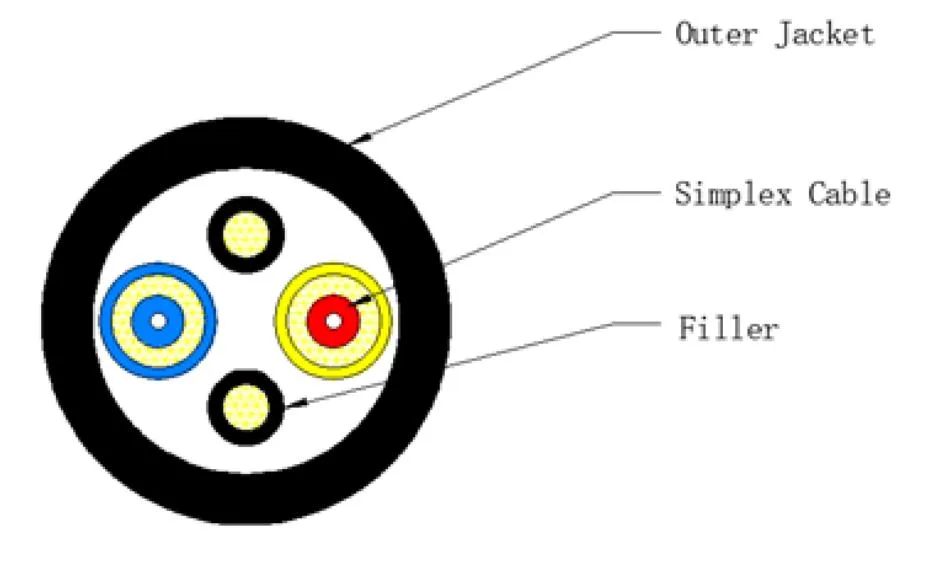

| รายการ | สารบัญ | ค่า |
| เส้นใยบัฟเฟอร์แน่น | ตัวเลข | 2 |
| พิมพ์ | G.657A2 | |
| เส้นผ่านศูนย์กลาง (มม.) | 0.90 ± 0.05 | |
| วัสดุ | LSZH | |
| สี | สีขาว | |
| สายเคเบิล simplex | วัสดุ | LSZH |
| เส้นผ่านศูนย์กลาง (มม.) | 2.0 ± 0.1 | |
| สี | สีน้ำเงินและเหลือง | |
| ไม้เท้า | วัสดุ | LSZH |
| เส้นผ่านศูนย์กลาง (มม.) | 1.3 ± 0.1 | |
| สี | สีดำ | |
| แจ็คเก็ตด้านนอก | วัสดุ | LSZH |
| เส้นผ่านศูนย์กลาง (มม.) | 7.0 ± 0.2 | |
| สี | สีดำ | |
| ความหนา (มม.) | 1.0 ± 0.1 | |
| น้ำหนักสายเคเบิล (กิโลกรัม/กม.) ประมาณ | 38 ± 3 | |
| การทดสอบยืด (n) | ระยะยาว: 400 n ระยะสั้น: 800 n |
|
| การทดสอบการแบน (N/10 ซม.) | ระยะยาว: 1,000 N/10 ซม. ระยะสั้น: 2200 N/10 ซม. |
|
| นาที. รัศมีการดัด | 10xod (คงที่); 20xod (ไดนามิก) |
|
| อุณหภูมิการติดตั้ง | -40 ° C ถึง +70 ° C | |
| อุณหภูมิการจัดเก็บ | -40 ° C ถึง +70 ° C | |
ประสิทธิภาพของใยแก้วนำแสง Cabled (ITU-T Rec. G.657A2)
| รายการ | ข้อมูลจำเพาะ |
| ประเภทไฟเบอร์ | โหมดเดี่ยว |
| วัสดุไฟเบอร์ | ซิลิกาเจือ |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 nm @ 1383nm @ 1460nm @ 1550 นาโนเมตร @ 1625nm |
≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 nm |
| ความยาวคลื่นการกระจายศูนย์ | 1300 ~ 1324 nm |
| ความลาดชันแบบศูนย์ | ≤ 0.092 ps/(nm2.km) |
| pmd @ 1550 nm | ≤0.1 ps/km1/2 |
| การกระจายสี @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 นาโนเมตร @ 1625nm |
≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km) |
| เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร | 8.5-9.3um |
| ข้อผิดพลาดหลักของแกน / ชุด | ≤ 0.5 หนึ่ง |
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0 ± 0.7 หนึ่ง |
| การปิดวงกลม | ≤5% |
| เส้นผ่านศูนย์กลางการเคลือบหลัก | 242 ± 7 หนึ่ง |
| การเคลือบ / เคลือบหลัก | ≤10 µm |
| การเคลือบแบบไม่ใช้วงกลม | ≤0.7% |
| การลดทอนการสูญเสียสายเคเบิล 10 เทิร์น 1 แมนเดล 15 มม. 1 เทิร์น 1 แมนเดล 10 มม. 1 เทิร์น 1 Mandrel 7.5 มม. |
1550Nm ≤Δ 0.03 dB/km 1550Nm ≤Δ 0.1 dB/km 1550Nm ≤Δ 0.5 dB/km |

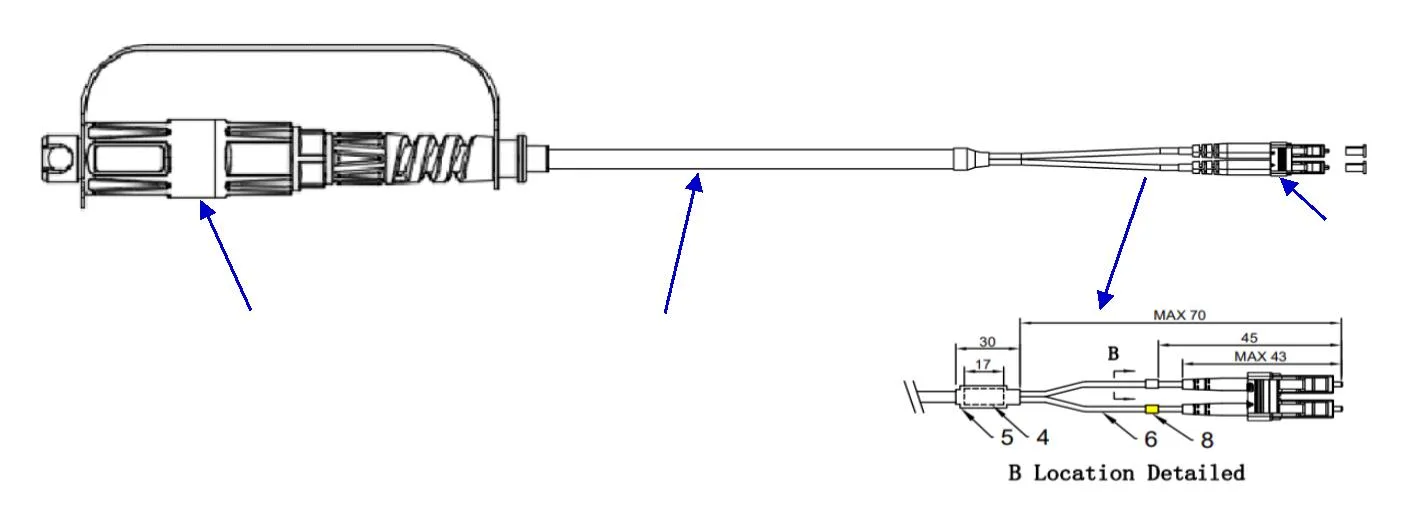

| เลขที่ | คำอธิบาย | จำนวน |
| 1 | SM G.657A2 2 แกนมีเส้นใย 2.0 มม. od7.0mm, lszh สีดำ | 1 |
| 2 | ตัวเชื่อมต่อมินิ DLC สีดำ | 1 |
| 3 | lc3.0 duplex สำหรับเส้นใยโหมดเดี่ยว, สีเบจ, หลอดสำหรับตัวเชื่อมต่อ IC, สีขาว | 2 |
| 4 | ท่อความร้อนยางหด, ดำ, OD 8.5 มม. L = 17 มม. | 1 |
| 5 | ท่อความร้อนยางหด, ดำ, OD 8.5m L-30 มม. | 2 |
| 6 | ป้องกันความยืดหยุ่นด้วยท่อเหล็ก OD 2.8 มม. L = 52 มม. | 2 |
| 8 | ท่อที่หดได้ด้วยความร้อน, สีขาว /เหลือง OD3.0mm L = 5 มม. | 2 |
