●ระบบ fttx/ftth
●แอปพลิเคชันอีเธอร์เน็ต
●ลิงก์ CATV
●การกระจายสัญญาณแสง
●เครือข่ายออพติคอลแบบพาสซีฟ (PON)
●แอปพลิเคชัน Backbone แนวนอนและไรเซอร์
●กล่องเทอร์มินัลดร็อปก่อนกำหนด
●พื้นที่กลางแจ้ง สภาพแวดล้อมที่รุนแรง
●การสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูง
●ดีในการทำซ้ำและการแลกเปลี่ยน
●การแทรก 100%, การสูญเสียคืน, จบหน้าและ
●การตรวจสอบสัญญาณรบกวน
●ความอดทนเชิงกลที่ยอดเยี่ยม
●ปฏิบัติตาม Telcordia GR-326-core
●สร้างความมั่นใจในประสิทธิภาพและความน่าเชื่อถือสูงในการจัดการการเดินสายแบบออปติคัล
●การติดตั้งและกำหนดค่าใหม่ที่รวดเร็วและง่ายดาย
●การจัดการอย่างง่ายไม่จำเป็นต้องใช้เครื่องมือพิเศษ
●กันน้ำ IP68
| สิ่งก่อสร้าง | หน่วย | คำอธิบาย |
| จำนวนไฟเบอร์ | ง่ายๆ | |
| ความยาวคลื่น | NM | 1310/1550 |
| การสูญเสียการแทรก | DB | ≤0.30 |
| คืนสูญเสีย | DB | ≥ 60 |
| ประเภทการเชื่อมต่อ | SC/APC | |
| ปลอกไม้ | เซรามิก | |
| รอบการเชื่อมต่อ | 500 | |
| สีแจ็คเก็ตเคเบิล | สีเทา | |
| สายเคเบิลเส้นผ่าศูนย์กลางภายนอก | มม. | 5.0 (± 0.2) x2.0 (± 0.1) |
| โหมดไฟเบอร์ | โหมดเดี่ยว: G657A2 | |
| เคเบิลแจ็คเก็ตวัสดุ | LSZH | |
| น้ำหนักสายเคเบิล | กก./กม. | 20 （ประมาณ） |
| เนื้อหาการพิมพ์ | ปรับแต่งได้ | |
| ความยาว | m | 30、50、100、150、200、250、300、400、500 หรือปรับแต่งได้ (ความอดทน: ± 0.5m) |

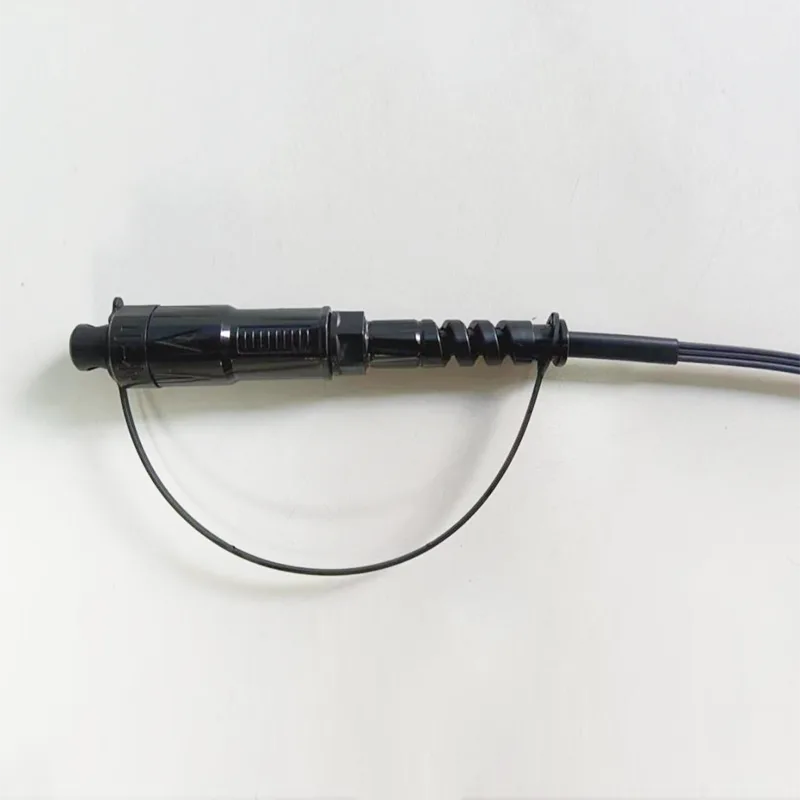

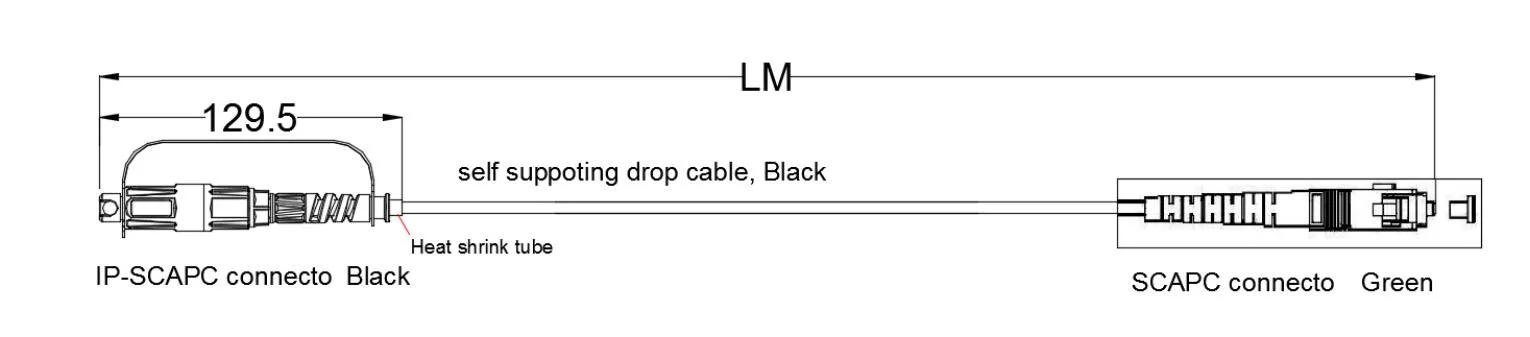

| ประเภทตัวเชื่อมต่อ | อินพุต: Accord H Optic SC/APC | |
| เอาต์พุต: ไม่มีตัวเชื่อมต่อ | ||
|
แรงฉุด (แกนระหว่างสายเคเบิลและตัวเชื่อมต่อ) |
N | 100 |
| เกรดกันน้ำ | IP68 | |
| อุณหภูมิการทำงาน | ℃ | -20 ° C ~ +65 ℃ |
| อุณหภูมิการจัดเก็บ | ℃ | -20 ° C ~ +65 ℃ |
| ใยแก้วนำแสง | พิมพ์ | G657 A2 |
| เลขที่เส้นใย | 1 | |
| สี | สีฟ้า | |
| สมาชิกเหล็ก | Materia | ลวดเหล็ก |
| เส้นผ่าศูนย์กลาง | 0.4 มม. | |
| สมาชิก Steel Self Strength | Materia | ลวดเหล็ก |
| เส้นผ่าศูนย์กลาง | 1.0 มม. | |
| ปลอกด้านนอก | มิติ | 2.0 (± 0.1) x5.0 (± 0.2) |
| วัสดุ | LSZH | |
| สี | สีเทา | |
| น้ำหนักสายเคเบิล | กก./กม. | 20 |
| ความเครียด | N | 300 (ระยะยาว) |
| 600 (ระยะสั้น) | ||
| บดขยี้ | N/10 ซม. | 200 (ระยะยาว) |
| 1,000 (ระยะสั้น) | ||
| นาที. รัศมี | มม. | 10xH (คงที่) |
| 20XH (ไดนามิก) | ||
| ช่วงอุณหภูมิการทำงาน: | -20 ℃ถึง +60 ℃ | |
| ช่วงการจัดเก็บ / การขนส่งช่วงอุณหภูมิ: | -20 ℃ถึง +60 ℃ | |
ลักษณะทั้งหมดของเส้นใยสายเคเบิล (เส้นใยสายเคเบิลสำเร็จรูป) อย่างน้อยก็จะต้องเป็นไปตามคำแนะนำ ITU-T G.657A2 และจะเป็นดังนี้
| รายการ | ข้อมูลจำเพาะ |
| ประเภทไฟเบอร์ | โหมดเดี่ยว |
| วัสดุไฟเบอร์ | ซิลิกาเจือ |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 nm @ 1383nm @ 1490nm @ 1550 นาโนเมตร @ 1625nm หลังจากการก่อตัวของสายเคเบิล @ 1310 nm @ 1550 นาโนเมตร |
≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 nm |
| ความยาวคลื่นการกระจายศูนย์ | 1300 ~ 1324 nm |
| ความลาดชันแบบศูนย์ | ≤ 0.092 ps/(nm2.km) |
| pmd @ 1550 nm | ≤0.1 ps/km1/2 |
| การกระจายสี @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 นาโนเมตร @ 1625 nm |
≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km) |
| เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร | 8.5-9.3um |
| ข้อผิดพลาดหลักของแกน / ชุด | ≤ 0.5 หนึ่ง |
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0 ± 0.7 หนึ่ง |
| การปิดวงกลม | ≤5% |
| เส้นผ่านศูนย์กลางการเคลือบหลัก | 242 ± 7 หนึ่ง |
| การเคลือบ / เคลือบหลัก | ≤10 µm |
| การเคลือบแบบไม่ใช้วงกลม | ≤0.7% |
| การลดทอนการสูญเสียสายเคเบิล 1 เทิร์น 1 Mandrel 7.5 มม. 10 เทิร์น 1 แมนเดล 15 มม. |
1550Nm ≤Δ 0.10 dB/km 1550Nm ≤Δ 0.03 dB/km |
