●ระบบ fttx/ftth
●แอปพลิเคชันอีเธอร์เน็ต
●ลิงก์ CATV
●การกระจายสัญญาณแสง
●เครือข่ายออพติคอลแบบพาสซีฟ (PON)
●แอปพลิเคชัน Backbone แนวนอนและไรเซอร์
●กล่องเทอร์มินัลดร็อปก่อนกำหนด
●พื้นที่กลางแจ้ง สภาพแวดล้อมที่รุนแรง
●การสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูง
●ดีในการทำซ้ำและการแลกเปลี่ยน
●การแทรก 100%, การสูญเสียคืน, จบหน้าและ
●การตรวจสอบสัญญาณรบกวน
●ความอดทนเชิงกลที่ยอดเยี่ยม
●ปฏิบัติตาม Telcordia GR-326-core
●สร้างความมั่นใจในประสิทธิภาพและความน่าเชื่อถือสูงในการจัดการการเดินสายแบบออปติคัล
●การติดตั้งและกำหนดค่าใหม่ที่รวดเร็วและง่ายดาย
●การจัดการอย่างง่ายไม่จำเป็นต้องใช้เครื่องมือพิเศษ
●กันน้ำ IP68
| สิ่งก่อสร้าง | หน่วย | คำอธิบาย |
| จำนวนไฟเบอร์ | ง่ายๆ | |
| ความยาวคลื่น | NM | 1310/1550 |
| การสูญเสียการแทรก | DB | ≤0.30 |
| คืนสูญเสีย | DB | ≥ 60 |
| ประเภทการเชื่อมต่อ | SC/APC | |
| ปลอกไม้ | เซรามิก | |
| รอบการเชื่อมต่อ | 500 | |
| สีแจ็คเก็ตเคเบิล | สีดำ | |
| สายเคเบิลเส้นผ่าศูนย์กลางภายนอก | มม. | （5.2x2.0)*± 0.2 มม. （3.0x2.0)*± 0.2 มม. (ไม่มีผู้ส่งสาร) |
| โหมดไฟเบอร์ | โหมดเดี่ยว: G657A2 | |
| เคเบิลแจ็คเก็ตวัสดุ | LSZH | |
| น้ำหนักสายเคเบิล | กก./กม. | 20 ± 3 |
| เนื้อหาการพิมพ์ | ปรับแต่งได้ | |

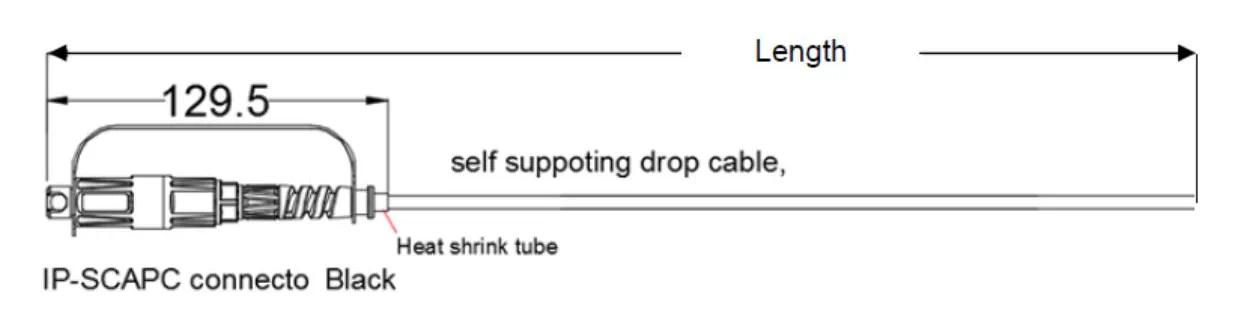

| ความยาว | m | 100 หรือปรับแต่งได้ (ความอดทน: ± 0.5m) |

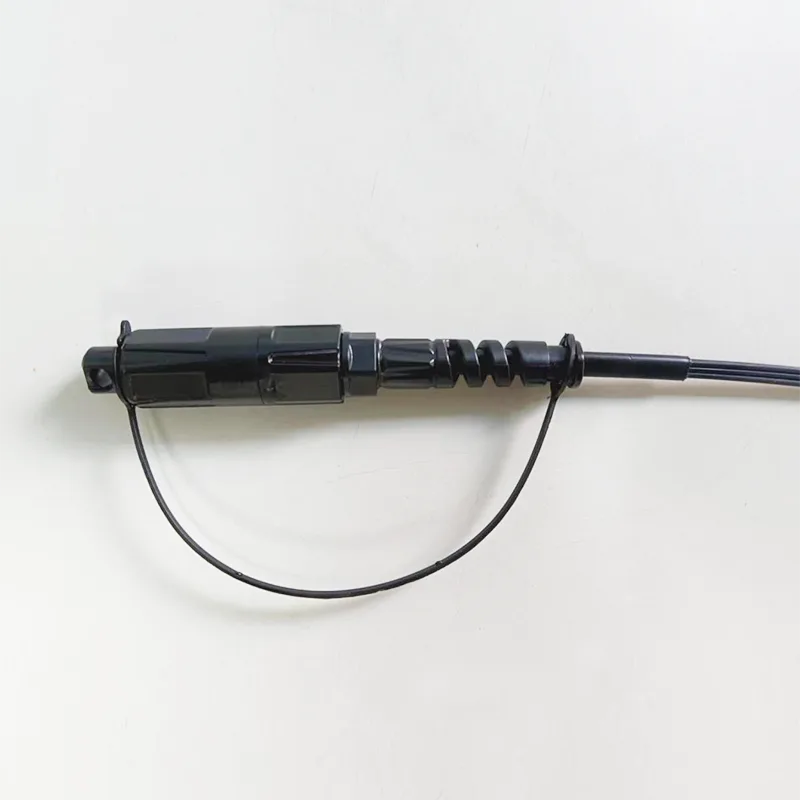

| ประเภทตัวเชื่อมต่อ | อินพุต: Accord H Optic SC/APC | |
| เอาต์พุต: ไม่มีตัวเชื่อมต่อ | ||
|
แรงฉุด (แกนระหว่างสายเคเบิลและตัวเชื่อมต่อ) |
N | 100 |
| เกรดกันน้ำ | IP68 | |
| อุณหภูมิการทำงาน | ℃ | -20 ° C ~ +65 ℃ |
| อุณหภูมิการจัดเก็บ | ℃ | -20 ° C ~ +65 ℃ |
| ใยแก้วนำแสง | พิมพ์ | G-657 A2 |
| เลขที่เส้นใย | 1 | |
| สี | สีฟ้า | |

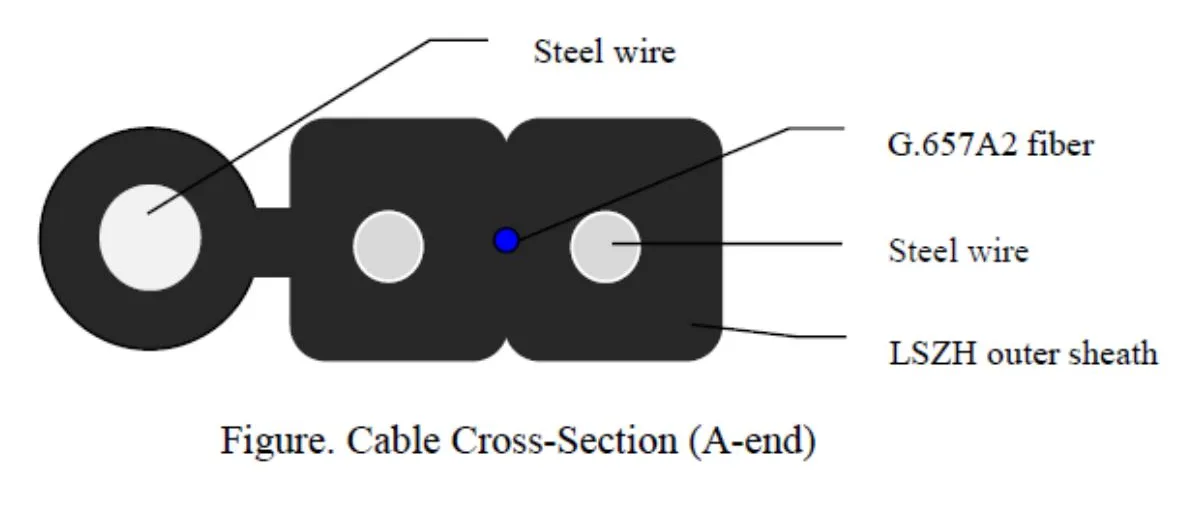

| ปลอกด้านนอก | มิติ | （5.2x2.0)*± 0.2 มม. （3.0x2.0)*± 0.2 มม. (ไม่มีผู้ส่งสาร) |
| วัสดุ | LSZH | |
| สี | สีดำ | |
| สมาชิกเหล็ก | Materia | ลวดเหล็ก |
| เส้นผ่าศูนย์กลาง | 0.45 มม. | |
| สมาชิก Steel Self Strength | Materia | ลวดเหล็ก |
| เส้นผ่าศูนย์กลาง | 1.2 มม. | |
| น้ำหนัก | 20 ± 3 kg/km | |
| กระเบื้อง (n) | ระยะยาว: 300N ระยะสั้น: 600 N |
|
| บดขยี้ | 1,000n/10 ซม. | |
| นาที. รัศมีการดัด | 15xd (คงที่); 30xd (ไดนามิก) |
|
| ช่วงอุณหภูมิ | -20 ° C ถึง +65 ° C | |
ลักษณะทั้งหมดของเส้นใยสายเคเบิล (เส้นใยของสายเคเบิลสำเร็จรูป) อย่างน้อยก็จะเป็นไปตามคำแนะนำ ITU-T G.657A2 และจะเป็นดังนี้
| พารามิเตอร์ | ข้อมูลจำเพาะ | |
| ค่าสัมประสิทธิ์การลดทอน | @ 1310 nm @ 1383 nm @ 1550 นาโนเมตร @ 1625 nm |
≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km ≤ 0.24 dB/km |
| การลดทอน (หลังสายเคเบิล) | @1310nm | ≤0.40dB/km |
| @1550nm | ≤0.30db/km | |
| ความสม่ำเสมอของการลดทอนที่ 1310nm | ≤0.05dB | |
| ความสม่ำเสมอของการลดทอนที่ 1550nm | ≤0.05dB | |
| ความยาวคลื่นตัดสายเคเบิล (λcc) | ≤ 1260 nm | |
| ความยาวคลื่นการกระจายศูนย์ | 1300 ~ 1324 nm | |
| ความลาดชันแบบศูนย์ | ≤ 0.092 ps/(nm^2.km) | |
| ค่าสัมบูรณ์ของการกระจายที่ 1288nm ~ 1339nm | ≤3.5ps/(nm · km) | |
| ค่าสัมบูรณ์ของการกระจายที่ 1271nm ~ 1360nm | ≤5.3ps/(nm · km) | |
| การกระจายที่ 1550nm | ≤18ps/(nm · km) | |
| การกระจายตัวที่ 1625nm | ≤23ps/(nm · km) | |
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) ที่ 1310Nm | 8.60 ± 0.4 มม. | |
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) ที่ 1550Nm | 9.4-10.4 มม. | |
| การกระจายโหมดโพลาไรเซชัน (PMD) ไฟเบอร์ | ≤0.125ps/km1/2 | |
| สายเคเบิลการกระจายโหมดโพลาไรเซชัน (PMD) | ≤0.200ps/km1/2 | |
| ค่าสัมประสิทธิ์ PMD | M | สายเคเบิล 20 สาย |
| Q | 0.01% | |
| PMDQ | ≤0.20ps/km1/2 | |
| ลักษณะทางเรขาคณิต | ||
| เส้นผ่านศูนย์กลางการหุ้ม | 125 ± 0.8 มม. | |
| การปิดวงกลม | ≤1.0% | |
| ข้อผิดพลาดหลักของแกน/การหุ้ม | ≤0.8มม. | |
| เส้นผ่านศูนย์กลางไฟเบอร์ที่มีการเคลือบ (ไม่ได้สี) | 245 ±10μm | |
| เส้นผ่านศูนย์กลางไฟเบอร์พร้อมการเคลือบ (สี) | 250 ±10μm | |
| ข้อผิดพลาดในการหุ้ม/การเคลือบ | ≤12.0มม. | |
| การทดสอบความตึงเครียด | 100KPSI หรือ 0.69GPA | |
| การกำจัดการเคลือบ (n) | 1.0 ～ 9.0 | |
| ลักษณะทางกล | ||
| การสูญเสีย Macrobend ที่ 1550nm | r = 15 มม. 10 รอบ | ≤0.03dB |
| r = 10 มม., 1turn | ≤0.10dB | |
| r = 7.5 มม., 1turn | ≤0.5dB | |
| การสูญเสีย Macrobend ที่ 1625nm | r = 15 มม. 10 รอบ | ≤0.10dB |
| r = 10 มม., 1turn | ≤0.20dB | |
| r = 7.5 มม., 1turn | ≤1.0dB | |
ขนาดกล่อง： 600*320*265 มม.， เทปปิดผนึกโปร่งใส "I" กล่องปิดผนึกแบบอักษร
ขนาดแผ่นไม้： 1200 *1,000 มม.

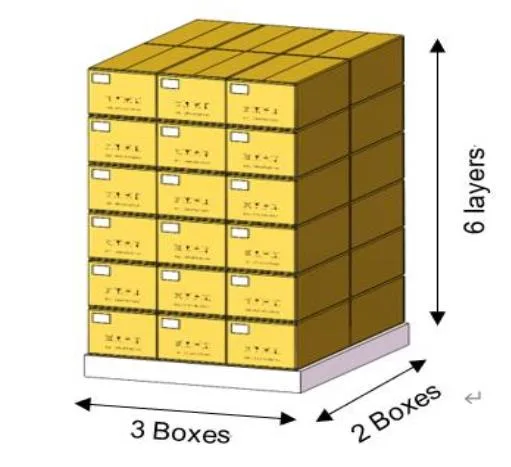

ข้อกำหนดการซ้อน: หนึ่งชั้นของหกกล่องซ้อนหกชั้น
การป้องกันมุมขวา 4 อันดับแรกจากนั้นใช้สายพานบรรจุแบบอักษร "#" อย่างแน่นหนา
