●ระบบ fttx/ftth
●แอปพลิเคชันอีเธอร์เน็ต
●ลิงก์ CATV
●การกระจายสัญญาณแสง
●เครือข่ายออพติคอลแบบพาสซีฟ (PON)
●แอปพลิเคชัน Backbone แนวนอนและไรเซอร์
●กล่องเทอร์มินัลดร็อปก่อนกำหนด
●พื้นที่กลางแจ้ง สภาพแวดล้อมที่รุนแรง
●การสูญเสียการแทรกต่ำการสูญเสียผลตอบแทนสูง
●ดีในการทำซ้ำและการแลกเปลี่ยน
●การแทรก 100%, การสูญเสียคืน, จบหน้าและ
●การตรวจสอบสัญญาณรบกวน
●ความอดทนเชิงกลที่ยอดเยี่ยม
●ปฏิบัติตาม Telcordia GR-326-core
●สร้างความมั่นใจในประสิทธิภาพและความน่าเชื่อถือสูงในการจัดการการเดินสายแบบออปติคัล
●การติดตั้งและกำหนดค่าใหม่ที่รวดเร็วและง่ายดาย
●การจัดการอย่างง่ายไม่จำเป็นต้องใช้เครื่องมือพิเศษ
●กันน้ำ IP68
| สิ่งก่อสร้าง | หน่วย | คำอธิบาย |
| จำนวนไฟเบอร์ | ง่ายๆ | |
| ความยาวคลื่น | NM | 1310/1550 |
| การสูญเสียการแทรก | DB | ≤0.50 (ทั่วไป: 0.3) |
| คืนสูญเสีย | DB | ≥55 (APC) |
| สีแจ็คเก็ตเคเบิล | สีดำ | |
| สายเคเบิลเส้นผ่าศูนย์กลางภายนอก | มม. | φ5.0 (± 0.2) |
| โหมดไฟเบอร์ | โหมดเดี่ยว: G657 A2 | |
| เคเบิลแจ็คเก็ตวัสดุ | LSZH (การป้องกันรังสี UV และการต้านทานไฟ) | |
| น้ำหนักสายเคเบิล | กก./กม. | 28 （ประมาณ） |
| เนื้อหาการพิมพ์ | ปรับแต่งได้ | |
| ความยาว | m | 50、 100、 150、 200、 250、 300、 400、 500、 600 (ความอดทน: ± 0.5m) |

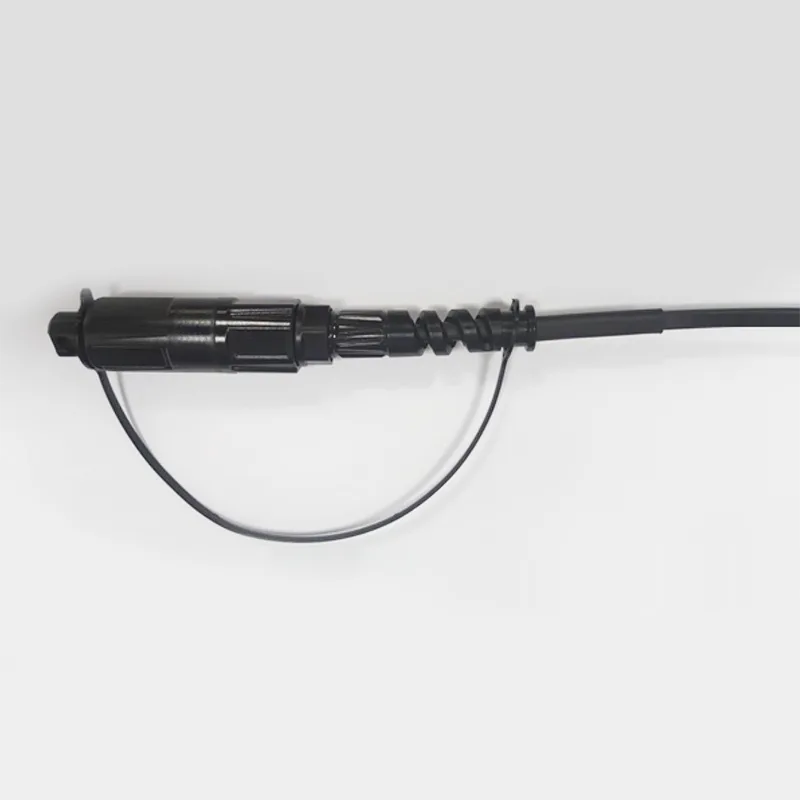

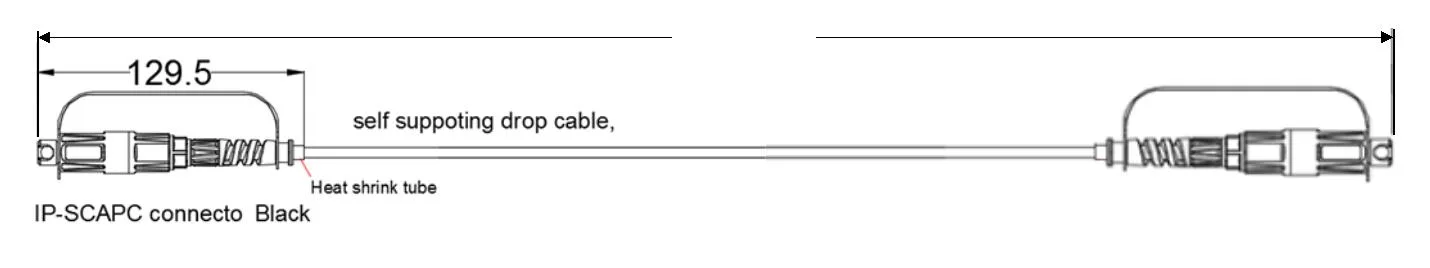

| ประเภทตัวเชื่อมต่อ | อินพุต: Accord Optitap SC/APC | |
| เอาต์พุต: Accord Optitap SC/APC | ||
| เกรดกันน้ำ | IP68 | |
| แรงดึง | N | 200 |
| อุณหภูมิการทำงาน | ℃ | -20 ~ +65 |

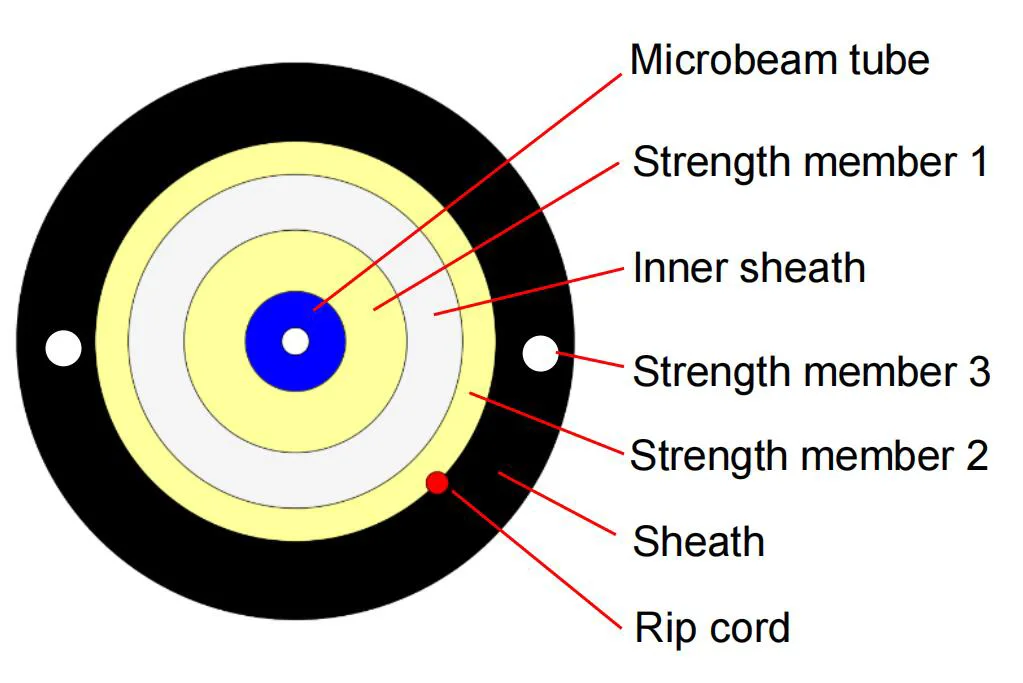

| รายการ | สารบัญ | ข้อกำหนด |
| เส้นใย | ตัวเลข | 1 |
| พิมพ์ | G.657A2 | |
| สี | สีฟ้า | |
| หลอด microbeam | วัสดุ | LSZH |
| สี | สีฟ้า | |
| เส้นผ่านศูนย์กลาง (มม.) | 0.9 ± 0.05 | |
| ปลอกด้านใน | เส้นผ่านศูนย์กลาง (มม.) | 2.2 ± 0.05 |
| ความหนา (มม.) | 0.4 ± 0.05 | |
| สี | งาช้าง/ขาว/เบจ | |
| วัสดุ | LSZH | |
| สมาชิกแข็งแกร่ง 1 | เส้นด้าย Aramid 1100d*3 | |
| สมาชิกแข็งแกร่ง 2 | วัสดุ | เส้นด้ายอรามิด |
| ปริมาณ | 1100d*7 | |
| สมาชิกความแข็งแกร่ง 3 | วัสดุ | กาว FRP |
| เส้นผ่านศูนย์กลาง (มม.) | 0.5*2 | |
| สายไฟ | ตัวเลข | 1 |
| สี | สีแดง | |
| ฝัก | วัสดุ | LSZH (การป้องกันรังสี UV และการต้านทานไฟ) |
| เส้นผ่านศูนย์กลาง (มม.) | 5.0 ± 0.2 | |
| ความหนา (มม.) | 1.1 ± 0.1 | |
| สี | สีดำ | |
| น้ำหนักสายเคเบิล | กก./กม. | 28 ± 3 |
ลักษณะทั้งหมดของเส้นใยสายเคเบิล (เส้นใยสายเคเบิลสำเร็จรูป) อย่างน้อยก็จะต้องเป็นไปตามคำแนะนำ ITU-T G.657A2 และจะเป็นดังนี้
| รายการ | ข้อมูลจำเพาะ |
| ประเภทไฟเบอร์ | โหมดเดี่ยว |
| วัสดุไฟเบอร์ | ซิลิกาเจือ |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 nm @ 1383nm @ 1490nm @ 1550 นาโนเมตร @ 1625nm หลังจากการก่อตัวของสายเคเบิล @ 1310 nm @ 1550 นาโนเมตร |
≤ 0.36 dB/km ≤ 0.36 dB/km ≤ 0.25 dB/km ≤ 0.22 dB/km ≤ 0.25 dB/km ≤ 0.36 dB/km ≤ 0.22 dB/km |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 nm |
| ความยาวคลื่นการกระจายศูนย์ | 1300 ~ 1324 nm |
| ความลาดชันแบบศูนย์ | ≤ 0.092 ps/(nm2.km) |
| pmd @ 1550 nm | ≤0.1 ps/km1/2 |
| การกระจายสี @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 นาโนเมตร @ 1625 nm |
≤3 ps/(nm. km) ≤5.3 ps/(nm. km) ≤18.0 ps/(nm. km) ≤22 ps/(nm. km) |
| เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร | 8.5-9.3um |
| ข้อผิดพลาดหลักของแกน / ชุด | ≤ 0.5 หนึ่ง |
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0 ± 0.7 หนึ่ง |
| การปิดวงกลม | ≤5% |
| เส้นผ่านศูนย์กลางการเคลือบหลัก | 242 ± 7 หนึ่ง |
| การเคลือบ / เคลือบหลัก | ≤10 µm |
| การเคลือบแบบไม่ใช้วงกลม | ≤0.7% |
| การลดทอนการสูญเสียสายเคเบิล 1 เทิร์น 1 Mandrel 7.5 มม. 10 เทิร์น 1 แมนเดล 15 มม. |
1550Nm ≤Δ 0.10 dB/km 1550Nm ≤Δ 0.03 dB/km |
| ช่วงอุณหภูมิการทำงาน | : -20 ℃ถึง +65 ℃ |
| ช่วงการจัดเก็บ / อุณหภูมิการขนส่ง | : -20 ℃ถึง +65 ℃ |
| ช่วงอุณหภูมิการติดตั้ง | : -20 ℃ถึง +65 ℃ |

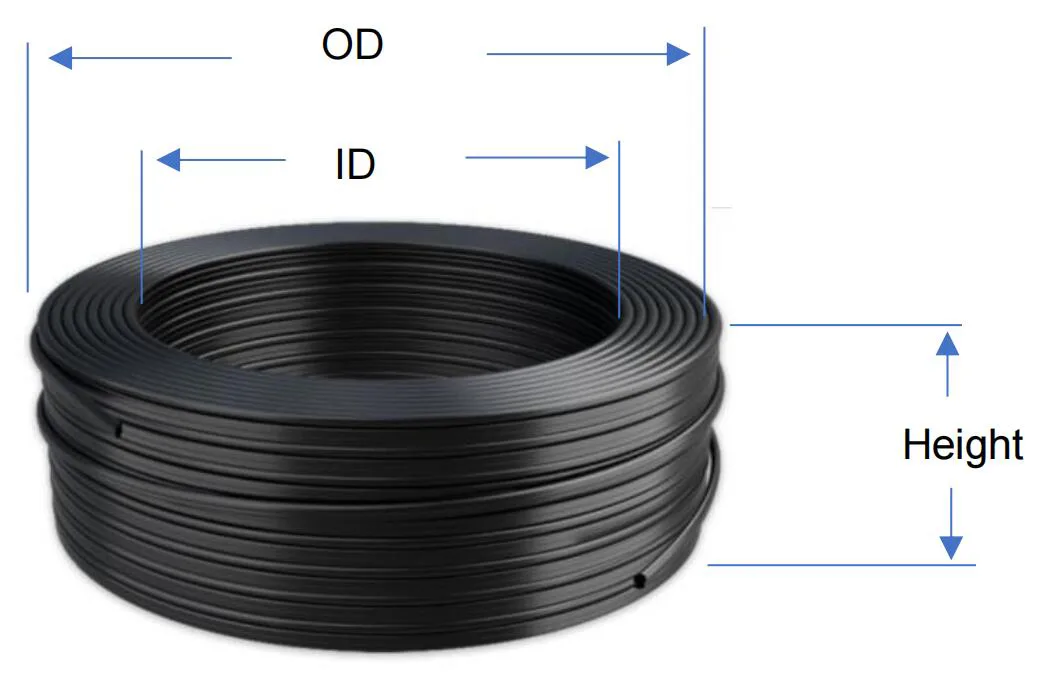

ม้วนขดลวดไฟเบอร์:
