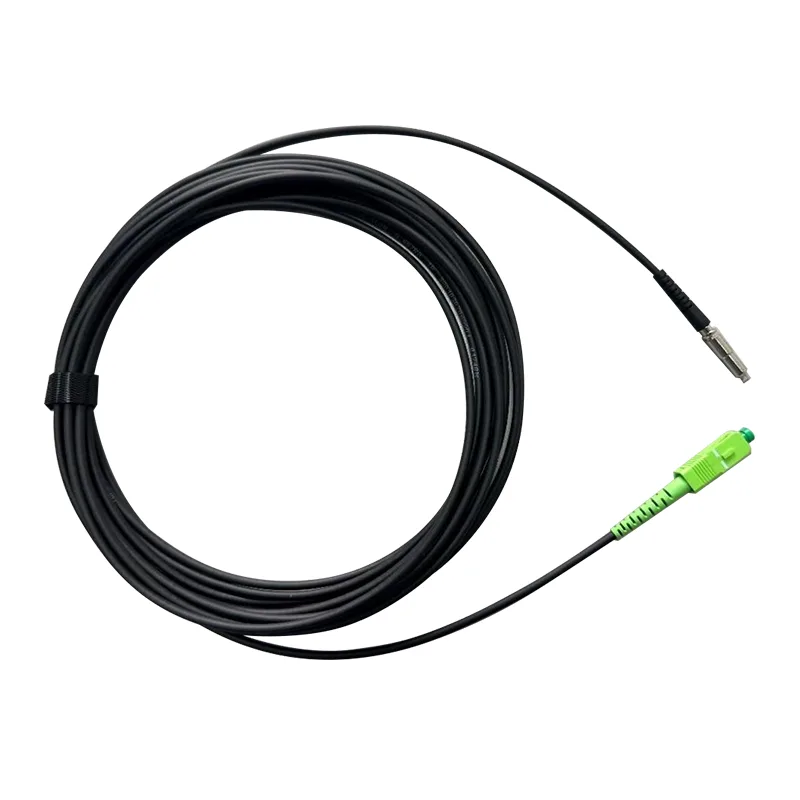

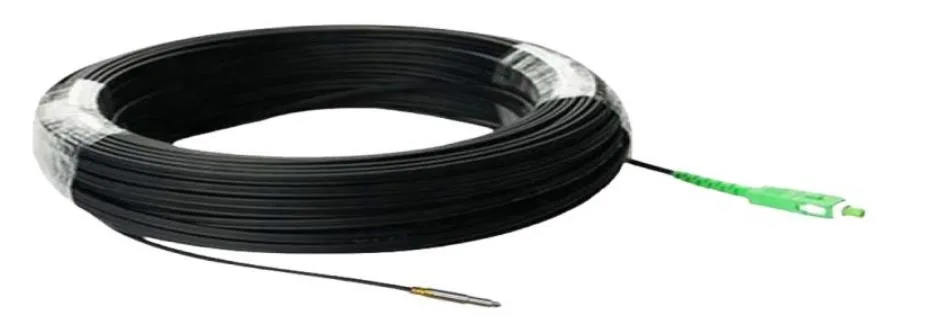

สายแพทช์ Mini SC/APC เป็นสายเชื่อมต่อไฟเบอร์ออปติกที่มีขั้วต่อ SC/APC ขนาดกะทัดรัด ได้รับการออกแบบมาเพื่อให้การสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง ทำให้มั่นใจในความสมบูรณ์ของสัญญาณในเครือข่ายออปติกที่หลากหลาย ผลิตภัณฑ์ของเราผลิตภายใต้การควบคุมคุณภาพอย่างเข้มงวดเพื่อตอบสนองความต้องการของระบบ FTTX/FTTH สมัยใหม่และเครือข่ายออปติคัลแบบพาสซีฟ (PON)
ระบบ FTTX / FTTH
เครือข่ายอีเทอร์เน็ต
ลิงค์ CATV
การกระจายสัญญาณแสง
เครือข่ายออปติคอลแบบพาสซีฟ (PON)
การสูญเสียการแทรกต่ำ การสูญเสียผลตอบแทนสูง
การทำซ้ำและการแลกเปลี่ยนสูง
ผ่านการทดสอบ 100% สำหรับการแทรก การสูญเสียการคืนตัว ส่วนหน้าส่วนท้าย และการรบกวน
ความอดทนทางกลที่แข็งแกร่ง
สอดคล้องกับมาตรฐาน Telcordia GR-326-Core
ติดตั้งง่ายและรวดเร็วสำหรับการเดินสายไฟผ่านผนัง
รักษาประสิทธิภาพการทำงานที่มั่นคงในสภาพแวดล้อมการเดินสายที่หนาแน่น
| การก่อสร้าง | หน่วย | คำอธิบาย | ||||
| จำนวนไฟเบอร์ | เริม | |||||
| ความยาวคลื่น | นาโนเมตร | 1310/1550 | ||||
| การสูญเสียการแทรก | เดซิเบล | ≤0.30 | ||||
| การสูญเสียผลตอบแทน | เดซิเบล | ≥60 (เอพีซี) | ||||
| สีแจ็คเก็ตเคเบิล | สีดำ， หรือปรับแต่งได้ | |||||
| เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | มม | φ3.0±0.1 | ||||
| โหมดไฟเบอร์ | โหมดเดี่ยว: G657 B3 | |||||
| วัสดุแจ็คเก็ตเคเบิล | TPU,ยูวีซิส | |||||
| น้ำหนักสายเคเบิล | กก./กม | 8.5 (ประมาณ) | ||||
| การพิมพ์เนื้อหา | ปรับแต่งได้ | |||||
| ความยาว | m | 80 หรือปรับแต่งได้ (ความคลาดเคลื่อน: ±0.5ม.) |
||||

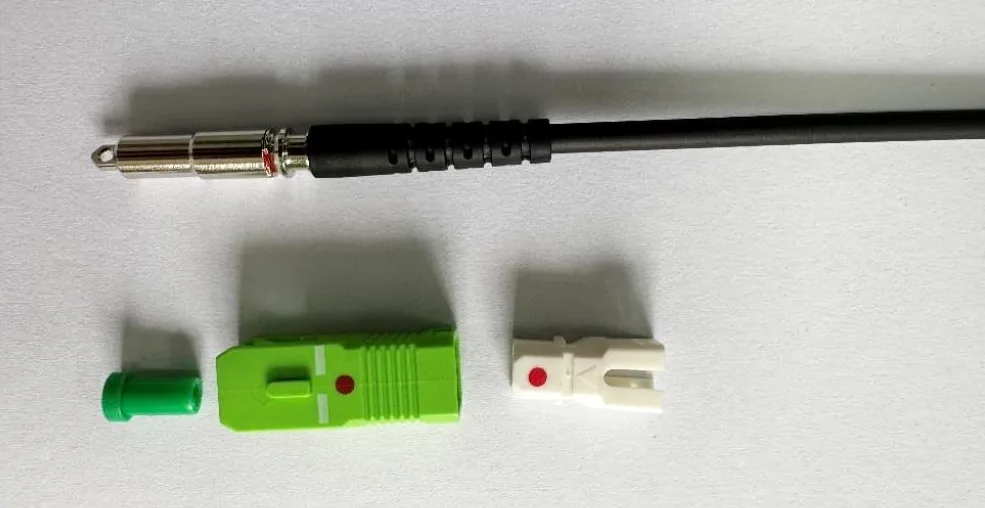

| ประเภทตัวเชื่อมต่อ | ป้อนข้อมูล: | ขั้วต่อมินิ SC/APC | ||||
| เอาท์พุท: | ขั้วต่อ SC/APC | |||||
| อุณหภูมิในการทำงาน | ℃ | -20°ซ ~ +60°C | ||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40°C ~ +85°C | ||||
| รายการ | คำอธิบาย | |
| ใยแก้วนำแสง | ชนิดไฟเบอร์ | ITU-T G.657B3 โหมดเดียว |
| เส้นผ่านศูนย์กลางแกนกลาง (ไมโครเมตร) | 8-11ไมโครเมตร | |
| เส้นผ่านศูนย์กลางการหุ้ม (ไมโครเมตร) |
125.0±0.7ไมโครเมตร | |
| เส้นผ่านศูนย์กลางการเคลือบ (ไมโครเมตร) | 245 ±10μm (ก่อนทำสี) 250±15μm (สี) |
|
| เส้นผ่านศูนย์กลางของฟิลด์โหมด | 8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm |
|
| ความยาวคลื่นปฏิบัติการ | 1260~1625นาโนเมตร | |
| สี | สีฟ้า | |
| การลดทอนสายเคเบิล | ≤0.35dB/กม. แลม = 1310 นาโนเมตร ≤0.25dB/กม. แล = 1550 นาโนเมตร ≤0.26dB/กม. แล = 1625 นาโนเมตร |
|
| จำนวนไฟเบอร์ | 1 | |
| ผู้ผลิตกระจก | ||

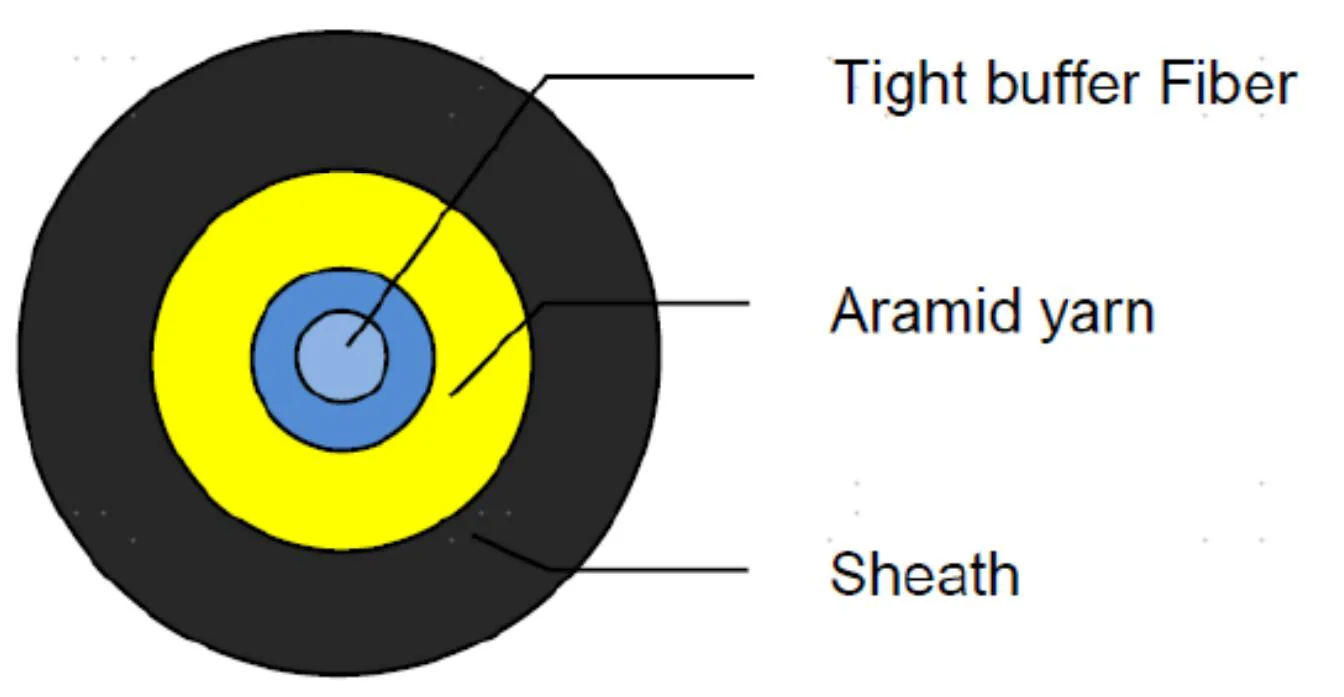

| เส้นใยบัฟเฟอร์แน่น | เส้นผ่านศูนย์กลาง | 0.90±0.05มม |
| สี | สีฟ้า | |
| วัสดุ | LSZH | |
| เสื้อตัวนอก | เส้นผ่านศูนย์กลาง | 3.0±0.1มม |
| ความหนา | 0.8 ± 0.1 มม | |
| สี | สีดำ | |
| วัสดุ | TPU, ทนต่อรังสียูวี | |
| สมาชิกที่แข็งแกร่ง | วัสดุ | เส้นด้ายอะรามิด |
| ช่วง | 1 | 80ม |
| การติดตั้งย้อย | / | 1% |
| ความเร็วลมสูงสุด | / | 50 กม./ชม |
| น้ำหนัก | / | 8.4 กก./กม |
| ความตึงเครียดในการดึงการทำงาน | 1 | 200N |
| แรงดึงสูงสุด | / | 1,000N |
| การประยุกต์ใช้สายเคเบิล | / | กลางแจ้ง, งานติดตั้งเสาอากาศ,ท่อ พึ่งตนเองได้ |
การขัดที่แม่นยำ
ตัวเชื่อมต่อ Mini SC/APC ของเราผ่านการขัดมุมที่แม่นยำเพื่อการสะท้อนกลับน้อยที่สุดและประสิทธิภาพการมองเห็นที่เหนือกว่า
ความทนทานและความน่าเชื่อถือ
ปลอกหุ้มสายเคเบิลได้รับการออกแบบทางวิศวกรรมให้ต้านทานการโค้งงอ แรงดึง และการสึกหรอจากสิ่งแวดล้อม ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานในการติดตั้งที่มีความต้องการสูง
บูรณาการง่าย
สายแพตช์รองรับการใช้งานและการกำหนดค่าใหม่อย่างรวดเร็ว เหมาะสำหรับผู้ให้บริการ ผู้รวมระบบเครือข่าย และการตั้งค่าระดับองค์กร
การประกันคุณภาพ
สายแพทช์ Cord Mini SC/APC ของ Orientalfiber ทุกเส้นได้รับการทดสอบ 100% สำหรับการสูญเสียการแทรก การสูญเสียการส่งคืน และการตรวจสอบส่วนหน้าก่อนออกจากโรงงาน รับประกันประสิทธิภาพที่สม่ำเสมอ
ระบุพอร์ตเครือข่ายและความยาวสายเคเบิลที่ต้องการ
เชื่อมต่อขั้วต่อ SC/APC เข้ากับอุปกรณ์ที่กำหนดอย่างแน่นหนา
หลีกเลี่ยงการโค้งงอหรือบิดมากเกินไปเพื่อรักษาคุณภาพสัญญาณที่ดีที่สุด
ใช้การจัดการสายเคเบิลที่เหมาะสมเพื่อจัดระเบียบสายไฟหลายเส้นในสภาพแวดล้อมที่มีความหนาแน่นสูง
ถาม: สายแพทช์ Mini SC/APC สามารถใช้กลางแจ้งได้หรือไม่
ตอบ: ได้ การใช้ LSZH หรือเสื้อแจ็คเก็ตสำหรับกิจกรรมกลางแจ้ง จึงสามารถทนต่อสภาพกลางแจ้งมาตรฐานได้
ถาม: รองรับไฟเบอร์ประเภทใดบ้าง
ตอบ: สายแพตช์รองรับทั้งไฟเบอร์โหมดเดี่ยว G.657 และ G.652 ซึ่งใช้กันทั่วไปในเครือข่าย FTTX และ PON
ถาม: เราสามารถปรับแต่งความยาวสายเคเบิลได้หรือไม่?
ตอบ: ได้ มีความยาวตั้งแต่ 0.5 เมตร ถึง 20 เมตร ติดต่อเราเพื่อขอข้อกำหนดเฉพาะ
