สายแพทช์ SC/UPC-LC/UPC 3.0 มม. ทั่วไป

สายแพทช์คอด 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC เป็นสายแพทช์ไฟเบอร์ออปติกโหมดเดี่ยวที่มีขั้วต่อ SC/UPC และ LC/UPC ที่ปลายทั้งสองข้าง โดยมีปลอกหุ้มสายเคเบิลเส้นผ่านศูนย์กลาง 3.0 มม. สายแพทช์เหล่านี้ถูกยกเลิกและทดสอบจากโรงงาน 100% ทำให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอและการส่งสัญญาณที่เสถียร ผลิตภัณฑ์นี้ใช้วัสดุแจ็คเก็ตฮาโลเจนเป็นศูนย์ควันต่ำ (LSZH) ซึ่งเป็นมิตรต่อสิ่งแวดล้อมและปลอดภัย เหมาะสำหรับสถานการณ์การใช้งานในร่มและกึ่งกลางแจ้งต่างๆ สายแพทช์คอด 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC ได้รับการออกแบบมาเพื่อตอบสนองความต้องการพื้นฐานของการเชื่อมต่อเครือข่ายออปติก ด้วยคุณภาพที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน

คุณสมบัติหลัก

1. ตัวเชื่อมต่อความแม่นยำสูง: สายแพทช์มาพร้อมกับตัวเชื่อมต่อไฟเบอร์เดี่ยว SC และ LC ที่มีความแม่นยำสูง ซึ่งใช้ปลอกโลหะเซรามิกเพื่อให้แน่ใจว่าการจัดตำแหน่งที่แม่นยำของเส้นใยแสง ลดการสูญเสียสัญญาณ และปรับปรุงความเสถียรของการส่งสัญญาณ ตัวเชื่อมต่อได้รับการออกแบบให้มีกลไกล็อคแบบกด-ดึง ซึ่งง่ายต่อการเสียบและถอดปลั๊ก และสามารถป้องกันการขาดโดยไม่ตั้งใจระหว่างการใช้งานได้อย่างมีประสิทธิภาพ

2. UPC End Face Polish: ใบหน้าด้านท้ายของตัวเชื่อมต่อได้รับการขัดเงาด้วยเทคโนโลยี UPC ซึ่งมีพื้นผิวนูนขนาดเล็ก ช่วยให้มั่นใจได้ถึงการสัมผัสที่ดีระหว่างใบหน้าด้านปลายของเส้นใยนำแสง ลดการสะท้อนกลับ และการสูญเสียกลับไม่น้อยกว่า 50dB ตรงตามข้อกำหนดของการส่งสัญญาณความเร็วสูงและระยะไกล

3. การออกแบบไฟเบอร์เดี่ยว: ตัวเชื่อมต่อทั้งหมดของสายแพทช์ 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC เป็นตัวเชื่อมต่อไฟเบอร์เดี่ยว ซึ่งเหมาะสำหรับการส่งสัญญาณออปติคัลโหมดเดียว ซึ่งตรงกับไฟเบอร์โหมดเดี่ยว ITU-T G652D และสามารถใช้ในระบบเครือข่ายออปติกความเร็วสูงต่างๆ

4. ความยาวที่ปรับแต่งได้: เราให้บริการความยาวที่ปรับแต่งได้ตามความต้องการของลูกค้า โดยมีความยาวมาตรฐาน 5 ม. (โดยมีพิกัดความเผื่อ +0.3/-0 ม.) และความยาวอื่น ๆ สามารถปรับแต่งได้เพื่อตอบสนองความต้องการเลย์เอาต์ที่แตกต่างกันของโครงการเครือข่ายต่างๆ

5. การทดสอบจากโรงงานอย่างเข้มงวด: สายแพทช์คอด 3.0 มม. ของ Orientalfiber Conventional SC/UPC-LC/UPC แต่ละเส้นผ่านการยุติการผลิตและการทดสอบจากโรงงาน 100% ก่อนออกจากโรงงาน รวมถึงการสูญเสียการแทรก การสูญเสียการคืนสินค้า และตัวชี้วัดประสิทธิภาพหลักอื่นๆ เพื่อให้มั่นใจว่าผลิตภัณฑ์แต่ละรายการตรงตามมาตรฐานที่เกี่ยวข้อง และสามารถใช้งานได้โดยตรงหลังการส่งมอบ

6. เป็นไปตามมาตรฐาน ROHS: ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานด้านสิ่งแวดล้อม ROHS ไม่มีสารที่เป็นอันตราย เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัย และสามารถใช้ในพื้นที่ที่มีความอ่อนไหวต่อสิ่งแวดล้อมต่างๆ เช่น ศูนย์ข้อมูลและพื้นที่อยู่อาศัย

สถานการณ์การใช้งาน

สายแพทช์ 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC ใช้กันอย่างแพร่หลายในสถานการณ์เครือข่ายออปติกต่างๆ โดยส่วนใหญ่รวมถึงฟิลด์ต่อไปนี้:

• ศูนย์ข้อมูล: ใช้สำหรับการเชื่อมต่อสัญญาณออปติกความเร็วสูงระหว่างเซิร์ฟเวอร์ สวิตช์ อุปกรณ์จัดเก็บข้อมูล และอุปกรณ์อื่นๆ ในศูนย์ข้อมูล รองรับความต้องการในการรับส่งข้อมูลที่มีแบนด์วิธสูง และรับประกันการทำงานที่เสถียรของศูนย์ข้อมูล

• แอปพลิเคชันอีเทอร์เน็ต: เหมาะสำหรับระบบอีเธอร์เน็ตขนาดต่างๆ ช่วยให้สามารถรับส่งข้อมูลด้วยความเร็วสูงและเสถียรระหว่างอุปกรณ์เครือข่าย ปรับปรุงประสิทธิภาพและความน่าเชื่อถือของเครือข่าย

• แอปพลิเคชัน FTTH: ใช้ในระบบไฟเบอร์ถึงบ้าน (FTTH) ซึ่งเชื่อมต่อเทอร์มินัลสายออปติก (OLT) และหน่วยเครือข่ายออปติก (ONU) ซึ่งให้บริการบรอดแบนด์ความเร็วสูงสำหรับผู้พักอาศัยและองค์กร

• การใช้งานแบ็คโบน แนวนอน และไรเซอร์: นำไปใช้ในสายเคเบิลกระดูกสันหลัง แนวนอน และไรเซอร์ของระบบสายไฟที่ครอบคลุมของอาคาร ตระหนักถึงการเชื่อมต่อสัญญาณแสงระหว่างชั้นต่างๆ และพื้นที่ที่แตกต่างกัน และตอบสนองความต้องการของรูปแบบเครือข่ายขนาดใหญ่

• บริการวิดีโอ ข้อมูล และเสียง: ใช้ในการส่งสัญญาณวิดีโอ ข้อมูล และเสียง ทำให้มั่นใจในการส่งสัญญาณที่ชัดเจนและเสถียร และเหมาะสำหรับระบบการสื่อสาร เช่น วิทยุและโทรทัศน์ และกล้องวงจรปิด

• การใช้งานอุปกรณ์ทดสอบ: ใช้เป็นสายเชื่อมต่อสำหรับอุปกรณ์ทดสอบแสง รับประกันความถูกต้องและความน่าเชื่อถือของผลการทดสอบ และใช้กันอย่างแพร่หลายในการวิจัยและพัฒนาและการทดสอบผลิตภัณฑ์การสื่อสารด้วยแสง

การก่อสร้างสายเคเบิลและวัสดุ

สายแพทช์คอด 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC ใช้โครงสร้างสายเคเบิลที่เหมาะสม โดยมีไฟเบอร์บัฟเฟอร์ขนาด 900μm อยู่ภายใน ซึ่งสามารถปกป้องแกนไฟเบอร์ออปติกได้อย่างมีประสิทธิภาพ และลดผลกระทบของแรงภายนอกที่มีต่อไฟเบอร์ออปติก ไฟเบอร์บัฟเฟอร์เป็นสีขาว ซึ่งแยกแยะได้ง่ายระหว่างการก่อสร้างและการบำรุงรักษา

ปลอกหุ้มสายไฟมีสีเหลือง ทำจากวัสดุฮาโลเจนเป็นศูนย์ควันต่ำ (LSZH) ซึ่งมีลักษณะของสารหน่วงไฟ ควันต่ำ และปลอดสารพิษ ในกรณีเพลิงไหม้จะไม่ปล่อยก๊าซที่เป็นอันตรายซึ่งสามารถป้องกันความปลอดภัยของบุคลากรและอุปกรณ์ได้อย่างมีประสิทธิภาพ เส้นผ่านศูนย์กลางของสายเคเบิลคือ Φ3.0 ± 0.20 มม. ซึ่งมีความยืดหยุ่นและโค้งงอได้ง่าย และรัศมีการดัดขั้นต่ำไม่น้อยกว่า 20 มม. ซึ่งสะดวกสำหรับการเดินสายไฟในพื้นที่แคบ

ข้อดีของผลิตภัณฑ์

ประสิทธิภาพที่เชื่อถือได้

สายแพทช์ 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC ใช้วัสดุคุณภาพสูงและเทคโนโลยีการผลิตที่มีความแม่นยำ โดยมีการสูญเสียการแทรก ≤0.25dB และการสูญเสียย้อนกลับ ≥50dB (UPC) ทำให้มั่นใจได้ว่ามีการสูญเสียต่ำและการส่งสัญญาณที่เสถียร ความสามารถในการทำซ้ำของการเชื่อมต่อมากกว่า 800 ครั้ง และแรงยึดของไฟเบอร์/สายเคเบิลอยู่ที่ 50N±2N ที่ 5N/s เป็นเวลา 120 วินาที ซึ่งสามารถปรับให้เข้ากับการใช้งานระยะยาวในสภาพแวดล้อมต่างๆ

การปรับตัวด้านสิ่งแวดล้อมในวงกว้าง

ผลิตภัณฑ์มีช่วงอุณหภูมิการทำงานกว้าง -20°C ~ +70°C และช่วงอุณหภูมิการจัดเก็บ -40°C ~ +85°C ซึ่งสามารถปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงต่างๆ รวมถึงอุณหภูมิสูง อุณหภูมิต่ำ และสภาพแวดล้อมที่ชื้น และเหมาะสำหรับการใช้งานในร่มและกึ่งกลางแจ้ง

ง่ายต่อการติดตั้งและบำรุงรักษา

ตัวเชื่อมต่อ SC และ LC ของสายแพตช์ใช้กลไกการล็อคแบบกดดึง ซึ่งง่ายต่อการเสียบและถอดปลั๊ก และสามารถใช้งานได้ด้วยมือเดียว ซึ่งช่วยเพิ่มประสิทธิภาพในการติดตั้งและบำรุงรักษา การออกแบบที่ได้มาตรฐานทำให้มั่นใจถึงความสามารถในการสับเปลี่ยนได้ดี และตัวเชื่อมต่อสามารถใช้ร่วมกับอะแดปเตอร์และอุปกรณ์ SC/UPC และ LC/UPC มาตรฐานอื่นๆ ได้

คุ้มค่า

ในฐานะผู้ผลิตมืออาชีพ Orientalfiber มีห่วงโซ่การผลิตที่สมบูรณ์ของตัวเอง ซึ่งสามารถควบคุมต้นทุนการผลิตได้อย่างมีประสิทธิภาพ สายแพทช์ 3.0 มม. SC/UPC-LC/UPC ทั่วไปให้ประสิทธิภาพคุณภาพสูงในราคาที่สมเหตุสมผล ซึ่งคุ้มค่าสำหรับโครงการเครือข่ายขนาดใหญ่และการใช้งานในระยะยาว

ข้อมูลทางเทคนิค:

การก่อสร้างสายเคเบิล:

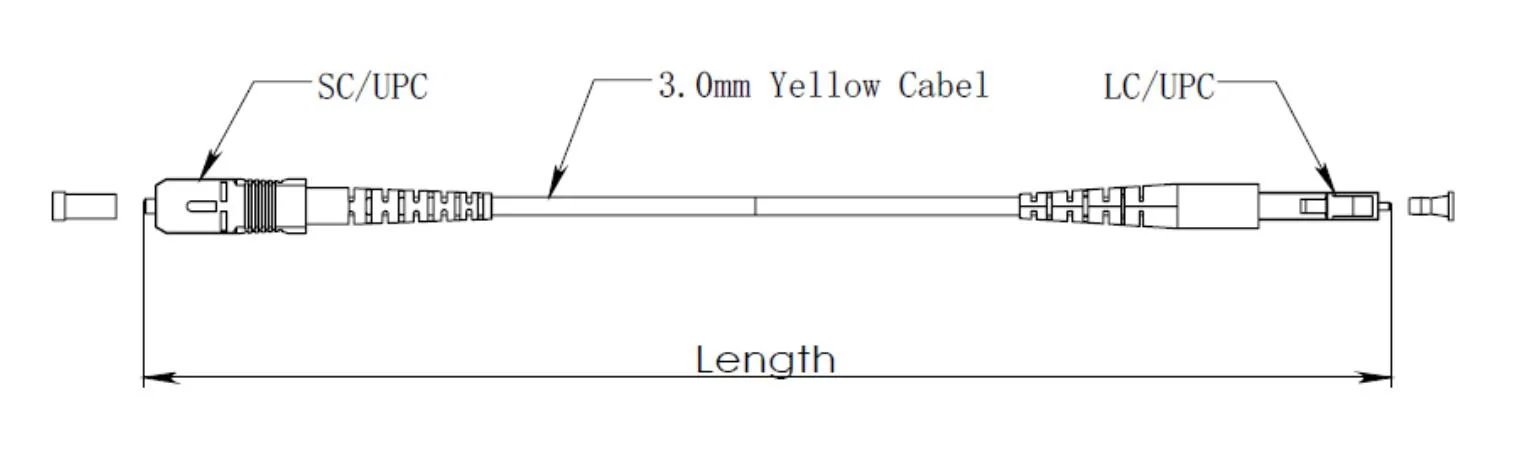

การวาดภาพมิติ:

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

คำถามที่ 1: สามารถปรับแต่งความยาวของสายแพทช์ Orientalfiber Conventional SC/UPC-LC/UPC 3.0 มม. ได้หรือไม่

A1: ใช่ เราให้บริการความยาวที่ปรับแต่งได้ ความยาวมาตรฐานคือ 5 ม. และความยาวอื่น ๆ สามารถปรับแต่งได้ตามความต้องการเฉพาะของคุณ คุณสามารถติดต่อทีมขายของเราเพื่อยืนยันรายละเอียดการปรับแต่งได้

คำถามที่ 2: ขั้วต่อ SC/UPC และ LC/UPC แตกต่างกันอย่างไร

A2: ตัวเชื่อมต่อ SC/UPC มีเปลือกเป็นรูปสี่เหลี่ยมผืนผ้าและใช้กลไกการล็อคแบบกดดึงซึ่งง่ายต่อการเสียบและถอดปลั๊กและมีความหนาแน่นในการติดตั้งสูง ตัวเชื่อมต่อ LC/UPC มีขนาดเล็ก โดยมีเส้นผ่านศูนย์กลางปลอกโลหะ 1.25 มม. ซึ่งเท่ากับครึ่งหนึ่งของตัวเชื่อมต่อ SC เหมาะสำหรับสถานการณ์การติดตั้งที่มีความหนาแน่นสูง เช่น ศูนย์ข้อมูล ตัวเชื่อมต่อทั้งสองใช้การขัดเงาปลาย UPC ซึ่งสามารถรับประกันประสิทธิภาพการส่งสัญญาณที่ดี

คำถามที่ 3: สายแพทช์ 3.0 มม. Orientalfiber Conventional SC/UPC-LC/UPC เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่

A3: ผลิตภัณฑ์นี้ได้รับการออกแบบมาสำหรับการใช้งานในร่มและกึ่งกลางแจ้งเป็นหลัก วัสดุแจ็คเก็ต LSZH มีคุณสมบัติกันน้ำและต่อต้านริ้วรอย แต่ไม่แนะนำให้ใช้ในระยะยาวในสภาพแวดล้อมกลางแจ้งที่เปิดโล่งซึ่งมีสภาพอากาศเลวร้าย สำหรับการใช้งานกลางแจ้ง เราขอแนะนำให้เลือกสายแพทช์ไฟเบอร์ออปติกกลางแจ้งโดยเฉพาะ

คำถามที่ 4: จะมั่นใจในคุณภาพของสายแพทช์ได้อย่างไร?

A4: เรามีขั้นตอนการควบคุมคุณภาพอย่างเข้มงวด สายแพตช์แต่ละเส้นผ่านการสิ้นสุดและการทดสอบจากโรงงาน 100% รวมถึงการสูญเสียการแทรก การสูญเสียการส่งคืน ประสิทธิภาพของตัวเชื่อมต่อ และตัวบ่งชี้อื่น ๆ ขณะเดียวกันบริษัทได้รับการรับรองระบบการจัดการคุณภาพ ISO9001 เพื่อให้มั่นใจว่ากระบวนการผลิตเป็นไปตามมาตรฐานสากล และผลิตภัณฑ์แต่ละชิ้นสามารถตอบสนองความต้องการด้านคุณภาพก่อนออกจากโรงงาน

คำถามที่ 5: สายแพทช์ 3.0 มม. ของ Orientalfiber Conventional SC/UPC-LC/UPC ใช้เวลานานเท่าใด

A5: เวลาในการจัดส่งขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนดในการปรับแต่ง สำหรับผลิตภัณฑ์ที่มีความยาวมาตรฐาน เวลาในการจัดส่งมักจะอยู่ที่ 3-7 วันทำการ สำหรับคำสั่งซื้อจำนวนมากหรือผลิตภัณฑ์ที่กำหนดเอง เวลาในการจัดส่งจะขยายออกไปอย่างเหมาะสม และทีมขายของเราจะยืนยันเวลาจัดส่งเฉพาะกับคุณหลังจากได้รับคำสั่งซื้อ
