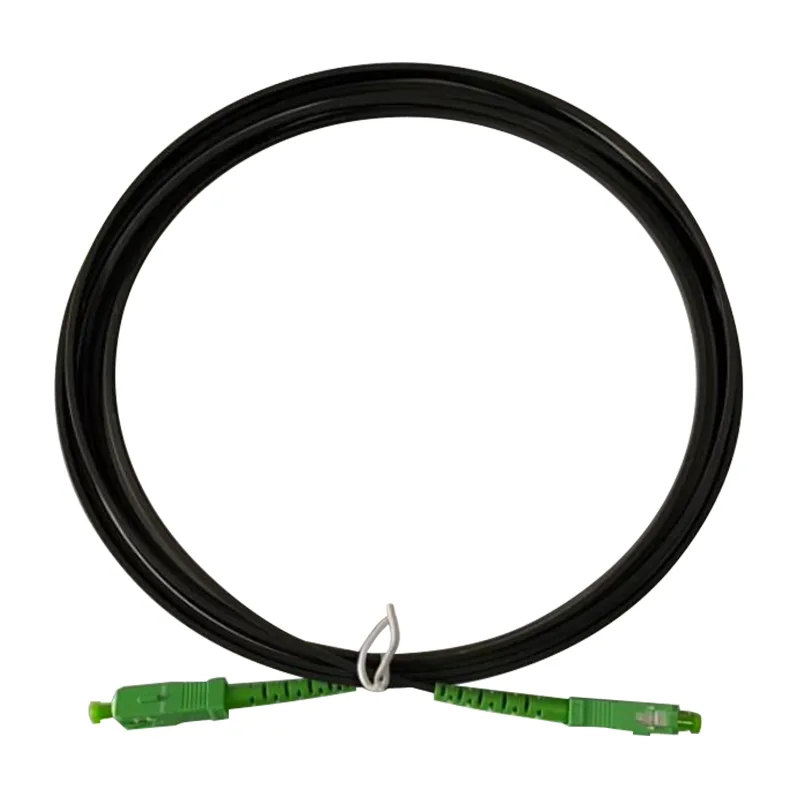

สายเคเบิลกลม 3 มม. สายแพทช์ SC/APC- SC/APC

The Orientalfiber 3mm Round Cable SC/APC–SC/APC Patch Cords are designed for stable, low-loss optical transmission in demanding network environments. Built with G657A1 single-mode fiber, these patch cords offer strong bend resistance and consistent signal performance, making them suitable for dense installations such as data centers and FTTH networks. The use of precision ceramic ferrules with APC polishing ensures high return loss (≥55dB), effectively reducing back reflection and maintaining signal integrity.

ส่งคำถาม

รายละเอียดสินค้า

ที่สายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC สายแพทช์เป็นตัวแทนของการเชื่อมโยงที่สำคัญในโครงสร้างพื้นฐานโทรคมนาคมความเร็วสูงที่ทันสมัย ผลิตโดย Orientalfiber ซึ่งเป็นแผนกสำคัญของกลุ่มเทคโนโลยีโฟโตอิเล็กทริค Jiangsu Xuben สายแพทช์เหล่านี้เป็นผลมาจากการวิจัยอย่างกว้างขวางและการผลิตที่มีกำลังการผลิตสูง ด้วยพื้นที่การผลิตที่ครอบคลุม 15,000 ตารางเมตรและการรับรอง ISO9001 Orientalfiber รับประกันว่าสายเคเบิลทุกเส้นจะรองรับความต้องการที่เข้มงวดในการส่งข้อมูลทั่วโลก เมื่อคุณเลือกที่จะแหล่งสายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC สายแพทช์คุณกำลังลงทุนในผลิตภัณฑ์ที่ได้รับการสนับสนุนจากกลุ่มที่มีผลผลิตต่อปี 20 ล้านดอลลาร์และมีชื่อเสียงในด้านความน่าเชื่อถือระดับมืออาชีพ

ประสิทธิภาพทางเทคนิคและความเป็นเลิศทางวิศวกรรม

การออกแบบของสายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC สายแพทช์มุ่งเน้นไปที่การลดสัญญาณรบกวนในขณะที่เพิ่มความทนทานทางกายภาพสูงสุด ด้วยการใช้ไฟเบอร์โหมดเดียว G657A1 สายเคเบิลเหล่านี้จึงมีความต้านทานการโค้งงอที่ยอดเยี่ยม ซึ่งมีความสำคัญสำหรับการกำหนดเส้นทางที่ซับซ้อนในพื้นที่แคบ

คุณสมบัติการก่อสร้างหลัก

ปลอกโลหะเซรามิกความแม่นยำสูง: ตัวเชื่อมต่อ SC/APC ใช้ปลอกโลหะเซรามิกที่ออกแบบอย่างแม่นยำเพื่อให้มั่นใจว่าการจัดตำแหน่งมีความเสถียรและการสูญเสียกลับที่ ≥55dB ป้องกันการสะท้อนของสัญญาณที่อาจทำให้ประสิทธิภาพของเครือข่ายลดลง
แจ็คเก็ตนิรภัย LSZH: แจ็คเก็ตด้านนอกขนาด 3.0 มม. ประกอบด้วยวัสดุฮาโลเจนที่มีควันต่ำ ทำให้เหมาะสำหรับการใช้งานแบบไรเซอร์และแนวนอนที่ต้องการความปลอดภัยจากอัคคีภัยและความเป็นพิษต่ำ
การตรวจสอบโรงงานอย่างเข้มงวด: ทุกหน่วยถูกยกเลิกและทดสอบจากโรงงาน 100% วิธีนี้จะกำจัดตัวแปรของการสิ้นสุดของสนาม เพื่อให้มั่นใจว่าสายแพทช์ SC/APC-SC/APC ของสายเคเบิลกลม Orientalfiber 3 มม. ของคุณทำงานตามข้อกำหนดทันทีหลังการติดตั้ง
ความยืดหยุ่นทางกล: ออกแบบมาเพื่อทนต่อแรงยึดเหนี่ยว 50N สายเคเบิลเหล่านี้ถูกสร้างขึ้นเพื่อทนทานต่อความเค้นทางกายภาพที่พบบ่อยระหว่างการติดตั้งและการบำรุงรักษาในระยะยาว

การใช้งานเชิงกลยุทธ์ในอุตสาหกรรมที่หลากหลาย

ความอเนกประสงค์ของสายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC สายแพทช์ช่วยให้สามารถใช้งานได้ในสภาพแวดล้อมที่มีเดิมพันสูงต่างๆ ตั้งแต่ฮับข้อมูลเชิงพาณิชย์ไปจนถึงการตรวจสอบสาธารณูปโภค

ศูนย์ข้อมูลและเครือข่ายอีเธอร์เน็ต

ในศูนย์ข้อมูลที่มีความหนาแน่นสูง การจัดการสายเคเบิลถือเป็นสิ่งสำคัญอันดับแรก โปรไฟล์แบบกลมขนาด 3 มม. เป็นทางเลือกที่แข็งแกร่งแทนสายไฟที่บางกว่า โดยให้การป้องกันการกระแทกที่ดีกว่า ในขณะที่ยังคงความยืดหยุ่นที่จำเป็นสำหรับการเชื่อมต่อแผงแพทช์

FTTH และบริการโทรคมนาคม

สำหรับโครงการ Fiber-to-the-Home (FTTH) สายแพทช์เหล่านี้เชื่อมช่องว่างระหว่างเครือข่ายการกระจายแสงและอุปกรณ์ของสมาชิก ความสามารถในการจัดการบริการวิดีโอ ข้อมูล และเสียงไปพร้อมๆ กัน ทำให้บริการเหล่านี้กลายเป็นสิ่งสำคัญสำหรับผู้ให้บริการบรอดแบนด์สมัยใหม่

โครงการอุตสาหกรรมและโครงสร้างพื้นฐาน

นอกเหนือจากเครือข่ายสำนักงานมาตรฐานแล้ว ผลิตภัณฑ์ของ Orientalfiber ยังถูกนำมาใช้กันอย่างแพร่หลายในระบบไฟฟ้ากำลัง การขนส่งทางรถไฟ และการสื่อสารบนทางหลวง ความทนทานของสายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC สายแพทช์ช่วยให้มั่นใจถึงการทำงานที่มั่นคงในสภาพแวดล้อมที่มีความต้องการของการเชื่อมต่อส่วนหน้าทางอุตสาหกรรม

มาตรฐานความน่าเชื่อถือและการประกันคุณภาพ

Orientalfiber ดำเนินธุรกิจโรงงานเฉพาะทางสี่แห่งในฐานะส่วนหนึ่งของกลุ่มเทคโนโลยีโฟโตอิเล็กทริค Jiangsu Xuben การบูรณาการในแนวตั้งนี้ ครอบคลุมถึงสายเคเบิลภายในอาคาร สายเคเบิลภายนอก ส่วนประกอบ ODN และอุปกรณ์เครือข่าย ช่วยให้สามารถควบคุมคุณภาพได้ทั้งหมด

การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: ส่วนประกอบทั้งหมดเป็นไปตามข้อกำหนด RoHS ซึ่งตรงตามมาตรฐานสากลด้านความปลอดภัยต่อสิ่งแวดล้อม
เกณฑ์มาตรฐานความทนทาน: ด้วยคะแนนความสามารถในการทำซ้ำของการเชื่อมต่อมากกว่า 800 เท่า สายไฟเหล่านี้มีความน่าเชื่อถือสูงสำหรับการใช้งานอุปกรณ์ทดสอบที่มีการเสียบและถอดปลั๊กบ่อยครั้ง
ความเสถียรทางความร้อน: สายเหล่านี้รักษาประสิทธิภาพในช่วงอุณหภูมิที่กว้าง ตั้งแต่การจัดเก็บ -30°C ไปจนถึง +50°C ในสภาพแวดล้อมการทำงาน

ข้อมูลทางเทคนิค:

การก่อสร้าง	หน่วย	คำอธิบาย
โหมดไฟเบอร์		โหมดเดี่ยว: ITU-T G657A1
จำนวนไฟเบอร์		เริม
ความยาวคลื่น	นาโนเมตร	1310/1550
การสูญเสียการแทรก	เดซิเบล	≤0.30
การสูญเสียผลตอบแทน	เดซิเบล	≥55
เส้นผ่านศูนย์กลางของบัฟเฟอร์ไฟเบอร์	อืม	900
สีบัฟเฟอร์ไฟเบอร์		สีฟ้า
สีแจ็คเก็ตเคเบิล		สีดำ
วัสดุแจ็คเก็ตเคเบิล		LSZH
อิเล็กทริก		ฉนวนเอชดีพีอี
เส้นผ่านศูนย์กลางของสายเคเบิล	มม	Φ3.0 ±0.20
ความยาว	m	10 +0.5/-0 30 +0.5/-0 50 +0.5/-0 75 +1/-0 100 +1/-0
ประเภทตัวเชื่อมต่อ		SC/APC (สีเขียว)
ขัดปลายหน้า		เอพีซี
วัสดุปลอกโลหะ		เซรามิค
ความสามารถในการทำซ้ำการเชื่อมต่อ		> 800 ครั้ง
รัศมีการดัดงอน้อยที่สุด	มม	≥20
การเก็บรักษาไฟเบอร์/สายเคเบิลเป็นไปตาม	N	50N±2N ที่ 5N/s ระยะเวลา 120 วินาที
อุณหภูมิในการทำงาน	℃	0°C ~ +50°C
อุณหภูมิการติดตั้ง	℃	-30°C ~ +60°C
อุณหภูมิในการจัดเก็บ	℃	-30°C ~ +60°C

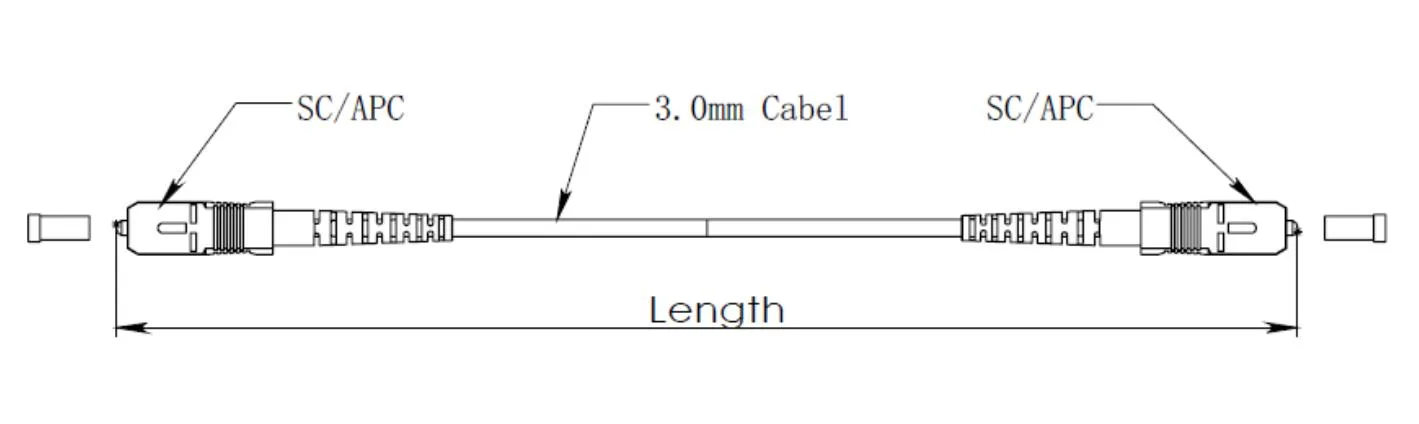

การวาดภาพมิติ:

3mm Round Cable SC/APC- SC/APC Patch Cords

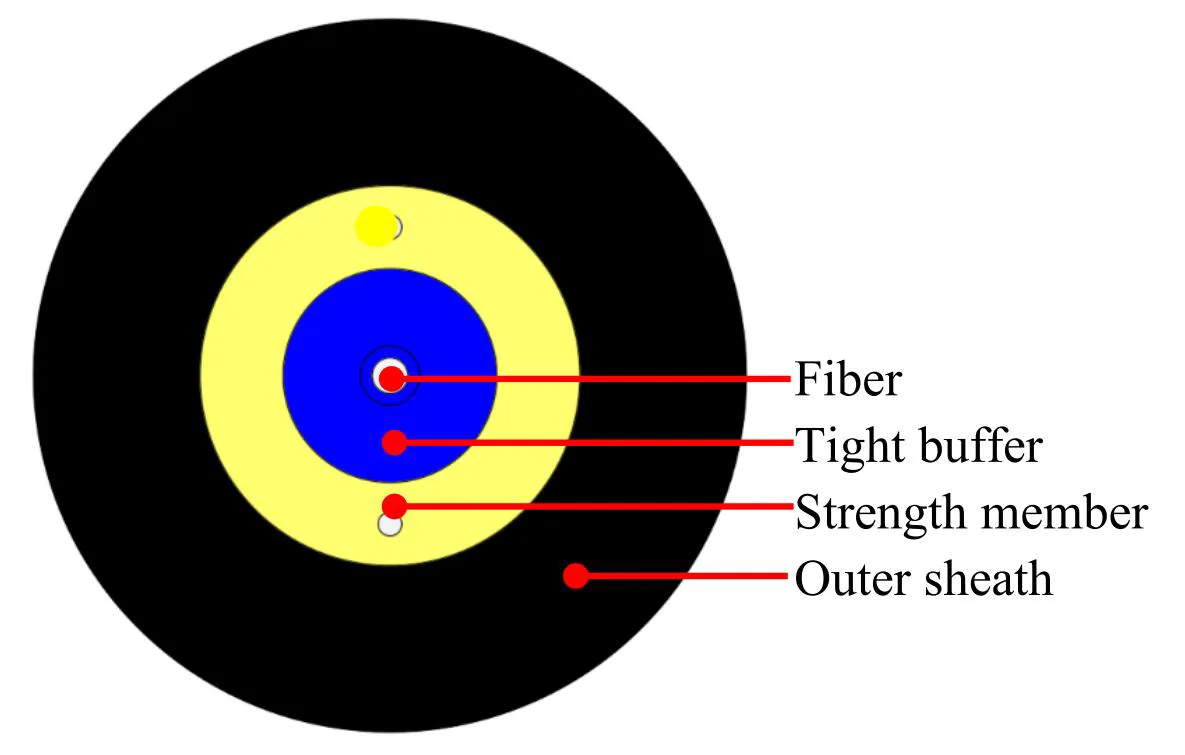

การก่อสร้างสายเคเบิล:

3mm Round Cable SC/APC- SC/APC Patch Cords

รายการ	ข้อมูลจำเพาะ
เส้นใยบัฟเฟอร์แน่น	จำนวนไฟเบอร์	1
	ชนิดไฟเบอร์	G.657A1
	สีไฟเบอร์	สีฟ้า
	วัสดุ	LSZH
	เส้นผ่านศูนย์กลาง	Φ0.9 ± 0.05 มม
	สีบัฟเฟอร์แน่น	สีฟ้า
สมาชิกที่แข็งแกร่ง	วัสดุ	เส้นด้ายอะรามิด
เปลือกนอก	วัสดุ	LSZH
	เส้นผ่านศูนย์กลาง	Φ3.0 ± 0.2 มม
	สีเปลือกนอก	สีดำ
เครื่องหมายหมึก	สี	สีขาว

ลักษณะเส้นใย:

คุณลักษณะทั้งหมดของไฟเบอร์เคเบิล (ไฟเบอร์ของสายเคเบิลสำเร็จรูป) จะต้องเป็นไปตามคำแนะนำของ ITU-T G.657A1 เป็นอย่างน้อย และต้องเป็นดังต่อไปนี้

รายการ	ข้อมูลจำเพาะ
ชนิดไฟเบอร์	โหมดเดี่ยว
วัสดุไฟเบอร์	เจือซิลิกา
ค่าสัมประสิทธิ์การลดทอน @ 1310 น @ 1383 นาโนเมตร @ 1460 นาโนเมตร @ 1550 น @ 1625 นาโนเมตร	≤ 0.35 เดซิเบล/กม ≤ 0.35 เดซิเบล/กม ≤ 0.25 เดซิเบล/กม ≤ 0.21 เดซิเบล/กม ≤ 0.23 เดซิเบล/กม
ความยาวคลื่นตัดสายเคเบิล	≤ 1260 นาโนเมตร
ความยาวคลื่นเป็นศูนย์กระจาย	1300 ~ 1324 นาโนเมตร
ความลาดชันเป็นศูนย์	≤ 0.092 พิโคเซคอน/(นาโนเมตร².กม.)
PMD @ 1550 นาโนเมตร	≤0.1 แรงม้า/กม^1/2
การกระจายตัวของสี @ 1285 ~ 1330 นาโนเมตร @ 1271 ~ 1360 นาโนเมตร @ 1550 น @ 1625 น	≤3 PS/(นาโนเมตร กม.) ≤5.3 พิโคเซคอน/(นาโนเมตร กม.) ≤18.0 แรงม้า/(นาโนเมตร กม.) ≤22 PS/(นาโนเมตร กม.)
เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร	8.8±0.4um
ข้อผิดพลาดของศูนย์กลางของ Core / Clad	≤ 0.5 หนอ
เส้นผ่านศูนย์กลางการหุ้ม	125.0 ± 0.7 หนอ
การหุ้มที่ไม่เป็นวงกลม	≤5%
เส้นผ่านศูนย์กลางการเคลือบหลัก	242 ± 7 หนอ
ความเข้มข้นของการเคลือบหลัก / การเคลือบ	≤10 ไมโครเมตร
การเคลือบผิวแบบไม่เป็นวงกลม	≤0.7%
การลดทอนด้วยการสูญเสียการดัดงอของสายเคเบิล 1 รอบ 1 รัศมี 10 มม 10 รอบ 1 รัศมี 15 มม	1550nm ≤Δ0.75dB/กม. 1625nm ≤Δ1.5dB/กม. 1550nm ≤Δ0.25dB/กม. 1625nm ≤Δ1.0dB/กม.

คำถามที่พบบ่อย (FAQ)

อะไรที่ทำให้ตัวเชื่อมต่อ SC/APC ในสายแพทช์ Orientalfiber นี้แตกต่างออกไป

การขัดเงา APC (การสัมผัสทางกายภาพแบบมุม) มีมุม 8 องศาที่ปลายของปลอกโลหะ การออกแบบนี้ช่วยให้มั่นใจได้ว่าแสงสะท้อนด้านหลังจะถูกดูดซับเข้าไปในแผ่นหุ้มไฟเบอร์ ซึ่งให้การสูญเสียผลตอบแทนที่ดีกว่าเมื่อเปรียบเทียบกับตัวเชื่อมต่อ UPC มาตรฐาน ซึ่งจำเป็นสำหรับวิดีโอที่มีความเที่ยงตรงสูงและการรับส่งข้อมูลทางไกล

ความยาวของสายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC Patch Cords สามารถปรับแต่งได้หรือไม่?

ใช่. แม้ว่าเราจะเสนอความยาวมาตรฐาน เช่น 10 ม. 30 ม. 50 ม. 75 ม. และ 100 ม. แต่ Orientalfiber มีตัวเลือกความยาวที่ปรับแต่งได้เพื่อให้เหมาะกับความต้องการทางสถาปัตยกรรมเฉพาะหรือโครงการทางวิศวกรรมที่มีเอกลักษณ์เฉพาะ

สายเคเบิลนี้เหมาะสำหรับการใช้งานแบบไรเซอร์หรือแนวนอนหรือไม่

อย่างแน่นอน. แจ็คเก็ต LSZH และเส้นผ่านศูนย์กลาง 3 มม. ได้รับการออกแบบมาเป็นพิเศษเพื่อให้ตรงตามข้อกำหนดด้านความปลอดภัยและโครงสร้างสำหรับการติดตั้งแบบแกนหลัก แนวนอน และแบบยกสูงภายในอาคารพาณิชย์และที่พักอาศัย

Orientalfiber สนับสนุนโครงการวิศวกรรมขนาดใหญ่อย่างไร

เราให้บริการโซลูชั่นเครือข่ายใยแก้วนำแสงแบบครบวงจรผ่านระบบโรงงานสี่แห่งของกลุ่มของเรา ซึ่งรวมถึงไม่เพียงแต่สายเคเบิลกลม Orientalfiber 3 มม. SC/APC- SC/APC Patch Cords เท่านั้น แต่ยังรวมถึงส่วนประกอบ ODN โดยรอบและอุปกรณ์ที่ใช้งานที่จำเป็นสำหรับการใช้งานเต็มรูปแบบ
