สายเคเบิลใยแก้วนำแสง ASU

โครงสร้างของสายเคเบิลใยแก้วนำแสง ASU คือการใส่เส้นใยออปติก250μmลงในหลอดหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมจะเต็มไปด้วยสารประกอบกันน้ำ ท่อหลวมและ FRP นั้นถูกบิดเข้าด้วยกัน เส้นด้ายปิดกั้นน้ำจะถูกเพิ่มเข้าไปในแกนสายเคเบิลเพื่อป้องกันการซึมของน้ำจากนั้นปลอกโพลีเอทิลีนจะถูกอัดขึ้นมาเพื่อสร้างสายเคเบิล Ripcord สามารถใช้เพื่อฉีกขาดได้ภายใต้ปลอกสายเคเบิล

ส่งคำถาม

รายละเอียดสินค้า

ลักษณะเฉพาะ

เทคโนโลยีการเคลือบและการบิดที่สองที่ไม่เหมือนใครให้พื้นที่เพียงพอและความต้านทานการดัดสำหรับเส้นใยออพติคอลดังนั้นจึงมั่นใจได้ว่าเส้นใยออพติคอลในสายเคเบิลมีประสิทธิภาพการใช้แสงที่ดี

คุณสมบัติเชิงกลและอุณหภูมิที่ดี

วัตถุดิบคุณภาพสูงรับประกันอายุการใช้งานที่ยาวนานของสายเคเบิล

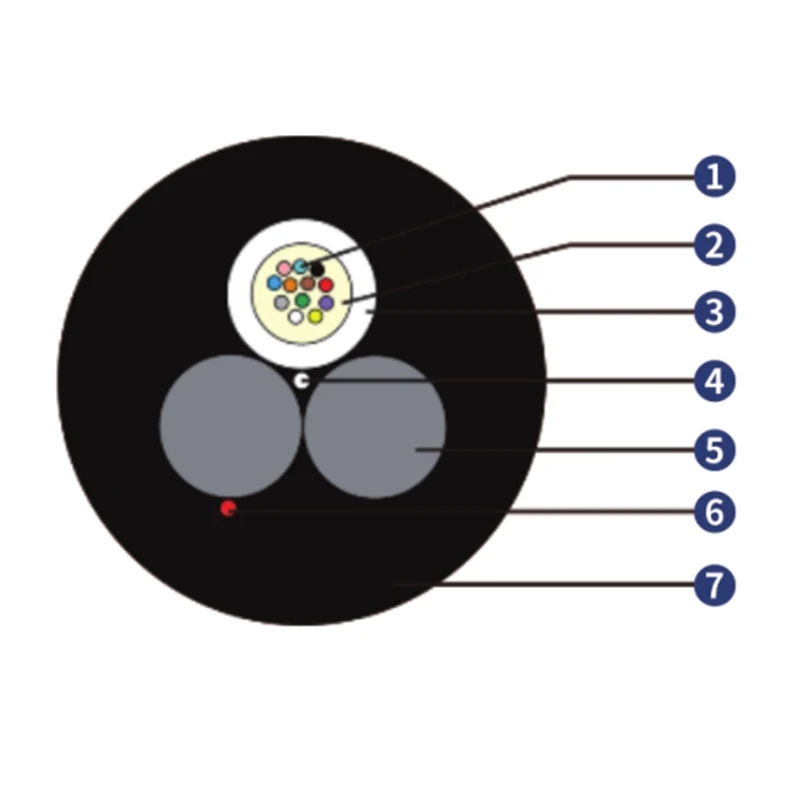

การวาดโครงสร้าง

1. ใยแก้วนำแสง

2. สารประกอบไส้หลอด

3. หลอดหลวม

4. เส้นด้ายบล็อกน้ำ

5. สมาชิกความแข็งแกร่ง

6. RIPCORD

7. ปลอกด้านนอก

ASU Fiber Optic Cable

พารามิเตอร์ทางเทคนิค

แกนไฟเบอร์		1-12		24
ช่วง		80 เมตร	120 เมตร	80 เมตร	120 เมตร
ประเภทไฟเบอร์		G.652D
ท่อหลวม	วัสดุ	PBT
	เส้นผ่าศูนย์กลาง	2.0 ± 0.06 มม.	2.5 ± 0.06 มม.	3.0 ± 0.1 มม.
	ความหนา	0.32 ± 0.03 มม.	0.35 ± 0.03 มม.	0.50 ± 0.05 มม.
	สี	สีขาว
สมาชิกแข็งแกร่ง	วัสดุ	พอลิเมอร์เสริมเส้นใย (FRP)
	เส้นผ่าศูนย์กลาง	2.0 ± 0.05 มม.	2.5 ± 0.05 มม.	2.0 ± 0.05 มม.	2.5 ± 0.05 มม.
ปลอกด้านนอก	วัสดุ	PE
	ความหนา	1.0 ± 0.1 มม.
สายไฟ	วัสดุ	ไนลอน
	สี	สีแดง
	ตัวเลข	1
เส้นผ่านศูนย์กลางสายเคเบิล		6.6 ± 0.2 มม.	7.6 ± 0.2 มม.	7.5 ± 0.2 มม.	8.2 ± 0.2 มม.
น้ำหนักสายเคเบิล		45 ± 5.0kg/km	62 ± 5.0kg/km	52 ± 5.0kg/km	65 ± 5.0kg/km
ความต้านทานแรงดึงที่อนุญาต		1500N	2000n	1500N	2000n
ความต้านทานต่อการบดขยี้ที่อนุญาต		2200N/100 มม.
นาที. รัศมีการดัด	ไม่มีความตึงเครียด	10.0*เส้นผ่านศูนย์กลางสายเคเบิล
	ความตึงเครียดสูงสุด	20.0*เส้นผ่านศูนย์กลางสายเคเบิล
ช่วงอุณหภูมิ	การติดตั้ง	-20 ~+60 ℃（ -4 ~ 140 ℉)
	การขนส่ง/การจัดเก็บ	-40 ~+70 ℃（ -4 ~ 158 ℉)
	การดำเนินการ	-40 ~+70 ℃（ -4 ~ 158 ℉)
