สายเคเบิลใยแก้วนำแสงทางอากาศ ADSS ที่รองรับตนเองด้วยอิเล็กทริกทั้งหมด

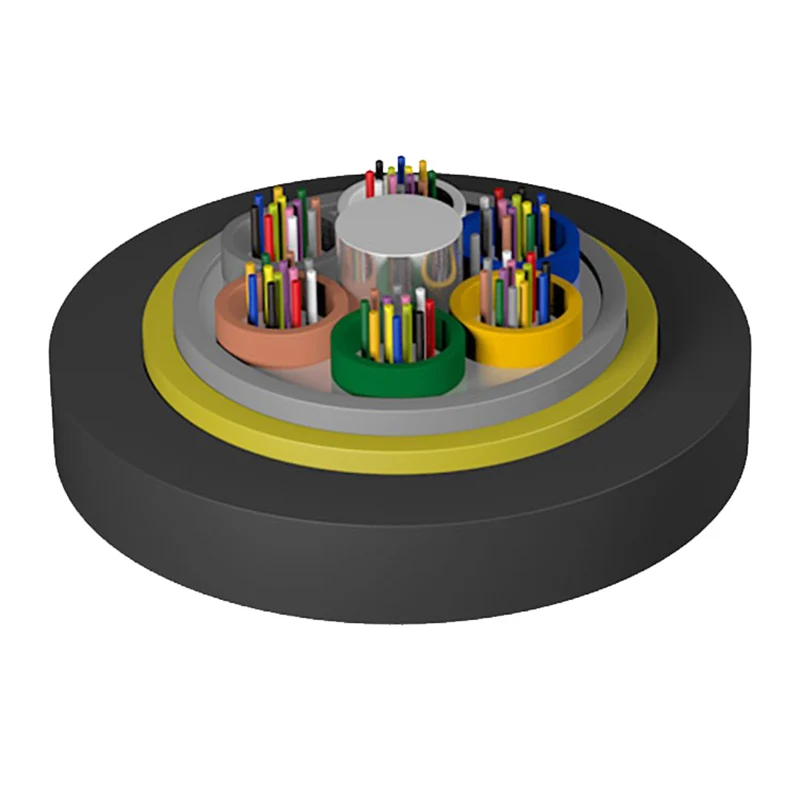

สายเคเบิลใยแก้วนำแสง ADSS ที่รองรับตัวเองด้วยอิเล็กทริกทั้งหมดใช้โครงสร้างการพันชั้นของท่อแบบหลวม และใยแก้วนำแสง 250μm ถูกหุ้มไว้ในท่อแบบหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อแบบหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำ ท่อที่หลวม (และเชือกเติม) ถูกบิดไปรอบๆ แกนเสริมตรงกลางที่ไม่ใช่โลหะ (FRP) เพื่อสร้างแกนสายเคเบิลขนาดกะทัดรัด และช่องว่างของแกนสายเคเบิลจะเต็มไปด้วยจาระบีปิดกั้นน้ำ แกนสายเคเบิลถูกอัดด้วยเปลือกด้านในโพลีเอทิลีน (PE) จากนั้นหุ้มด้วยอะรามิดเพื่อเสริมแรง และสุดท้ายถูกอัดด้วยเปลือกด้านนอกโพลีเอทิลีน (PE) หรือเปลือกด้านนอกด้วยไฟฟ้า (AT)

ส่งคำถาม

รายละเอียดสินค้า

มูลนิธิความเป็นเลิศทางวิศวกรรมและการผลิต

การผลิตของสายเคเบิลใยแก้วนำแสงทางอากาศ ADSS ที่รองรับตนเองด้วยอิเล็กทริกทั้งหมดมีศูนย์กลางอยู่ที่จิตวิญญาณแห่งงานฝีมือ กลุ่มของเราดำเนินงานสิ่งอำนวยความสะดวกพิเศษสี่แห่ง ครอบคลุมสายเคเบิลในร่ม/กลางแจ้ง ส่วนประกอบ ODN และอุปกรณ์เครือข่าย เพื่อให้มั่นใจว่าส่วนประกอบทุกชิ้นตรงตามมาตรฐานสากลที่เข้มงวด

คุณภาพที่ผ่านการรับรอง: กระบวนการผลิตของเราได้รับการรับรองมาตรฐาน ISO9001 และ ISO45001 อย่างต่อเนื่อง
การยอมรับทั่วโลก: ผลิตภัณฑ์ของ Orientalfiber ถูกนำมาใช้กันอย่างแพร่หลายโดยผู้ให้บริการโทรคมนาคมและอุตสาหกรรมวิทยุ/โทรทัศน์ทั่วโลก ซึ่งพิสูจน์ความน่าเชื่อถือในโครงการวิศวกรรมขนาดใหญ่

โครงสร้างทางเทคนิคหลัก

ที่สายเคเบิลใยแก้วนำแสงทางอากาศ ADSS ที่รองรับตนเองด้วยอิเล็กทริกทั้งหมดใช้โครงสร้างการพันชั้นท่อหลวมที่ซับซ้อน การออกแบบนี้ช่วยให้มั่นใจได้ว่าเส้นใยแสง 250μm ได้รับการปกป้องภายในหลอดโมดูลัสสูงที่เติมด้วยสารประกอบกันน้ำแบบพิเศษ

สมาชิกที่แข็งแกร่ง: แกนกลาง FRP (พลาสติกเสริมไฟเบอร์) ที่ไม่ใช่โลหะป้องกันการเหนี่ยวนำแม่เหล็กไฟฟ้า
การปิดกั้นน้ำ: แกนสายเคเบิลเต็มไปด้วยจาระบีปิดกั้นน้ำเพื่อป้องกันความชื้นเข้าไป
การเสริมแรง: ใช้เส้นด้ายอะรามิดที่มีความแข็งแรงสูงเพื่อให้เกิดแรงตึงที่จำเป็นสำหรับการติดตั้งทางอากาศในระยะไกล
การป้องกันด้านนอก: เรามีปลอกด้านนอกเป็นโพลีเอทิลีน (PE) หรือแบบป้องกันการติดตาม (AT) ทั้งนี้ขึ้นอยู่กับความเข้มของสนามไฟฟ้า

มุมมองการจัดซื้อจัดจ้าง: การแก้ปัญหาความท้าทายด้านการเชื่อมต่อ

1. การติดตั้งและประสิทธิภาพ Live-Line

ปัญหาสำคัญในการใช้เครือข่ายคือต้นทุนไฟฟ้าดับ ที่สายเคเบิลใยแก้วนำแสงทางอากาศ ADSS ที่รองรับตนเองด้วยอิเล็กทริกทั้งหมดจากโอเรียนเต็ลไฟเบอร์สามารถติดตั้งได้โดยไม่ต้องปิดเครื่อง ซึ่งช่วยลดเวลาหยุดทำงานและค่าแรงสำหรับผู้ให้บริการสาธารณูปโภคได้อย่างมาก

2. ความยืดหยุ่นต่อสิ่งแวดล้อมและความแข็งแกร่งทางกล

ด้วยความสามารถในการขยายช่วงสูงสุดเกิน 1,000 ม. สายเคเบิลนี้ได้รับการออกแบบมาให้ทนทานต่อภาระน้ำแข็งหนักและความเร็วลมที่สูง โครงสร้างน้ำหนักเบาช่วยลดภาระทางกลบนหอคอยและส่วนรองรับที่มีอยู่ ทำให้มั่นใจได้ว่าโครงสร้างของสายไฟยังคงไม่บุบสลาย

3. ความเข้ากันได้ของไฟฟ้าแรงสูงและอายุการใช้งานยาวนาน

ที่สายเคเบิลใยแก้วนำแสงทางอากาศ ADSS ที่รองรับตนเองด้วยอิเล็กทริกทั้งหมดได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับสภาพแวดล้อมที่มีไฟฟ้าแรงสูง สำหรับท่อขนาด 110kV และ 220kV การใช้ปลอก AT (ป้องกันการติดตาม) ของเราป้องกันการกัดเซาะของไฟฟ้า และรองรับอายุการใช้งานการออกแบบได้นานกว่า 30 ปี

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

พารามิเตอร์ทางเทคนิค

อ้างอิง เส้นผ่านศูนย์กลางภายนอก (มม.)	อ้างอิง น้ำหนัก (กก./กม.)		รับ สูงสุดรายวัน ความตึงเครียดในการทำงาน (กิโลนิวตัน)	ความตึงเครียดในการทำงานสูงสุดที่อนุญาต (กิโลนิวตัน)	ทำลายความแข็งแกร่ง (กิโลนิวตัน)	สมาชิกผู้เข้มแข็ง ซีเอสเอ (มม.2)	โมดูลัสความยืดหยุ่น (กิโลนิวตัน/มม.2)	ค่าสัมประสิทธิ์การขยายตัวของความร้อน ×10-6/เค	ช่วงที่เหมาะสม (มาตรฐาน NESC, ม.)
อ้างอิง เส้นผ่านศูนย์กลางภายนอก (มม.)	ปลอก PE	ที่ ฝัก	รับ สูงสุดรายวัน ความตึงเครียดในการทำงาน (กิโลนิวตัน)	ความตึงเครียดในการทำงานสูงสุดที่อนุญาต (กิโลนิวตัน)	ทำลายความแข็งแกร่ง (กิโลนิวตัน)	สมาชิกผู้เข้มแข็ง ซีเอสเอ (มม.2)	โมดูลัสความยืดหยุ่น (กิโลนิวตัน/มม.2)	ค่าสัมประสิทธิ์การขยายตัวของความร้อน ×10-6/เค	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

การจัดเก็บ/อุณหภูมิในการทำงาน: -40 ℃-+ 70 ℃

ลักษณะทางแสง

ประเภทไฟเบอร์ออปติก	（+20°C）				แบนด์วิธ		รูรับแสงตัวเลข	ตัดความยาวคลื่นของสายเคเบิลออปติก
ประเภทไฟเบอร์ออปติก	@850นาโนเมตร	@1300นาโนเมตร	@1310nm	@1550นาโนเมตร	@850นาโนเมตร	@1300นาโนเมตร	รูรับแสงตัวเลข	ตัดความยาวคลื่นของสายเคเบิลออปติก
ก.652	---	---	≤0.36dB/กม	≤0.22dB/กม	---	---	---	≤1260นาโนเมตร
ก.655	---	---	≤0.40dB/กม	≤0.23dB/กม	---	---	---	≤1450นาโนเมตร
50/125µm	≤3.3dB/กม	≤1.2dB/กม	---	---	≥500MHz·กม	≥500MHz·กม	0.200±0.015 นาโน	---
62.5/125µm	≤3.5dB/กม	≤1.2dB/กม	---	---	≥200MHz·กม	≥500MHz·กม	0.275±0.015 นาโน	---

บันทึก:

ก. ตารางมีเพียงส่วนหนึ่งของสาย ADSS เท่านั้นที่แสดงอยู่ในรายการ สาย ADSS ที่มีช่วงอื่นๆ สามารถสอบถามได้จากพนักงานขาย

ข. ข้อมูลจำเพาะในตารางมีเงื่อนไขว่าไม่มีส่วนสูงต่างกันและความย้อยในการติดตั้งอยู่ที่ 1%

ค. จำนวนเส้นใยคือ 2 ถึง 72 การระบุเส้นใยเป็นไปตามมาตรฐานแห่งชาติ

ใบสมัคร: ทางอากาศที่รองรับตนเอง

ลักษณะสำคัญและประสิทธิภาพ

ขนาดที่เหมาะสมที่สุด: เส้นผ่านศูนย์กลางของสายเคเบิลขนาดเล็กช่วยลดผลกระทบของปัจจัยด้านสิ่งแวดล้อม เช่น ลมและน้ำแข็ง

คุณสมบัติแรงดึงที่เหนือกว่า: ปริมาณเส้นด้ายอะรามิดที่แม่นยำถูกคำนวณสำหรับแต่ละโครงการเพื่อให้ตรงตามข้อกำหนดด้านช่วงเฉพาะ

การปฏิบัติตามข้อกำหนด: สาย ADSS ของเราเป็นไปตามมาตรฐาน IEEE 1222 และ IEC 60794-1 โดยสมบูรณ์

ความเสถียรทางความร้อน: รักษาประสิทธิภาพที่ยอดเยี่ยมตลอดช่วงอุณหภูมิการทำงานที่หลากหลาย

การประยุกต์เชิงกลยุทธ์

สายเคเบิลใยแก้วนำแสง ADSS แบบรองรับตัวเองแบบอิเล็กทริกทั้งหมดเป็นตัวเลือกที่ต้องการสำหรับ:

โทรคมนาคม: สายหลักระดับผู้ให้บริการและการส่งข้อมูลเครือข่ายท้องถิ่น

สาธารณูปโภคด้านไฟฟ้า: สายส่งไฟฟ้าแรงสูงระดับต่างๆ (10kV ถึง 220kV)

โครงสร้างพื้นฐานทางอุตสาหกรรม: การเชื่อมต่อส่วนหน้าในด้านพลังงานไฟฟ้า การขนส่งทางรถไฟ และทางหลวง

คำถามที่พบบ่อย (FAQ)

ถาม: วัสดุเปลือกนอกถูกกำหนดสำหรับระดับแรงดันไฟฟ้าที่แตกต่างกันอย่างไร

ตอบ: สำหรับสายไฟขนาด 10kV และ 35kV โดยทั่วไปจะใช้ปลอกโพลีเอทิลีน (PE) สำหรับสายไฟขนาด 110kV และ 220kV เราจะคำนวณความแรงของสนามไฟฟ้าที่จุดแขวน และใช้เปลือกนอก AT (ป้องกันการติดตาม) เพื่อป้องกันการเสื่อมสภาพ

ถาม: ความสามารถในการขยายสูงสุดของสายเคเบิล ADSS ของ Orientalfiber คือเท่าใด

ตอบ: แม้ว่าช่วงจะแตกต่างกันไปตามข้อกำหนดของโครงการ แต่สายเคเบิลใยแก้วนำแสง ADSS แบบรองรับตัวเองแบบอิเล็กทริกทั้งหมดสามารถออกแบบให้มีช่วงที่เกิน 1,000 ม. ได้

ถาม: สายเคเบิลนี้สามารถใช้กับเสาไฟฟ้าที่มีอยู่ได้หรือไม่

ก. ใช่. เนื่องจากมีน้ำหนักเบาและไม่ใช่โลหะ จึงเหมาะอย่างยิ่งสำหรับการเพิ่มความสามารถในการสื่อสารให้กับโครงสร้างพื้นฐานการกระจายและการส่งพลังงานที่มีอยู่โดยไม่ต้องเพิ่มน้ำหนักอย่างมีนัยสำคัญ
