สายเคเบิลลดลงของท่อนำ

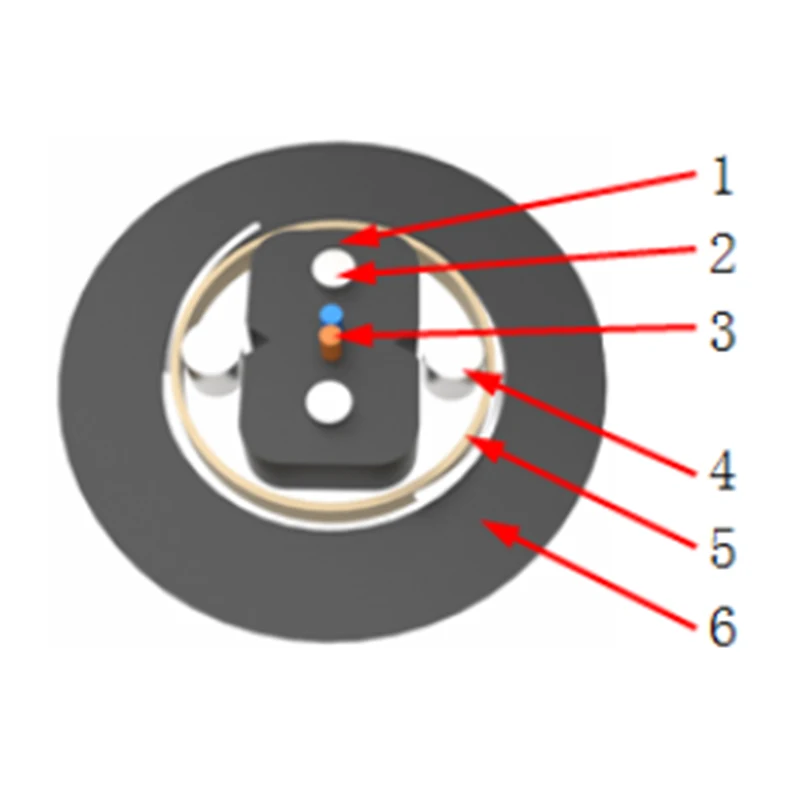

เลขที่

รายการ

วัสดุ

1

ปลอกด้านใน

PVC、 LSZH

2

สมาชิกแข็งแกร่ง

ลวดเหล็ก, FRP, KFRP

3

เส้นใย

G.652D (B1.3), G.657A1 (B6A1), G.657A2 (B6A2) ...

4

สมาชิกสนับสนุนความแข็งแกร่ง

ลวดเหล็ก FRP

5

วัสดุปิดกั้นน้ำ

เทปปิดกั้นน้ำ

6

เลเยอร์หุ้มเกราะ

เทปอลูมิเนียม

7

ปลอกด้านนอก

lszh、 pe

8

สี

สีดำ

ประเภทสายเคเบิล

มิติ

แรงดึง

ความต้านทานต่อการบดขยี้

รัศมีการดัด

หน่วย

สายเคเบิล

ระยะยาว

ระยะสั้น

ระยะยาว

ระยะสั้น

คงที่

พลวัต

(มม.)

(n)

(N/100 มม.)

—

gjyxfha - 1/2/4

2.0 × 3.0

7.5

300

600

1000

2200

10 · D

20 · D

ยิปซี - 1/2/4

2.0 × 3.0

7.5

300

600

1000

2200

10 · D

20 · D

ประเภทไฟเบอร์

การลดทอน (สูงสุด)

การสูญเสียมาโครโค้ง (สูงสุด)

1310nm

1550Nm

φ30mm

10 วงกลม (เทิร์น)

φ20มม.

1 วงกลม (เทิร์น)

φ15mm

1 วงกลม (เทิร์น)

φ32mm

1 วงกลม (เทิร์น)

φ60mm

100 วงกลม (เทิร์น)

(db/km)

(DB)

G.652 D

0.40

0.30

N/A

N/A

N/A

0.05 @1550nm

0.05 @1625nm

G.657 A1

0.40

0.30

0.25 @1550nm

1.00 @1625nm

0.75 @1550nm

1.50 @1625nm

N/A

N/A

N/A

G.657 A2

0.40

0.30

0.03 @1550nm

0.10 @1625nm

0.1 @1550nm

0.2 @1625nm

0.5 @1550nm

1.0 @1625nm

N/A

N/A

การขนส่งและการจัดเก็บ

การติดตั้ง

การดำเนินการ

ข้อสังเกต

-40 ℃ - +60 ℃

-30 ℃ - +50 ℃

-40 ℃ - +60 ℃

rohs
