สายเคเบิลดร็อปไฟเบอร์ออปติกรอบก่อน

สายเคเบิลดร็อปใยแก้วนำแสงแบบรอบก่อนที่จะให้โซลูชันการเชื่อมต่อที่แข็งแกร่งและปิดผนึกสำหรับไฟเบอร์ไปยังบ้าน (FTTH) ผ่านระบบการเชื่อมต่อที่รวดเร็วและแม่นยำลดเวลาการติดตั้งข้อผิดพลาดทางเทคนิคและการบำรุงรักษา นอกจากนี้ยังรับประกันความน่าเชื่อถือและความทนทานของเครือข่ายสูง

ส่งคำถาม

รายละเอียดสินค้า

สายเคเบิลดร็อปไฟเบอร์ออปติกแบบกลมที่สิ้นสุดนี้เป็นโหมดออพติคอลเดี่ยว G657 พร้อมตัวเชื่อมต่อ SC/APC เสริมที่ปลายด้านหนึ่งและอีกด้านหนึ่งเปิดอยู่เฟอร์รูขั้วบวกคือเซอร์โคเนียม การก่อสร้างสายเคเบิล: G657A1/G657A2 5 มม. สายเคเบิลด้านนอก

ตัวเชื่อมต่อด้านข้าง: ตัวเชื่อมต่อ SC/APC เสริมต่อ IEC 61754-4

B ตัวเชื่อมต่อด้าน B: เปิด

สายเคเบิล: 5 มม., HDPE, สีดำ/สีเทา

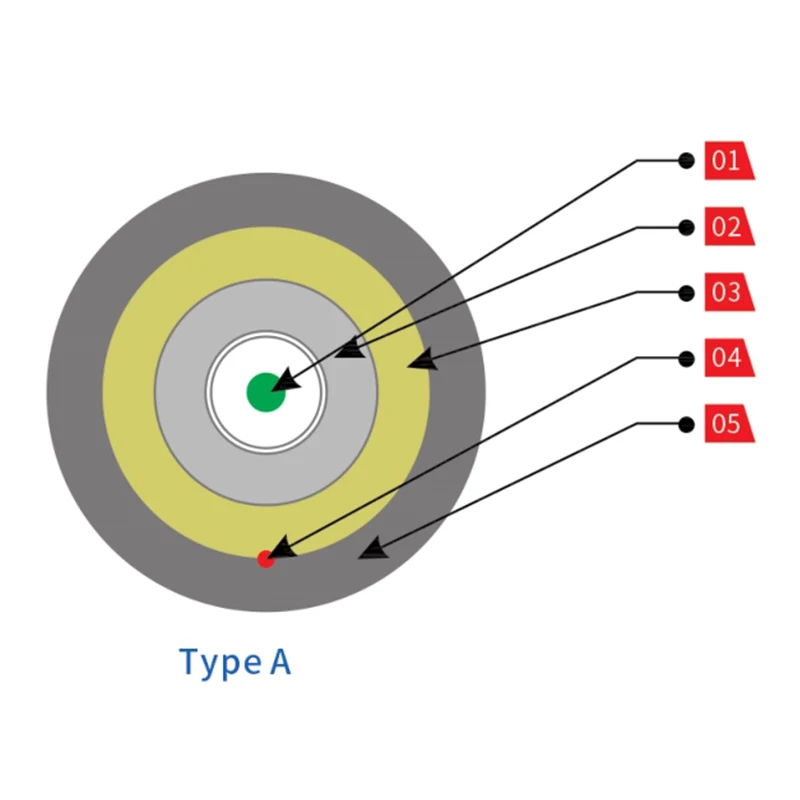

การวาดโครงสร้าง

บัฟเฟอร์900μm

หลอด PBT

ไฟเบอร์กลาสที่ปิดกั้นน้ำและบัฟเฟอร์เส้นใยเส้นด้ายอะรามิด

การฉีกขาด

แจ็คเก็ต LSZH

Pre-terminated Round Fiber Optic Drop Cable

พิมพ์ A

บัฟเฟอร์900μm

ปลอกด้านใน

ไฟเบอร์กลาสที่ปิดกั้นน้ำและบัฟเฟอร์เส้นใยเส้นด้ายอะรามิด

สมาชิกแข็งแกร่ง

การฉีกขาด

ปลอกด้านนอก

เส้นสีฟ้า

Pre-Terminated Round Fiber Optic Drop Cable

ประเภท B

รายละเอียดของตัวเชื่อมต่อ

รุ่น: Type E

สี: สีดำ

วัสดุ: PC+ABS

ตัวเชื่อมต่อ: SC/APC

สายเคเบิลที่ใช้งานได้: สายดร็อป 5 มม.

ลักษณะเฉพาะ

การออกแบบแบบแยกส่วนง่ายต่อการขยาย

สามารถใช้งานได้และติดตั้งภายนอก

ระดับการป้องกัน: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

ข้อกำหนดทางแสง

พารามิเตอร์	ค่า
ประเภทตัวเชื่อมต่อ	e ประเภท
การสูญเสียการแทรกตัวเชื่อมต่อ (DB)	IL: ≤0.3dB สูงสุด 0.3dB + 0.4dB/km * l (km) @ 1310nm สูงสุด 0.3dB + 0.35dB/km * l (km) @ 1550nm ตามวิธี IEC 61300-3-4 B
ตัวเชื่อมต่อการสูญเสียผลตอบแทน (db)	RL: ≥55dB นาที. 60dB @ 1310 & 1550Nm ตาม IEC 61300-3-6
ความยาวสายเคเบิล (M)	50, 100, 150, 200, 250, ฯลฯ
ระดับการป้องกัน	IP 68

ชุดประกอบสายเคเบิล

การสูญเสียการแทรก: สูงสุด 0.3dB + 0.35dB/km * l (km) @ 1310nm

สูงสุด 0.3dB + 0.21dB/km * l (km) @ 1550nm

ตามวิธี IEC 61300-3-4 B

การสูญเสียคืน: นาที 60 dB @ 1310 & 1550Nm

ตาม IEC 61300-3-6

ข้อกำหนดทางกล

รายการ	วิธีการทดสอบ	ความต้องการ
แรงดึง	IEC 60794-1-E1 (1,000n/1h)	การยืดตัวของเส้นใย≤0.40% การยืดตัวที่เหลือ≤ 0.05% การลดทอนการเปลี่ยนแปลง≤ 0.1 dB @1550nm
การแบน	IEC 60794-1-E3 (1,000 n/100 มม. ใน 15 นาที)	การลดทอนการเปลี่ยนแปลง≤ 0.1 dB @1550nm
ผลกระทบ	IEC 60794-1-2-E4 (5n.m Impact และ D = 300mm)	การลดทอนการเปลี่ยนแปลง≤ 0.1 dB @1550nm
แรงบิด	IEC 60794-1-2-E7 (โหลด 25n และ 10 รอบ)	การลดทอนการเปลี่ยนแปลง≤ 0.1 dB @1550nm
ความโค้ง	IEC 60794-1-2-E6 (D = 100 มม. และ 55N โหลด 25 รอบ)	การลดทอนการเปลี่ยนแปลง≤ 0.1 dB @1550nm
ช่วงอุณหภูมิ	IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C)	การลดทอนการเปลี่ยนแปลง≤ 0.2 dB @1550nm
การเจาะน้ำ	IEC 60794-1-2-F5A (ความยาว 3 ม., ความสูง 1 ม., 24 ชั่วโมง)	สิ้นสุดการรั่วไหลของน้ำ
ฝักหด	EIA-RS-455-86 (85 ° C, 4hrs) EIA-RS-455-86 (85 ° C, 4 ชั่วโมง)	≤ 5.0%
Rohs (2011/65/me)	ปฏิบัติตาม
