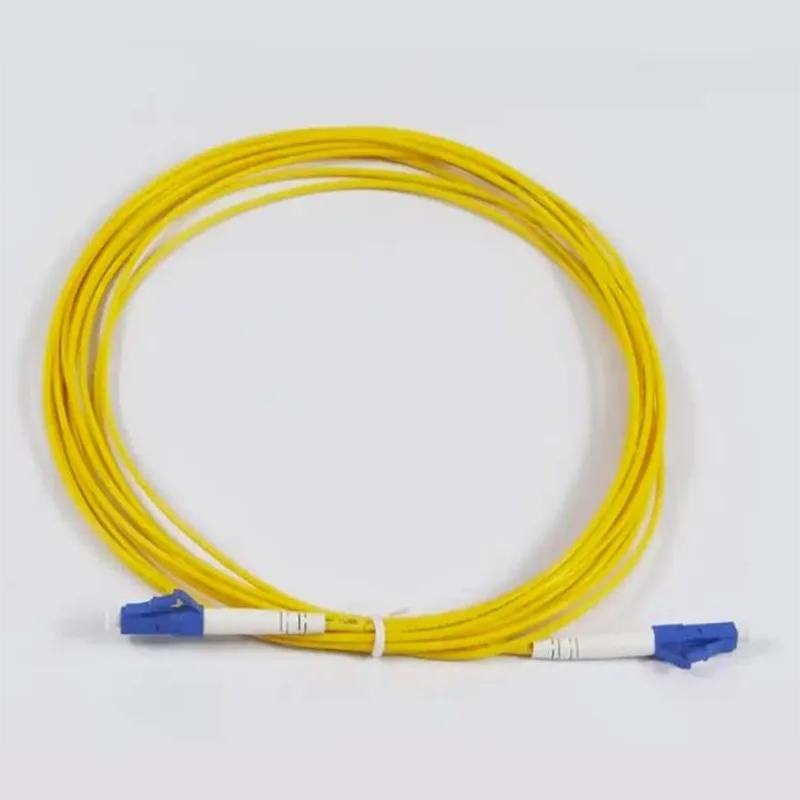

สายเคเบิลกลม 3 มม. LC/UPC- LC/UPC สายแพทช์

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

ส่งคำถาม

รายละเอียดสินค้า

ที่สายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsเป็นส่วนประกอบที่สำคัญสำหรับสภาพแวดล้อมการแพตช์ไฟเบอร์ออปติกความหนาแน่นสูง ผลิตโดย Orientalfiber ซึ่งเป็นแบรนด์ภายใต้กลุ่มเทคโนโลยีโฟโตอิเล็กทริค Jiangsu Xuben สายแพทช์เหล่านี้ได้รับประโยชน์จากฐานการผลิตขนาด 15,000 ตารางเมตรและกระบวนการผลิตขั้นสูง โดยเลือกแหล่งที่สายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsวิศวกรเครือข่ายได้รับผลิตภัณฑ์ที่ได้รับการสนับสนุนจากการรับรอง ISO9001 และ ISO45001 ซึ่งรับประกันประสิทธิภาพที่เชื่อถือได้ในศูนย์ข้อมูลที่สำคัญและฮับโทรคมนาคมทั่วโลก

การออกแบบทางเทคนิคและความสมบูรณ์ของสัญญาณ

วิศวกรรมที่อยู่เบื้องหลังการสายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsมุ่งเน้นไปที่ความแม่นยำสูงและการลดทอนสัญญาณต่ำ สายเคเบิลเหล่านี้ใช้ไฟเบอร์โหมดเดี่ยว G657A1 ออกแบบมาเพื่อรองรับความต้องการทางกายภาพของการจัดเส้นทางสายเคเบิลสมัยใหม่

ส่วนประกอบที่แม่นยำและคุณภาพการสร้าง

ตัวเชื่อมต่อความแม่นยำสูง LC/UPC: ตัวเชื่อมต่อ LC ฟอร์มแฟคเตอร์ขนาดเล็กช่วยเพิ่มความหนาแน่นของพอร์ตในสวิตช์และแผงแพทช์ การขัดเงา UPC (การสัมผัสทางกายภาพแบบพิเศษ) ช่วยให้มั่นใจได้ถึงการสูญเสียกลับที่ ≥50dB ซึ่งเป็นมาตรฐานสำหรับการใช้งานอีเธอร์เน็ตความเร็วสูง
แจ็คเก็ต LSZH 3.0 มม.: สายเคเบิลกลมขนาด 3 มม. ต่างจากสายเคเบิลกลมขนาด 3 มม. ที่ต่างจากทางเลือกอื่นที่บางกว่า 2.0 มม. ให้การป้องกันทางกลไกที่ดียิ่งขึ้น วัสดุฮาโลเจนที่มีควันต่ำ (LSZH) ช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดด้านความปลอดภัยสำหรับการติดตั้งภายในอาคาร โดยเฉพาะอย่างยิ่งในสายเคเบิลแบบยกและแนวนอน
เทคโนโลยีปลอกโลหะเซรามิก: ตัวเชื่อมต่อแต่ละตัวมีปลอกโลหะเซรามิกคุณภาพสูงที่รักษาการจัดตำแหน่งที่แม่นยำตลอดรอบการผสมพันธุ์มากกว่า 800 รอบ
ความไม่รับรู้การโค้งงอ: ด้วยรัศมีการโค้งงอขั้นต่ำที่ ≥20 มม. สายเหล่านี้จึงรักษาความสมบูรณ์ของสัญญาณแม้ว่าจะส่งผ่านมุมที่คับแคบในชั้นวางเซิร์ฟเวอร์ที่แออัดก็ตาม

การใช้งานอุตสาหกรรมที่หลากหลาย

การประยุกต์ใช้สายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsครอบคลุมทั่วทั้งหลายภาคส่วน โดยมอบเลเยอร์ทางกายภาพที่มีความเสถียรซึ่งจำเป็นสำหรับบริการที่มีแบนด์วิธสูง

ศูนย์ข้อมูลองค์กรและระบบอีเธอร์เน็ต

ในแกนหลักของเครือข่าย สายแพตช์เหล่านี้จะเชื่อมต่อตัวรับส่งสัญญาณความเร็วสูงกับเฟรมการกระจาย แจ็คเก็ต LSZH สีเหลืองให้การระบุที่ชัดเจนสำหรับลิงค์ไฟเบอร์โหมดเดี่ยว ช่วยให้บำรุงรักษาและแก้ไขปัญหาได้ง่ายขึ้น

FTTH และโครงสร้างพื้นฐานบรอดแบนด์

ในฐานะตัวเลือกหลักสำหรับการใช้งาน Fiber-to-the-Home (FTTH) ความทนทานของสายเคเบิล 3 มม. ทำให้เหมาะสำหรับการเชื่อมต่อระหว่างเทอร์มินัลเครือข่ายแบบออปติก (ONT) และกล่องกระจายสัญญาณ รองรับการส่งมอบบริการวิดีโอ ข้อมูล และเสียงไปยังผู้ใช้ปลายทางได้อย่างราบรื่น

การเชื่อมต่อทางอุตสาหกรรมและการขนส่ง

นอกเหนือจากไอทีมาตรฐานแล้ว ผลิตภัณฑ์ของ Orientalfiber ยังถูกรวมเข้ากับโครงข่ายไฟฟ้าและระบบสื่อสารการขนส่งทางราง โครงสร้างที่แข็งแกร่งของสายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsช่วยให้มั่นใจได้ว่าสามารถทนต่อแรงสั่นสะเทือนและความผันผวนของสภาพแวดล้อมที่พบในการเชื่อมต่อส่วนหน้าทางอุตสาหกรรม

คำถามที่พบบ่อย (FAQ)

อาร์อะไรประโยชน์หลักของเส้นผ่านศูนย์กลาง 3 มม. สำหรับสายแพทช์ LC/UPC เหล่านี้คืออะไร

เส้นผ่านศูนย์กลาง 3 มม. ให้ความต้านทานแรงดึงและความต้านทานการกระแทกที่เหนือกว่าเมื่อเปรียบเทียบกับสายแพทช์ที่บางกว่า สิ่งนี้ทำให้สายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsเหมาะสำหรับสายเคเบิลแกนหลักและแนวนอนมากกว่าซึ่งสายเคเบิลอาจต้องได้รับการจัดการทางกายภาพมากกว่า

ตัวเชื่อมต่อ LC/UPC รองรับการส่งข้อมูลความเร็วสูงหรือไม่
ใช่. ตัวเชื่อมต่อ LC/UPC เป็นมาตรฐานอุตสาหกรรมสำหรับการใช้งานไฟเบอร์โหมดเดี่ยว ด้วยการสูญเสียส่งคืนที่ ≥50dB และการสูญเสียการแทรกต่ำ ทำให้สามารถใช้งานร่วมกับแอปพลิเคชันอีเทอร์เน็ต 10G, 40G และ 100G ได้อย่างสมบูรณ์

สายเคเบิลเหล่านี้สามารถใช้ในสภาพแวดล้อมที่มีความผันผวนของอุณหภูมิเป็นวงกว้างได้หรือไม่
ที่สายเคเบิลกลม Orientalfiber 3 มม. LC/UPC- LC/UPC Patch Cordsได้รับการจัดอันดับสำหรับการทำงานระหว่าง -25°C ถึง +65°C ทำให้เชื่อถือได้สำหรับทั้งศูนย์ข้อมูลที่ควบคุมสภาพอากาศและตู้โทรคมนาคมที่ไม่มีอุณหภูมิ

โรงงานสายแพทช์เหล่านี้ได้รับการทดสอบหรือไม่
ใช่ แต่ละยูนิตถูกยกเลิกจากโรงงาน 100% และผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานด้านแสงและกลไกที่ระบุก่อนส่งมอบให้กับลูกค้า

แอปพลิเคชัน:

● ศูนย์ข้อมูล

● แอปพลิเคชันอีเทอร์เน็ต

● แอปพลิเคชัน FTTH

● แอปพลิเคชันแบ็คโบน แนวนอน และไรเซอร์

● บริการวิดีโอ ข้อมูล และเสียง

● การใช้งานอุปกรณ์ทดสอบ

คุณสมบัติ:

● ขั้วต่อที่มีความแม่นยำสูง

● UPC&APC ขัดผิวหน้า

● SC, LC, ขั้วต่อไฟเบอร์เดี่ยวทั้งหมด

● มีความยาวที่กำหนดเองได้

● โรงงาน 100% ถูกยกเลิกและทดสอบแล้ว

● เป็นไปตามมาตรฐาน ROHS

ข้อมูลทางเทคนิค:

การก่อสร้าง	หน่วย	คำอธิบาย
โหมดไฟเบอร์		โหมดเดี่ยว: ITU-T G657A1
จำนวนไฟเบอร์		เริม
ความยาวคลื่น	นาโนเมตร	1310/1550
การสูญเสียการแทรก	เดซิเบล	≤0.30
การสูญเสียผลตอบแทน	เดซิเบล	≥50(UPC)
เส้นผ่านศูนย์กลางไฟเบอร์บัฟเฟอร์หนา	อืม	900
สีไฟเบอร์บัฟเฟอร์หนา		สีขาว
สีแจ็คเก็ตเคเบิล		สีเหลือง
วัสดุแจ็คเก็ตเคเบิล		LSZH
เส้นผ่านศูนย์กลางของสายเคเบิล	มม	Φ3.0 ±0.20
ความยาว	m	3.0 +0.1/-0
ประเภทตัวเชื่อมต่อ		LC/UPC (สีน้ำเงิน)
ขัดปลายหน้า		ยูพีซี
วัสดุปลอกโลหะ		เซรามิค
ความสามารถในการทำซ้ำการเชื่อมต่อ		> 800 ครั้ง
รัศมีการดัดงอน้อยที่สุด	มม	≥20
การเก็บรักษาไฟเบอร์/สายเคเบิลเป็นไปตาม	N	50N±2N ที่ 5N/s ระยะเวลา 120 วินาที
อุณหภูมิในการทำงาน	℃	-25°C ~ +65°C
อุณหภูมิในการจัดเก็บ	℃	-25°C ~ +65°C

การวาดภาพมิติ:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

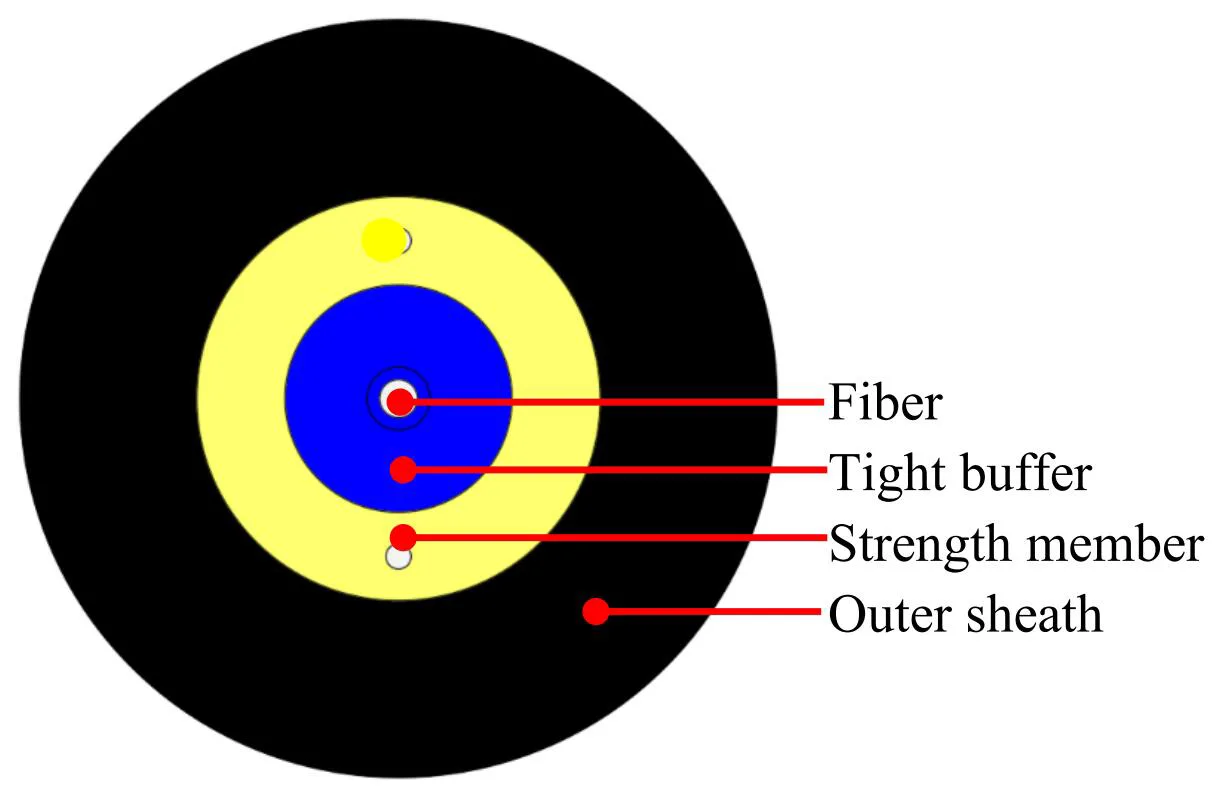

การก่อสร้างสายเคเบิล:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

รายการ		ข้อมูลจำเพาะ
เส้นใยบัฟเฟอร์แน่น	จำนวนไฟเบอร์	1
	ชนิดไฟเบอร์	G.657A1
	สีไฟเบอร์	สีฟ้า
	วัสดุ	LSZH
	เส้นผ่านศูนย์กลาง	Φ0.9 ± 0.05 มม
	สีบัฟเฟอร์แน่น	สีขาว
สมาชิกที่แข็งแกร่ง	วัสดุ	เส้นด้ายโพลีเอสเตอร์
เปลือกนอก	วัสดุ	LSZH
	เส้นผ่านศูนย์กลาง	Φ3.0 ± 0.2 มม
	สีเปลือกนอก	สีเหลือง
เครื่องหมายหมึก	สี	สีดำ

ลักษณะเส้นใย:

คุณลักษณะทั้งหมดของไฟเบอร์เคเบิล (ไฟเบอร์ของสายเคเบิลสำเร็จรูป) จะต้องเป็นไปตามคำแนะนำของ ITU-T G.657A1 เป็นอย่างน้อย และต้องเป็นดังต่อไปนี้

รายการ	ข้อมูลจำเพาะ
ชนิดไฟเบอร์	โหมดเดี่ยว
วัสดุไฟเบอร์	เจือซิลิกา
ค่าสัมประสิทธิ์การลดทอน @ 1310 น @ 1383 นาโนเมตร @ 1460 นาโนเมตร @ 1550 น @ 1625 นาโนเมตร	≤ 0.35 เดซิเบล/กม ≤ 0.35 เดซิเบล/กม ≤ 0.25 เดซิเบล/กม ≤ 0.21 เดซิเบล/กม ≤ 0.23 เดซิเบล/กม
ความยาวคลื่นตัดสายเคเบิล	≤ 1260 นาโนเมตร
ความยาวคลื่นเป็นศูนย์กระจาย	1300 ~ 1324 นาโนเมตร
ความลาดชันเป็นศูนย์	≤ 0.092 พิโคเซคอน/(นาโนเมตร².กม.)
PMD @ 1550 นาโนเมตร	≤0.1 แรงม้า/กม^1/2
การกระจายตัวของสี @ 1285 ~ 1330 นาโนเมตร @ 1271 ~ 1360 นาโนเมตร @ 1550 น @ 1625 น	≤3 PS/(นาโนเมตร กม.) ≤5.3 พิโคเซคอน/(นาโนเมตร กม.) ≤18.0 แรงม้า/(นาโนเมตร กม.) ≤22 PS/(นาโนเมตร กม.)
เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร	8.8±0.4um
ข้อผิดพลาดของศูนย์กลางของ Core / Clad	≤ 0.5 หนอ
เส้นผ่านศูนย์กลางการหุ้ม	125.0 ± 0.7 หนอ
การหุ้มที่ไม่เป็นวงกลม	≤5%
เส้นผ่านศูนย์กลางการเคลือบหลัก	242 ± 7 หนอ
ความเข้มข้นของการเคลือบหลัก / การเคลือบ	≤10 ไมโครเมตร
การเคลือบผิวแบบไม่เป็นวงกลม	≤0.7%
การลดทอนด้วยการสูญเสียการดัดงอของสายเคเบิล 1 รอบ 1 รัศมี 10 มม 10 รอบ 1 รัศมี 15 มม	1550nm ≤Δ0.75dB/กม. 1625nm ≤Δ1.5dB/กม. 1550nm ≤Δ0.25dB/กม. 1625nm ≤Δ1.0dB/กม.
