Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) เป็นสายเคเบิลไฮบริดเหนือศีรษะที่มีไฟเบอร์ออปติก ซึ่งมีฟังก์ชันหลายอย่าง เช่น สายกราวด์เหนือศีรษะและการสื่อสารด้วยแสง ผลิตภัณฑ์นี้แตกต่างจากสายกราวด์เหนือศีรษะแบบเดิม ผลิตภัณฑ์นี้รวมส่วนประกอบการสื่อสารด้วยแสงเข้ากับโครงสร้างสายเคเบิล ทำให้สามารถรวมการป้องกันสายส่งไฟฟ้าและการส่งข้อมูลเข้าด้วยกัน ซึ่งสามารถลดต้นทุนการก่อสร้างและต้นทุนการดำเนินงานและการบำรุงรักษาของเครือข่ายไฟฟ้าและการสื่อสารได้อย่างมีประสิทธิภาพ
สายกราวด์คอมโพสิตใยแก้วนำแสง Uni-tube ของ Orientalfiber ส่วนใหญ่ใช้สำหรับ 110KV, 220KV, 500KV, 750KV และสายสื่อสารของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะ นอกเหนือจากอุตสาหกรรมพลังงานแล้ว ผลิตภัณฑ์ดังกล่าวยังใช้กันอย่างแพร่หลายในการขนส่งทางรถไฟ ทางหลวง ปิโตรเคมี เหมืองแร่ และอุตสาหกรรมอื่นๆ ที่ต้องการทั้งการป้องกันภาคพื้นดินเหนือศีรษะและการสื่อสารด้วยแสงความเร็วสูง ซึ่งให้การสนับสนุนการส่งข้อมูลที่เสถียรและมีประสิทธิภาพสำหรับการผลิตและการดำเนินงานทางอุตสาหกรรม
ส่วนประกอบหลัก

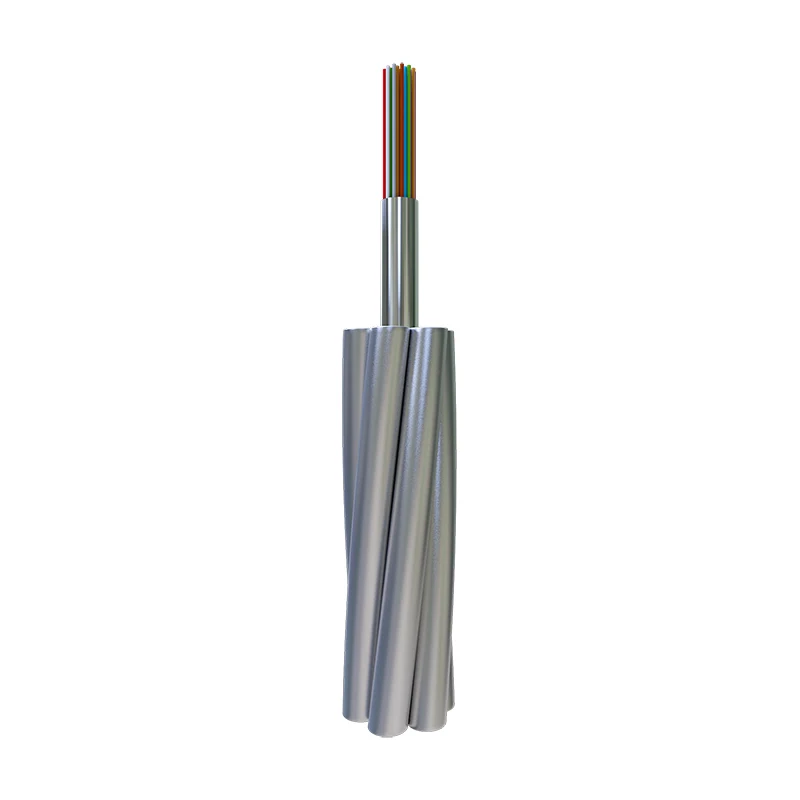

สายกราวด์เหนือศีรษะคอมโพสิตไฟเบอร์ออปติก Uni-tube ของ Orientalfiber ใช้การออกแบบโครงสร้างทางวิทยาศาสตร์และสมเหตุสมผล และส่วนประกอบหลัก ได้แก่ หน่วยใยแก้วนำแสง ลวดโลหะผสมอลูมิเนียม แกนเหล็ก และปลอกด้านนอก หน่วยใยแก้วนำแสงถูกวางไว้ในหลอดเดียว ซึ่งช่วยปกป้องใยแก้วนำแสงจากความเสียหายทางกลภายนอกและการพังทลายของสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ ลวดโลหะผสมอลูมิเนียมและแกนเหล็กมีหน้าที่ในการรับแรงดึงและสร้างความมั่นใจในเสถียรภาพของสายเคเบิลระหว่างการทำงานเหนือศีรษะ เปลือกนอกทำจากวัสดุต่อต้านริ้วรอยและป้องกันการกัดกร่อนคุณภาพสูงช่วยยืดอายุการใช้งานของผลิตภัณฑ์
ข้อดีเชิงโครงสร้าง
การออกแบบโครงสร้างท่อเดี่ยวของสายกราวด์เหนือศีรษะคอมโพสิตไฟเบอร์ออปติก Uni-tube ทำให้โครงสร้างผลิตภัณฑ์มีขนาดกะทัดรัด ซึ่งสะดวกสำหรับการขนส่งและการติดตั้ง ในเวลาเดียวกัน การกระจายส่วนประกอบภายในที่เหมาะสมทำให้มั่นใจได้ว่าผลิตภัณฑ์มีคุณสมบัติทางกลและประสิทธิภาพการสื่อสารที่ดี และสามารถปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงต่างๆ เช่น ลมแรง ฝนตกหนัก อุณหภูมิสูง และอุณหภูมิต่ำ
ลักษณะสมรรถนะทางกล
● ความต้านทานแรงดึงที่ดี: ผลิตภัณฑ์ประกอบด้วยแกนเหล็กที่มีความแข็งแรงสูงและลวดโลหะผสมอลูมิเนียม ซึ่งสามารถทนต่อแรงดึงได้มาก ปรับให้เข้ากับข้อกำหนดในการติดตั้งเหนือศีรษะของสายส่งไฟฟ้าแรงสูงทางไกล และให้แน่ใจว่าสายเคเบิลไม่แตกหักหรือเสียรูปภายใต้สภาวะการใช้งานปกติ
● เส้นผ่านศูนย์กลางเล็ก น้ำหนักเบา โหลดเพิ่มเติมเล็กน้อยบนหอคอย: เมื่อเปรียบเทียบกับสายกราวด์เหนือศีรษะแบบคอมโพสิตทั่วไป สายกราวด์คอมโพสิตไฟเบอร์ออปติกเหนือศีรษะแบบ Uni-tube มีเส้นผ่านศูนย์กลางเล็กกว่าและน้ำหนักเบากว่า ซึ่งสามารถลดภาระเพิ่มเติมบนหอส่งสัญญาณ ลดการลงทุนในการก่อสร้างหอคอย และปรับปรุงเสถียรภาพโดยรวมของสายส่งไฟฟ้า
ลักษณะประสิทธิภาพการสื่อสาร
● ง่ายต่อการสร้างหน่วยออปติคอลที่มีความยาวเกินไฟเบอร์ที่เหมาะสม: โครงสร้างแบบท่อเดี่ยวสะดวกในการจัดเรียงความยาวส่วนเกินของไฟเบอร์ออปติก ซึ่งสามารถชดเชยการเปลี่ยนแปลงความยาวไฟเบอร์ที่เกิดจากความแตกต่างของอุณหภูมิและการเสียรูปทางกลได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความเสถียรของการส่งสัญญาณแสง และลดการลดทอนสัญญาณระหว่างการส่งสัญญาณ
● การลดทอนสัญญาณต่ำ: ใยแก้วนำแสงคุณภาพสูงที่เลือกมีประสิทธิภาพการรับส่งข้อมูลที่ดี การลดทอนสัญญาณต่ำ และสามารถรับรู้การรับส่งข้อมูลความเร็วสูงในระยะไกล ตอบสนองความต้องการด้านการสื่อสารของระบบส่งไฟฟ้าแรงสูงและสถานการณ์ทางอุตสาหกรรมต่างๆ
ลักษณะการปรับตัวต่อสิ่งแวดล้อม
● ความต้านทานการกัดกร่อน: เปลือกด้านนอกและส่วนประกอบโลหะภายในของผลิตภัณฑ์ได้รับการบำบัดด้วยเทคโนโลยีป้องกันการกัดกร่อน ซึ่งสามารถต้านทานการกัดกร่อนของฝนกรด หมอกเกลือ และสภาพแวดล้อมที่รุนแรงอื่น ๆ ได้ และเหมาะสำหรับใช้ในพื้นที่ชายฝั่งทะเล อุตสาหกรรม และพื้นที่อื่น ๆ ที่มีสภาพแวดล้อมที่รุนแรง
● ต่อต้านริ้วรอยและทนต่ออุณหภูมิสูงและต่ำ: วัสดุของผลิตภัณฑ์มีประสิทธิภาพในการต่อต้านริ้วรอยที่ดี สามารถปรับให้เข้ากับสภาพแวดล้อมการใช้งานกลางแจ้งในระยะยาว และสามารถทำงานได้ตามปกติในช่วงอุณหภูมิ -40 ℃ ถึง 80 ℃ ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงของผลิตภัณฑ์ในภูมิภาคภูมิอากาศที่แตกต่างกัน
● แรงดึงที่ดี
● เส้นผ่านศูนย์กลางเล็ก น้ำหนักเบา โหลดเพิ่มเติมเล็กน้อยบนทาวเวอร์
● ง่ายต่อการสร้างหน่วยออปติคอลที่มีความยาวเกินไฟเบอร์ที่เหมาะสม
|
|
การลดทอน |
แบนด์วิธ |
การกระจายตัวของโหมดโพลาไรเซชัน |
|||||
|
|
@850นาโนเมตร |
@1300นาโนเมตร |
@1310nm |
@1550นาโนเมตร |
@850นาโนเมตร |
@1300นาโนเมตร |
ไฟเบอร์ส่วนบุคคล |
ค่าลิงค์การออกแบบ (M=20, Q=0.01%) |
|
G652D |
— |
— |
≤0.35dB/กม |
≤0.21dB/กม |
— |
— |
≤0.20พิโคเซคอน/กม |
≤0.1พิโคเซคอน/กม |
|
G655 |
— |
— |
— |
≤0.22dB/กม |
— |
— |
≤0.20พิโคเซคอน/กม |
≤0.1พิโคเซคอน/กม |
|
50/125μm |
≤3.0dB/กม |
≤1.0dB/กม |
— |
— |
≥600MHz.กม |
≥1200MHz.กม |
— |
— |
|
62.5/125μm |
≤3.5dB/กม |
≤1.0dB/กม |
— |
— |
≥200MHz.กม |
≥600MHz.กม |
— |
— |
|
|
การจำแนกประเภท |
วัสดุ |
ค่า |
|
การก่อสร้าง |
ใยแก้วนำแสง |
G652D/G655 ฯลฯ |
2 - 48 |
|
ท่อป้องกัน |
ท่อสแตนเลส |
1.5 - 6มม |
|
|
เส้นควั่น |
ลวด AS / ลวด AA / อัลร็อด |
1.5 - 6มม |
|
|
สูงสุด เส้นผ่านศูนย์กลาง |
18มม |
||
|
สูงสุด ภาพตัดขวาง |
200 มม2 |
||
|
ลักษณะเฉพาะ |
ตามมาตรฐาน DL/T 832, IEC60794-4-10, IEEE1138 |
||
|
สูงสุด ความต้านแรงดึง (RTS ) (kN) |
280 |
||
|
สูงสุด แรงบด (N/100 มม.) |
2200 |
||
|
สูงสุด ความจุกระแสไฟสั้น (40°C-200°C)(kA2s) |
100 |
||
|
นาที. รัศมีการดัด (ไดนามิก) |
20D |
||
|
นาที. รัศมีการดัด (คงที่) |
15วัน |
||
|
ประสิทธิภาพด้านสิ่งแวดล้อม |
การติดตั้ง (℃) |
-10 ถึง +50 |
|
|
การขนส่งและการดำเนินงาน (℃) |
-40 ถึง +65 |
||
หมายเหตุ: D คือเส้นผ่านศูนย์กลางของสายเคเบิล
|
เลขที่ |
ข้อมูลทางเทคนิค |
||||||||
|
ประเภทสินค้า |
ประเภทโครงสร้าง |
สูงสุด จำนวนไฟเบอร์ |
ส่วนของ AS Wire |
เส้นผ่านศูนย์กลาง (มม.) |
น้ำหนักสายเคเบิล |
อัตราความต้านแรงดึง (กิโลนิวตัน) |
20℃กระแสตรง ความต้านทาน (โอห์ม/กม.) |
ความจุปัจจุบันระยะสั้น (40-200℃ kA2.s) |
|
|
1 |
OPGW-24B1.3-40-[51;9] |
6/3.0/20AS, หน่วยออปติคอล 1/3.0 |
24 |
µ40 |
9.0 |
≤304 |
≥51 |
≤2.10 |
≥9 |
|
2 |
OPGW-24B1.3-50-[58;11.5] |
6/3.2/20AS, ยูนิตออปติคอล 1/3.2 |
24 |
➤50 |
9.6 |
≤345 |
≥58 |
≤1.82 |
≥11.5 |
|
3 |
OPGW-48B1.3-70-[77;24] |
6/3.8/20AS, ยูนิตออปติคอล 1/3.8 |
48 |
➤70 |
11.4 |
≤475 |
≥77 |
≤1.30 |
≥24 |
|
4 |
OPGW-48B1.3-70-[42;38] |
6/3.8/40AS, ยูนิตออปติคอล 1/3.8 |
48 |
➤70 |
11.4 |
≤340 |
≥42 |
≤0.70 |
≥38 |
|
รายการ |
วิธีทดสอบ |
ความต้องการ |
|
ความเครียด |
IEC 60794-1-2-E1 โหลด: ตามโครงสร้างสายเคเบิล ความยาวตัวอย่าง: ไม่น้อยกว่า 10 ม. ความยาวเชื่อมโยงไม่น้อยกว่า 100 ม ระยะเวลา: 1 นาที |
40%RTS ไม่มีความเครียดของเส้นใยเพิ่มเติม (0.01%) ไม่มีการลดทอนเพิ่มเติม (0.03dB) ความเครียดของเส้นใย RTS 60% ≤0.25% การลดทอนเพิ่มเติม 0.05dB (ไม่มีการลดทอนเพิ่มเติมหลังการทดสอบ) |
|
บดขยี้ |
IEC 60794-1-2-E3 โหลด: ตามตารางด้านบน สามจุด ระยะเวลา: 10 นาที |
การลดทอนเพิ่มเติมที่ 1550nm ≤0.05dB/ไฟเบอร์; ไม่มีความเสียหายต่อองค์ประกอบ |
|
การซึมผ่านของน้ำ |
IEC 60794-1-2-F5B เวลา : 1 ชั่วโมง ความยาวตัวอย่าง: 0.5ม. ความสูงของน้ำ: 1ม |
ไม่มีน้ำรั่ว |
|
การปั่นจักรยานตามอุณหภูมิ |
IEC 60794-1-2-F1 ความยาวตัวอย่าง: ไม่น้อยกว่า 500 ม. ช่วงอุณหภูมิ: -40°C ถึง +65°C รอบ: 2 เวลาทดสอบการหมุนเวียนของอุณหภูมิ: 12 ชม |
การเปลี่ยนแปลงค่าสัมประสิทธิ์การลดทอนจะต้องน้อยกว่า 0.1dB/km ที่ 1550nm |
