สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสงควั่น

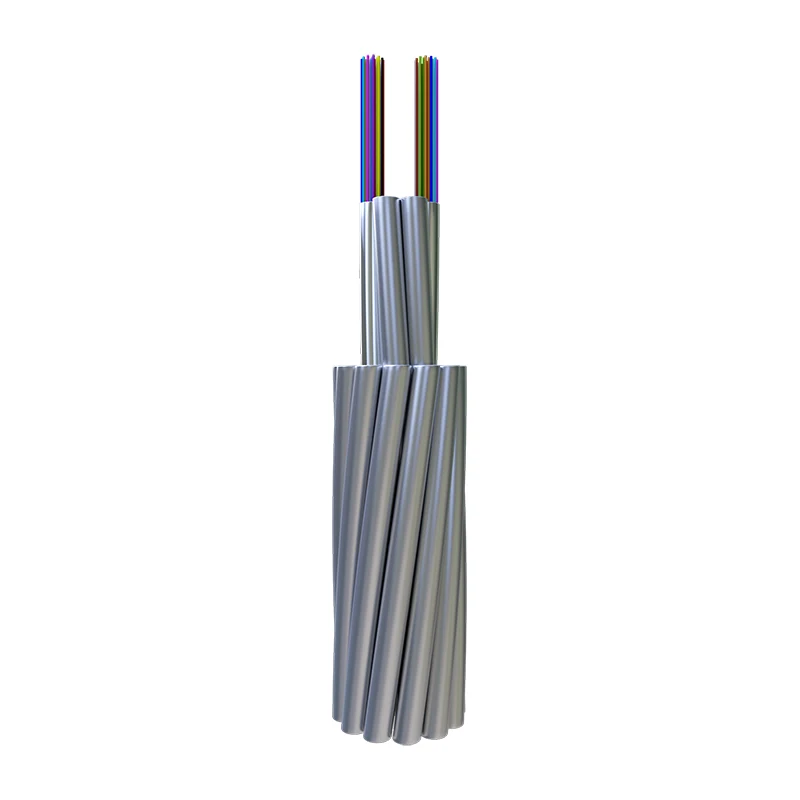

Orientalfiber Stranded-tube Optical Fibre Composite Overhead Ground Wire (OPGW) is a multifunctional overhead hybrid cable from Orientalfiber, a reliable China manufacturer and supplier. This OPGW integrates optical fibers within a stranded-tube structure, serving both as an overhead ground wire and a high-capacity optical communication medium. It is engineered to ensure stable data transmission, strong mechanical performance, and long-term durability in overhead deployment environments. The product is suitable for power grids, railways, and other infrastructure projects where combined lightning protection and communication reliability are essential.

ส่งคำถาม

รายละเอียดสินค้า

ในการก่อสร้างโครงข่ายไฟฟ้าสมัยใหม่ ความต้องการการส่งไฟฟ้าแรงสูงพร้อมกันและข้อมูลแบ็คฮอลความเร็วสูงไม่เคยสูงเท่านี้มาก่อนOrientalfiber offers a specialized ควั่นหลอดใยแก้วนำแสงคอมโพสิตเหนือศีรษะกราวด์ (OPGW)ซึ่งเป็นสายเคเบิลไฮบริดที่ซับซ้อนซึ่งออกแบบมาเพื่อใช้แทนสายชีลด์แบบเดิม ด้วยการผสานรวมเส้นใยนำแสงภายในโครงสร้างโลหะที่ตีเกลียว OPGW ของเราจึงมอบโซลูชันแบบสองฟังก์ชัน: ให้การป้องกันฟ้าผ่าที่เชื่อถือได้สำหรับสายไฟฟ้าแรงสูง ขณะเดียวกันก็ทำหน้าที่เป็นแกนหลักสำหรับโทรคมนาคมและระบบกริดอัตโนมัติ

คำจำกัดความของผลิตภัณฑ์: โครงสร้างพื้นฐานแบบสองบทบาท

The สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสงควั่นเป็นสายเคเบิลเหนือศีรษะที่ทำหน้าที่เหมือนกับสายกราวด์ทั่วไป (ป้องกันสายส่งจากฟ้าผ่าและกระแสไฟฟ้าลัดวงจร) ในขณะที่มีโครงใยแก้วนำแสงสำหรับการรับส่งข้อมูล การออกแบบแบบเกลียวนี้ช่วยให้มีจำนวนเส้นใยสูงขึ้นและมีความทนทานมากขึ้น ทำให้เป็นตัวเลือกที่ต้องการสำหรับการสร้างเครือข่ายแกนหลักในภาคสาธารณูปโภคด้านพลังงาน

คุณค่าเชิงกลยุทธ์สำหรับการจัดซื้อและวิศวกรรม

Choosing Orientalfiberเนื่องจากพันธมิตรด้านการจัดหาของคุณช่วยให้แน่ใจว่าโครงสร้างพื้นฐานของคุณตอบสนองความต้องการอันเข้มงวดของภูมิทัศน์ด้านพลังงานในปี 2026 ข้อได้เปรียบในการจัดซื้อจัดจ้างที่สำคัญ ได้แก่ :

High Fiber Density:การออกแบบท่อตีเกลียวของเรารองรับไฟเบอร์ได้มากกว่ารุ่นท่อกลางอย่างมาก รองรับการขยายเครือข่ายที่รองรับอนาคตสำหรับ 5G และ IoT กริดอัจฉริยะ
Optimized Short-Circuit Capacity:ออกแบบมาเพื่อจัดการกับกระแสไฟลัดสูงโดยไม่กระทบต่อความสมบูรณ์ของใยแก้วนำแสงภายใน
Reduced Life-Cycle Costs:ด้วยอายุการใช้งานที่ตรงกับสายส่งนั่นเองสายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสงควั่นลดความจำเป็นในการบำรุงรักษาหรืออัพเกรดบ่อยครั้ง
Global Logistics & Scale:ด้วยผลผลิตต่อปีที่ 20 ล้านดอลลาร์ เราจัดหาขนาดการผลิตที่จำเป็นเพื่อรองรับโครงการโครงสร้างพื้นฐานระดับประเทศ 500KV และ 750KV

ลักษณะทางเทคนิคและคุณประโยชน์ด้านประสิทธิภาพ

The OrientalfiberOPGW ผลิตขึ้นด้วยความแม่นยำเพื่อให้แน่ใจว่าสามารถเจริญเติบโตได้ในสภาพแวดล้อมกลางแจ้งที่มีความผันผวนมากที่สุด:

Mechanical Stability:การควบคุมกระบวนการที่แม่นยำช่วยให้มั่นใจได้ว่าเส้นใยจะปราศจากความเครียดแม้อยู่ภายใต้ลมแรง การโหลดน้ำแข็ง หรือแรงในการติดตั้งที่มีแรงดึงสูง
Thermal Protection:ท่อตีเกลียวนั้นเต็มไปด้วยสารประกอบพิเศษที่ปกป้องเส้นใยจากความร้อนสูงที่เกิดขึ้นระหว่างเหตุการณ์ไฟฟ้าลัดวงจรบนสายไฟ
Corrosion Resistance:สายเคเบิลใช้อะลูมิเนียมหุ้มเหล็ก (ACS) และอะลูมิเนียมอัลลอย มีความทนทานสูงต่อการเสื่อมโทรมของสิ่งแวดล้อมในพื้นที่ชายฝั่งทะเลหรืออุตสาหกรรม
Large Diameter Options:ออกแบบมาโดยเฉพาะเพื่อให้ตรงกับความต้องการทางกลของระบบส่งไฟฟ้าแรงสูงใหม่ (110KV ถึง 750KV)

ข้อมูลจำเพาะโดยละเอียดและพารามิเตอร์การออกแบบ

The technical configuration of the สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสงควั่นสามารถปรับแต่งตามช่วงเฉพาะและข้อกำหนดทางไฟฟ้าของโครงการ:

Feature	Standard Specification	Operational Advantage
Voltage Grade	110KV, 220KV, 500KV, 750KV	อเนกประสงค์สำหรับกริดระดับภูมิภาคและระดับประเทศ
Fiber Count	มากถึง 144 เส้นใย (หรือมากกว่าตามคำขอ)	รองรับการรับส่งข้อมูลจำนวนมหาศาล
Material Composition	ACS (เหล็กหุ้มอะลูมิเนียม) + AA (อะลูมิเนียมอัลลอย)	High strength-to-weight ratio.
Standards Compliance	IEEE 1138, IEC 60794-4	รับประกันการทำงานร่วมกันและความปลอดภัยระดับโลก

การใช้งานหลัก: เสริมศักยภาพกริดอัจฉริยะ

The สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสงควั่น from Orientalfiberเป็นองค์ประกอบที่สำคัญในหลายภาคส่วนที่สำคัญ:

High-Voltage Transmission:สายกราวด์หลักสำหรับสาย 220KV และ 500KV ที่สร้างขึ้นใหม่ มีระบบป้องกันฟ้าผ่าและการต่อสายดิน
Power Utility Communication:การตรวจสอบสถานีหม้อแปลง การวัดระยะไกล และการถ่ายทอดการป้องกันแบบเรียลไทม์
Broadband Backhaul:การให้ผู้ให้บริการโทรคมนาคมให้เช่าความจุไฟเบอร์ส่วนเกินเพื่อการขนส่งข้อมูลในชนบทหรือทางไกล
Smart Grid Management:อำนวยความสะดวกในการสื่อสารที่มีความหน่วงต่ำซึ่งจำเป็นสำหรับการตรวจจับข้อผิดพลาดอัตโนมัติและการรักษากริดด้วยตนเอง

Characteristics

● การควบคุมกระบวนการที่แม่นยำเพื่อให้มั่นใจถึงประสิทธิภาพทางกลและอุณหภูมิที่ดี

● เส้นผ่านศูนย์กลางใหญ่ขึ้นและมีเส้นใยนำแสงมากขึ้น

● โครงสร้างที่มั่นคงและความน่าเชื่อถือสูง

● ความต้านทานแรงดึงสูงและความจุกระแสไฟฟ้าในระยะเวลาอันสั้นขนาดใหญ่

Optical Fibre Characteristics

	Attenuation				Bandwidth		โพลาไรซ์ การกระจายตัวของโหมด
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individual Fibre	การออกแบบ ค่าลิงก์ (M=20, Q=0.01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructions and Performance

	Classiﬁcation	Material	Value
Construction	Optical Fibre	G652D/G655 etc.	2 - 144
	Protection Tube	Stainless steel tube	1.5 - 6mm
	Stranded Line	ลวด AS / ลวด AA / อัลร็อด	1.5 - 6mm
	Max. Diameter		30mm
	Max. Cross Section		500mm²
Characteristic	ตามมาตรฐาน DL/T 832, IEC60794-4-10, IEEE1138
	สูงสุด ความต้านแรงดึง (RTS ) (kN)		700
	สูงสุด แรงบด (N/100 มม.)		3000
	สูงสุด ความจุกระแสไฟสั้น (40°C ถึง 200°C)(kA2s)		2000
	นาที. รัศมีการดัด (ไดนามิก)		20D
	นาที. รัศมีการดัด (คงที่)		15D
สิ่งแวดล้อม ประสิทธิภาพ	Installation (℃)		-10 to +50
	การขนส่งและการดำเนินงาน (℃)		-40 to +65

Note: D is cable diameter.

ประเภทเฉพาะและข้อมูลทางเทคนิค

No.	Technical Data
No.	Product Type	Structure Type	Max. Fibre Count	Section of AS Wire (mm2)	Diameter （mm）	Cable Weight (kg/km)	Rate Tensile Strength （kN）	20℃DC Resistance （Ω/km）	ความจุปัจจุบันระยะสั้น （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, ยูนิตออปติคอล 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, ยูนิตออปติคอล 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, ยูนิตออปติคอล 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, ยูนิตออปติคอล 1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, ยูนิตออปติคัล 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, ยูนิตออปติคอล 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , ออปติคัลยูนิต 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, ยูนิตออปติคอล 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, ยูนิตออปติคอล 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, ยูนิตออปติคอล 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, ยูนิตออปติคอล 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, ยูนิตออปติคัล 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, ยูนิตออปติคอล 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, ยูนิตออปติคอล 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, ยูนิตออปติคอล 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, ยูนิตออปติคอล 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, ยูนิตออปติคอล 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, ยูนิตออปติคอล 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, ออปติคัลยูนิต 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, ยูนิตออปติคัล 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, ยูนิตออปติคอล 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, ยูนิตออปติคัล 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, ยูนิตออปติคอล 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, ยูนิตออปติคัล 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, ยูนิตออปติคอล 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, ยูนิตออปติคอล 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, ยูนิตออปติคอล 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, ยูนิตออปติคอล 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, ยูนิตออปติคอล 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, ยูนิตออปติคอล 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Optical Unit 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

ลักษณะการทดสอบทางกลและสิ่งแวดล้อม

Item	Test Method	Requirements
Tension	IEC 60794-1-2-E1 โหลด: ตามโครงสร้างของสายเคเบิล ตัวอย่าง ความยาว: ไม่น้อยกว่า 10 ม. ความยาวเชื่อมโยงไม่น้อยกว่า 100 ม Duration time: 1min	40% RTS ไม่มีความเครียดของเส้นใยเพิ่มเติม (0.01%) ไม่มีการเพิ่มเติม การลดทอน (0.03dB) 60% RTS ความเครียดของเส้นใย≤0.25%， เพิ่มเติม การลดทอน≤0.05dB (เลขที่ การลดทอนเพิ่มเติมหลังการทดสอบ)
Crush	IEC 60794-1-2-E3 โหลด: ตามตารางข้างบนสามแต้ม ระยะเวลา เวลา: 10 นาที	เพิ่มเติม การลดทอนที่ 1550nm ≤0.05dB/ไฟเบอร์; ไม่มีความเสียหายต่อองค์ประกอบ
Water Penetration	IEC 60794-1-2-F5B เวลา : 1 ชั่วโมง ความยาวตัวอย่าง: 0.5ม Water height: 1m	No water leakage.
Temperature Cycling	IEC 60794-1-2-F1 ตัวอย่าง ความยาว: ไม่น้อยกว่า 500 ม อุณหภูมิ ช่วง: -40 ℃ถึง +65 ℃ Cycles: 2 อุณหภูมิ เวลาทดสอบการปั่นจักรยาน: 12 ชม	ที่ การเปลี่ยนแปลงในค่าสัมประสิทธิ์การลดทอนจะต้องน้อยกว่า 0.1dB/กม. ที่ 1550 นาโนเมตร

คำถามที่พบบ่อย (FAQ)

เหตุใด OPGW แบบท่อควั่นจึงดีกว่าสำหรับสายไฟฟ้าแรงสูง

การออกแบบท่อตีเกลียวช่วยให้มีเส้นผ่านศูนย์กลางของสายเคเบิลที่ใหญ่ขึ้นและจำนวนเส้นใยที่สูงขึ้น นอกจากนี้ยังกระจายความเค้นทางกลอย่างเท่าเทียมกันทั่วทั้งสายเคเบิล ซึ่งมีความสำคัญสำหรับการข้ามช่วงยาวที่ใช้ในสาย 500KV และ 750KV

Orientalfiber รับประกันคุณภาพของ OPGW ได้อย่างไร

เราดำเนินงานภายใต้การจัดการคุณภาพ ISO9001 และระบบความปลอดภัย ISO45001 สายกราวด์เหนือศีรษะคอมโพสิตไฟเบอร์ออปติกควั่นทุกชุดผ่านการทดสอบอย่างเข้มงวดสำหรับความต้านทานแรงดึง ความต้านทานการกระแทก และประสิทธิภาพการลัดวงจรก่อนจัดส่ง

สายนี้สามารถใช้กับสายที่มีอยู่ได้หรือไม่?

แม้ว่ามักใช้สำหรับสายที่ "สร้างขึ้นใหม่" แต่ OPGW มักจะถูกนำมาใช้เพื่อแทนที่สายดินแบบเดิมที่มีอยู่ในระหว่างโครงการปรับปรุงโครงข่ายให้ทันสมัย เพื่อเพิ่มความสามารถในการสื่อสารให้กับเส้นทางเก่า
