วิธีการติดตั้งไฟเบอร์ออปติกยานพาหนะยานพาหนะไร้คนขับ

ข้อควรระวังในการติดตั้ง

1. การติดตั้งดิสก์ไฟเบอร์ออปติก, หัวฉีดดิสก์ไฟเบอร์ออปติกควรอยู่ไกลที่สุดเท่าที่จะเป็นไปได้จากใบพัด แต่เพื่อให้ความสนใจเป็นพิเศษกับแรงโน้มถ่วงของเครื่องบิน ศูนย์กลางของแรงโน้มถ่วงของเครื่องบินควรได้รับความสนใจเป็นพิเศษ

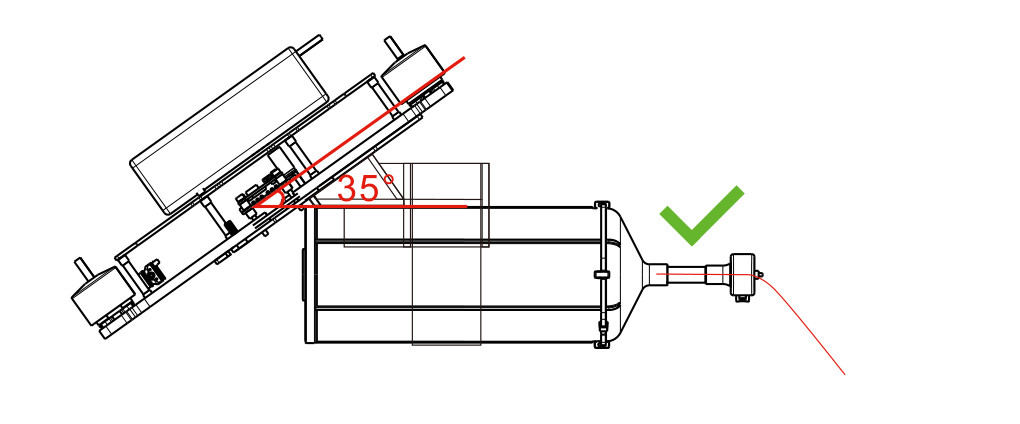

1. การติดตั้งดิสก์ไฟเบอร์ออปติกควรขึ้นอยู่กับมุมเอียงของเครื่องบินควรสงวนตัวยึดติดตั้งสำหรับมุมที่แน่นอน (ดังแสดงในรูป) การติดตั้งมุมการติดตั้งควรอยู่ใกล้กับมุมเอียงเพื่อให้มุมเต้าเสียบดิสก์ไฟเบอร์ออปติกเป็นแนวนอน

1. Fiber Optic Winding ใช้กาวพิเศษระยะทาง 200 เมตรแรกคือพื้นที่แอปพลิเคชันกาวในพื้นที่นี้ความเร็วการบินของเครื่องบินควรถูกควบคุมด้วยความเร็วคงที่ 0.5 ไมล์ต่อชั่วโมง ความเร็วในการบินของเครื่องบินควรถูกควบคุมภายใน 30 กม./ชม. หรือ 8m/s เพื่อหลีกเลี่ยงการบินความเร็วสูงในพื้นที่กาว

การเตรียมการก่อนใช้ดิสก์ออปติคัล

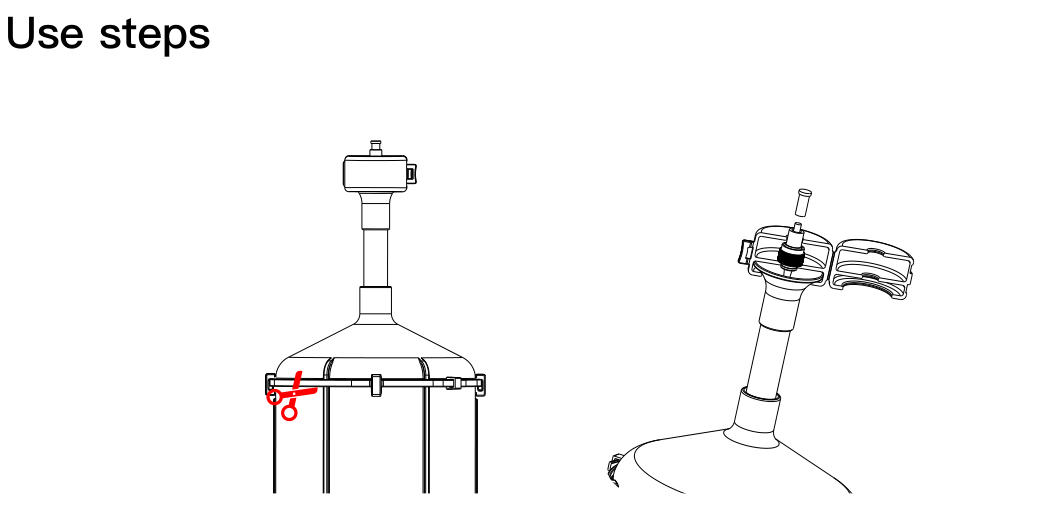

1. ให้แน่ใจว่าได้ลบเน็คไทป้องกันการขนส่งและการป้องกัน 4 ครั้งก่อนที่จะใช้ดิสก์ใยแก้วนำแสง
2. (หมายเหตุ: อย่าเอาหัวเข็มขัดออกจากเส้นใยโดยตรงจะหัก)
3. พอร์ตใยแก้วนำแสงไฟเบอร์ไฟเบอร์ออปติคอลของเปลือกไฟใยแก้วนำแสงของเปลือกป้องกันก่อนใช้งานจำเป็นต้องถอดออกจากเส้นใยออปติคอลเข้าสู่ปลายภาคพื้นดินของโมดูล

การเชื่อมต่อไร้สาย

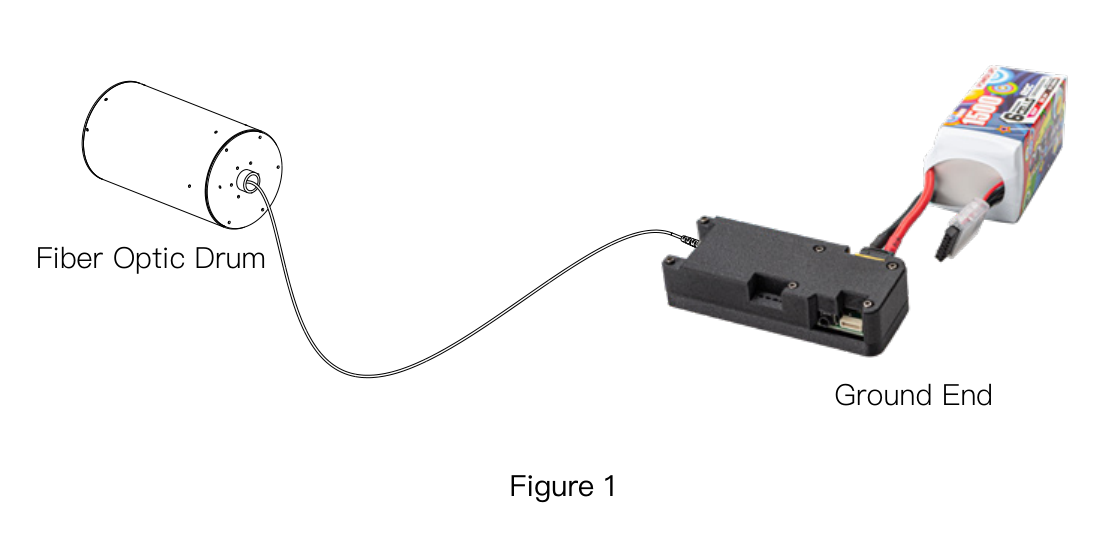

1. เชื่อมต่อสายเคเบิล SH1.0 จากเทอร์มินัลท้องฟ้าเข้ากับคอนโทรลเลอร์เที่ยวบินดังแสดงในแผนภาพ“ โหมดการเชื่อมต่อเทอร์มินัลภาคพื้นดิน 1 (ไร้สาย)”
2. เชื่อมต่อสาย SH1.0 ภาคพื้นดินกับตัวรับสัญญาณและเครื่องส่งสัญญาณแผนที่
3. แก้ไขดิสก์ปลายท้องฟ้าและดิสก์ใยแก้วนำแสงให้ความสนใจกับหัวฉีดใยแก้วนำแสงเท่าที่จะทำได้จากใบพัด UAV เพื่อหลีกเลี่ยงอุบัติเหตุที่เกิดจากการพัวพัน
4. เชื่อมต่อสายรัดไฟเบอร์ออปติกเชื่อมต่อพอร์ต FC ที่ปลายทั้งสองของดิสก์ไฟเบอร์ออปติกเข้ากับพอร์ต FC ที่ปลายท้องฟ้าและพอร์ต FC ที่ปลายภาคพื้นดินและทราบว่าปลายหัวฉีดเชื่อมต่อกับพอร์ต FC ที่ปลายภาคพื้นดิน

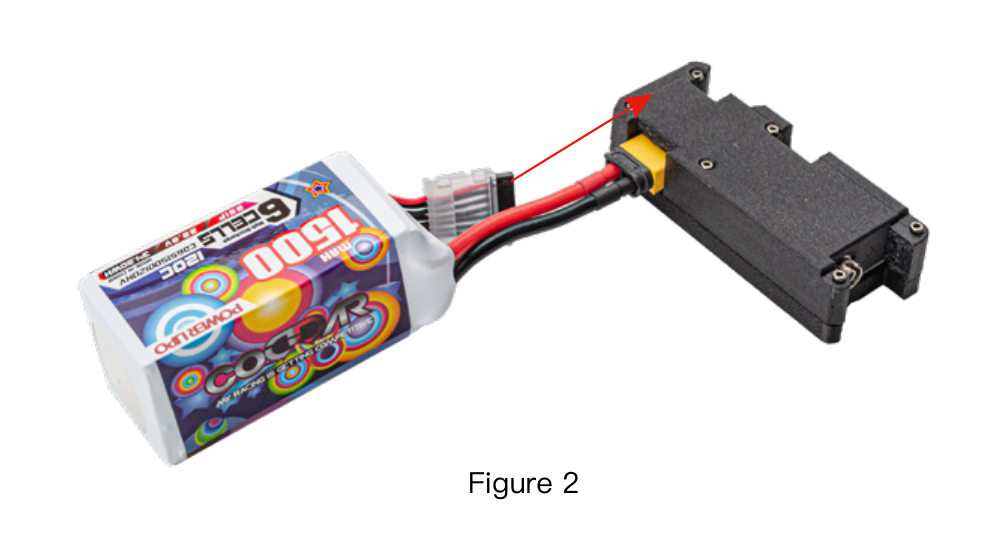

5. ใส่แบตเตอรี่ลิเธียมที่ปลายภาคพื้นดินเข้าไปในขั้วต่อพื้นดินหลังจากชาร์จเต็ม (เป็นรูปที่ 2)

ข้อควรระวัง

1. แรงดันไฟฟ้าอินพุต 11.1-26V อยู่ในช่วงความปลอดภัยโปรดไม่เกินหรือต่ำกว่าแรงดันไฟฟ้าขีด จำกัด อย่าย้อนกลับเสาบวกและลบ
2. อย่าทำให้วงกลมพับใยแก้วนำแสงเพื่อหลีกเลี่ยงการถูกตัดด้วยวัตถุมีคมและนำไปสู่การแตกของเส้นใย
3. ให้ความสนใจกับการป้องกันตัวเชื่อมต่อใยแก้วนำแสงและอินเทอร์เฟซ FC หลีกเลี่ยงฝุ่นละอองและน้ำมันและน้ำประหยัดการป้องกันอินเทอร์เฟซ
4. เก็บในพื้นที่เย็นแห้งและกันแสง
5. โครงสร้างความแม่นยำของดิสก์ไฟเบอร์ออปติก, ค่อย ๆ นำและใส่พื้นที่จัดเก็บแนวตั้ง
