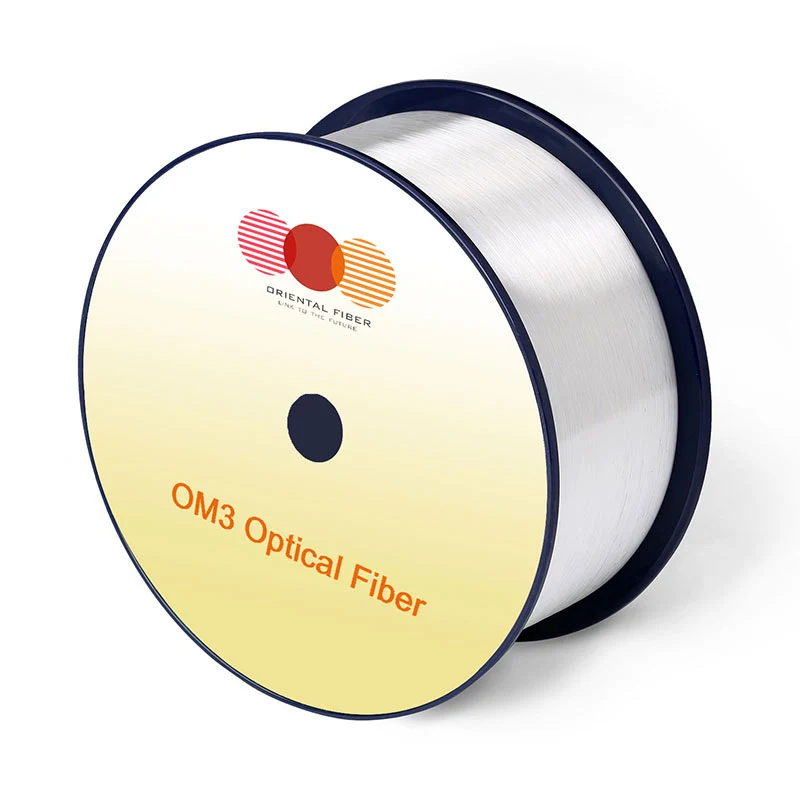

ไฟเบอร์ออปติกหลายโหมด OM2+/OM3

ลักษณะเฉพาะ

เงื่อนไข

เฉพาะเจาะจง ค่า

หน่วย

เรขาคณิต ลักษณะเฉพาะ

แกนกลาง เส้นผ่าศูนย์กลาง

-

50 ± 2.5

[μm]

แกนกลาง ความไม่เป็นวงกลม

-

≤5.0

-

การหุ้ม เส้นผ่าศูนย์กลาง

-

125.0 ± 1.0

[μm]

การหุ้ม ความไม่เป็นวงกลม

-

≤0.6

-

การเคลือบ เส้นผ่าศูนย์กลาง

-

245 ± 7

[μm]

การเคลือบ/หุ้ม ข้อผิดพลาดศูนย์กลาง

-

≤10.0

[μm]

การเคลือบ ความไม่เป็นวงกลม

-

≤6.0

-

หลัก/การหุ้ม ข้อผิดพลาดศูนย์กลาง

-

≤1.0

[μm]

จัดส่ง ความยาว

-

ขึ้น ถึง 8.8

[km/reel]

เกี่ยวกับแสง ลักษณะเฉพาะ

การลดทอน

850Nm

≤2.4

[db/km]

1300Nm

≤0.6

[db/km]

-

-

Maxband® OM2+/OM3/OM4 Bend Insensitive

มากเกินไป แบนด์วิดธ์โมดอล

850Nm

≥700/≥1500/≥3500

[MHz · km]

1300Nm

≥500/≥500/≥500

[MHz · km]

มีประสิทธิภาพ แบนด์วิดธ์โมดอล

850Nm

≥950/≥2000/≥4700

[MHz · km]

แอปพลิเคชัน รองรับระยะทาง

-

-

-

40GBASE-SR4 / 100GBASE-SR101

850Nm

-/140/170

[M]

10GBASE-SR

850Nm

150/300/550

[M]

1,000BASE-SR

850Nm

750/1000/1100

[M]

DMD ข้อมูลจำเพาะ

เป็นไปได้ ด้วยและเข้มงวดกว่าข้อกำหนดของ IEC60793-2-10

-

เป็นตัวเลข รูรับแสง

-

0.200 ± 0.015

-

กลุ่ม ดัชนีการหักเหของแสง

850Nm

1.482

-

1300Nm

1.477

-

ความยาวคลื่นการกระจายตัวเป็นศูนย์ (λ0)

-

1295-1340

[NM]

ความลาดชันแบบศูนย์ (S0)

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]]

macrobending การสูญเสีย 2

-

-

-

2 เทิร์น @ 15 มม. รัศมี

850Nm

≤0.1

[DB]

1300Nm

≤0.3

[DB]

2 เทิร์น @ 7.5 มม. รัศมี

850Nm

≤0.2

[DB]

1300Nm

≤0.5

[DB]

การสะท้อนกลับ ลักษณะเฉพาะ

1300Nm

ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)

-

≤0.10

[DB]

ความผิดปกติ ความยาวของเส้นใยและความไม่ต่อเนื่องของจุด

-

≤0.10

[DB]

การลดทอน ความเหมือนกัน

-

≤0.08

[db/km]

ด้านสิ่งแวดล้อม ลักษณะเฉพาะ

850Nm & 1300Nm

อุณหภูมิ การปั่นจักรยาน

-60 ℃ถึง 85 ℃

≤0.10

[db/km]

ความชื้นอุณหภูมิ การปั่นจักรยาน

-10 ℃ถึง 85 ℃， 4% ถึง 98% rh

≤0.10

[db/km]

น้ำ การแช่

23 ℃ 30 วัน

≤0.10

[db/km]

แห้ง ความร้อน

85 ℃， 30 วัน

≤0.10

[db/km]

ชื้น ความร้อน

85 ℃, 85% RH， 30 วัน

≤0.10

[db/km]

เกี่ยวกับกลไก ข้อมูลจำเพาะ

การพิสูจน์ ทดสอบ

-

≥9.0

[n]

-

≥1.0

-

-

≥100

[KPSI]

การเคลือบ แรง

ทั่วไป แรงเฉลี่ย

1.5

[n]

จุดสูงสุด บังคับ

≥1.3 ≤8.9

[n]

พารามิเตอร์ความไวต่อการกัดกร่อนของความเครียดแบบไดนามิก （nd, ทั่วไป)

-

20

-
