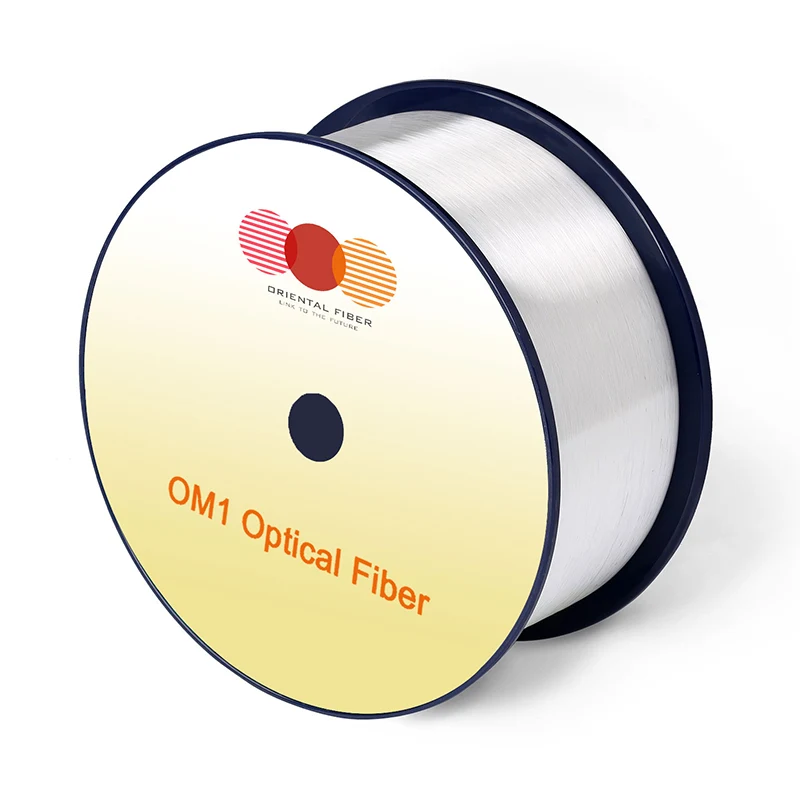

เส้นใยออปติกหลายโหมด OM1

ลักษณะเฉพาะ

เงื่อนไข

ค่าที่ระบุ

หน่วย

ลักษณะเรขาคณิต

เส้นผ่าศูนย์กลางแกน

-

62.5 ± 2.5

[μm]

แกนกลางที่ไม่เป็นวงกลม

-

≤5.0

-

เส้นผ่านศูนย์กลางการหุ้ม

-

125.0 ± 1.0

[μm]

การปิดวงกลม

-

≤1.0

-

เส้นผ่านศูนย์กลางการเคลือบ

-

245 ± 7

[μm]

ข้อผิดพลาดความเข้มข้นของการเคลือบ/การหุ้ม

-

≤10.0

[μm]

การเคลือบแบบไม่ใช้วงกลม

-

≤6.0

-

ข้อผิดพลาดหลักของแกน/การหุ้ม

-

≤1.5

[μm]

ความยาวการจัดส่ง

-

มากถึง 17.6

[km/reel]

ลักษณะทางแสง

การลดทอน

850Nm

≤2.7

[db/km]

1300Nm

≤0.6

[db/km]

แบนด์วิดท์โมดอล

850Nm

≥200

[MHz · km]

1300Nm

≥500

[MHz · km]

รูรับแสงตัวเลข

-

0.275 ± 0.015

-

ดัชนีการหักเหของกลุ่ม

850Nm

1.496

-

1300Nm

1.491

-

ความยาวคลื่นการกระจายตัวเป็นศูนย์， λ0

-

1320 ~ 1365

[NM]

ความลาดชันของศูนย์การกระจาย， S0

1320nm≤λ0≤1348nm

≤0.11

[PS/(NM2 · km)]]

1348nm≤λ0≤1365nm

≤0.001 （1458-L0)

[PS/(NM2 · km)]]

การสูญเสีย macrobending

-

-

-

100 เทิร์น @ 37.5 มม. รัศมี

850Nm

≤0.50

[DB]

1300Nm

≤0.50

[DB]

ลักษณะการสะท้อนกลับ

1300Nm

ขั้นตอน (ค่าเฉลี่ยของการวัดแบบสองทิศทาง)

-

≤0.10

[DB]

ความผิดปกติมากกว่าความยาวของเส้นใยและความไม่ต่อเนื่องของจุด

-

≤0.10

[DB]

ความสม่ำเสมอของการลดทอน

-

≤0.10

[db/km]

ลักษณะสิ่งแวดล้อม

850nm & 1300nm

การปั่นจักรยานอุณหภูมิ

-60 ℃ถึง 85 ℃

≤0.10

[db/km]

การปั่นจักรยานอุณหภูมิ

-10 ℃ถึง 85 ℃， 4% ถึง 98% rh

≤0.10

[db/km]

การแช่น้ำ

23 ℃ 30 วัน

≤0.10

[db/km]

ความร้อนแห้ง

85 ℃， 30 วัน

≤0.10

[db/km]

ความร้อนชื้น

85 ℃, 85% RH， 30 วัน

≤0.10

[db/km]

ข้อกำหนดเชิงกล

การทดสอบหลักฐาน

-

≥9.0

[n]

-

≥1.0

-

-

≥100

[KPSI]

แถบเคลือบ

แรงเฉลี่ยทั่วไป

1.5

[n]

แรงสูงสุด

≥1.3， ≤8.9

[n]

พารามิเตอร์ความไวต่อการกัดกร่อนของความเครียดแบบไดนามิก （nd, ทั่วไป)

-

20

-
