กันน้ำได้

that-t g.652

ลักษณะของออปติคัลโหมดเดียว เส้นใย

IEC 60794-1-1

สายเคเบิลใยแก้วนำแสง 1-1: ทั่วไป ข้อกำหนดทั่วไป

IEC 60794-1-2

สายเคเบิลใยแก้วนำแสง 1-2: ทั่วไป ขั้นตอนการทดสอบสายเคเบิลแบบออปติคัล

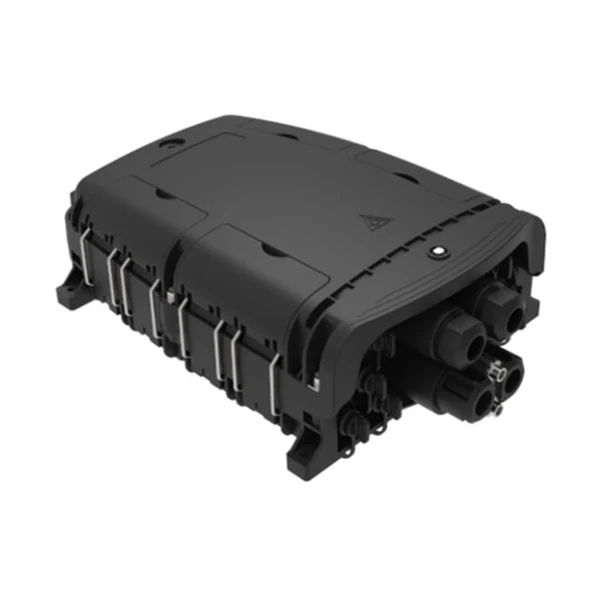

แบบอย่าง: XB-8QX

ข้อกำหนด

คำพูด

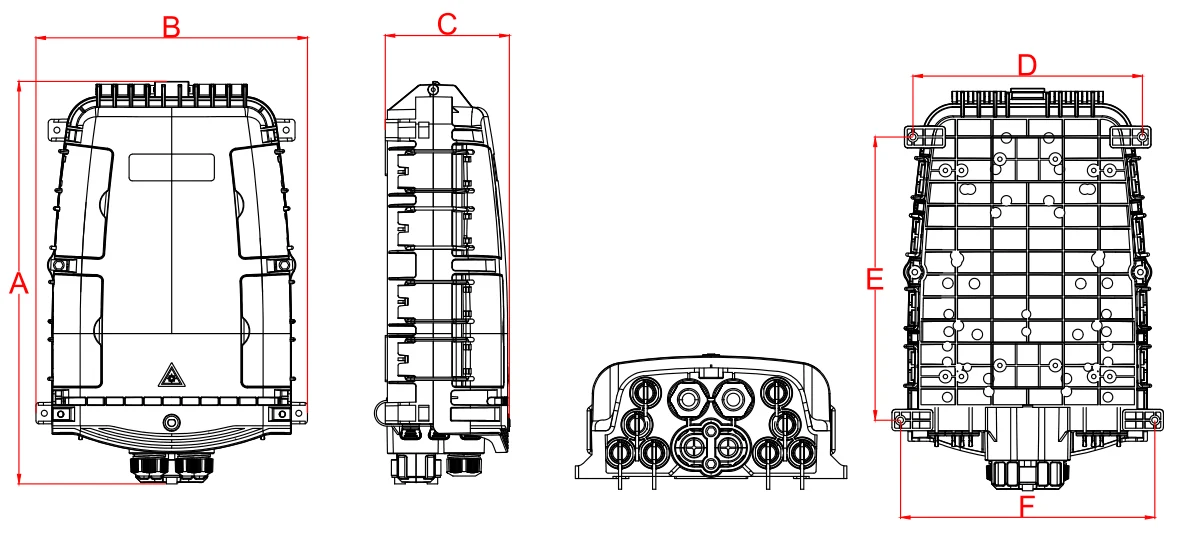

ภายนอก มิติ (มม.)

378*255*116 (a*b*c)

การติดตั้ง ตำแหน่งหลุม (มม.)

215*266*239 (d*e*f)

สี

สีดำ

ปรับแต่งได้

ขนาด และปริมาณเคเบิลออปติคัล

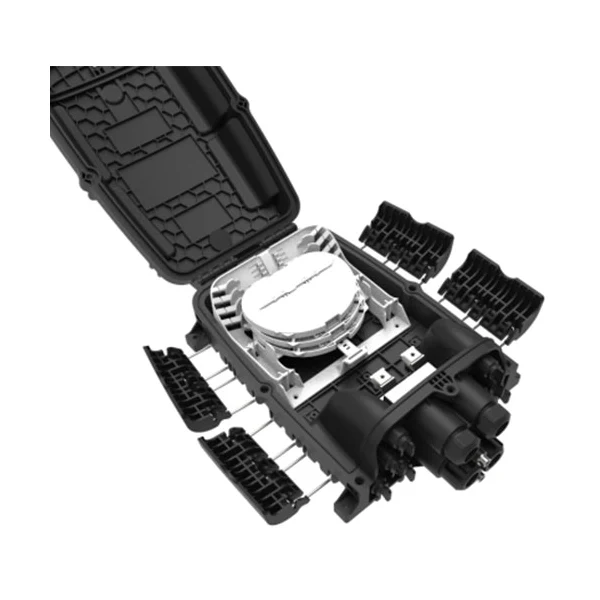

1 รายการสายเคเบิล Optical Optical, 2 Branch รายการสายเคเบิลออปติคัลและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า 8 ตัว

การผสมผสาน ความจุ (สูงสุด)

48

ถาด A, 12x4 = 48, 2 ชั้นของ ปลอกป้องกันประกบกันความร้อน

96

ถาด C, 12x8 = 96, 1 ​​ชั้นของ ปลอกป้องกันประกบกันความร้อน

96

ถาด D, ถาด E, 24x4 = 96, 2 ชั้นของ ปลอกป้องกันประกบกันความร้อน

128

ถาด F, 16x8 = 128, 1 ชั้นของ ปลอกป้องกันประกบกันความร้อน

136

สูงสุด = 1e+7f = 24+7*16 = 136

จุลภาค ตัวแยก PLC

1x2

ตัวแยกขนาด: 60x7x4mm

สามารถติดตั้งใน Type A และ Type E ถาดประกบ 1 พีซีต่อถาดประกบ

1x4

1x8

1*16

ขนาดตัวแยก: 60x12x4mm

สามารถติดตั้งใน Type A-1 และพิมพ์ E-1 ถาดประกบ 1 พีซีต่อถาดประกบ

เส้นใย เส้นผ่านศูนย์กลางสายเคเบิลของเจียระไน

ผ่าน ผ่านพอร์ต (มม.)

φ18

* หมายเหตุ: ระบุประเภทและเส้นผ่านศูนย์กลางของ สายเคเบิลออปติคัลเมื่อซื้อเพื่อจับคู่ปลั๊กปิดผนึกที่เหมาะสม เพื่อให้แน่ใจว่าประสิทธิภาพการปิดผนึก

เส้นใย ขนาดสายเคเบิลของพอร์ตสายเคเบิลสาขา (มม.)

φ18

ip ระดับการป้องกัน

IP68

ความติดไฟได้

HB (ธรรมดา)

สามารถปรับแต่งตาม ความต้องการ

เป็นกลาง การทดสอบสเปรย์เกลือ (NSS)

48 ชั่วโมง
