สายไฟเบอร์ออปติกแบบต่อต้านโลหะที่ไม่ใช่โลหะ

เส้นใยโหมดเดี่ยวหรือหลายโหมดอยู่ในตำแหน่งในโหมดหลอดหลวมของโมดูลัสสูง PETG หลอดจะเต็มไปด้วยสารประกอบที่กันน้ำกันน้ำ เหนือท่อจะใช้วัสดุปิดกั้นน้ำเพื่อให้สายเคเบิลกันน้ำ และการห่อแท่งพลาสติกเสริมเส้นใย (FRP) สายเคเบิลไฟเบอร์ออปติกที่ไม่เป็นโลหะที่ไม่ใช่โลหะของ Uni-tube นั้นเสร็จสมบูรณ์ด้วยปลอกโพลีเอทิลีน (PE)

ส่งคำถาม

รายละเอียดสินค้า

ลักษณะเฉพาะ

ความแม่นยำในการควบคุมความยาวของเส้นใยส่วนเกินให้ประสิทธิภาพเชิงกลและอุณหภูมิสูงกับสายเคเบิล

ท่อหลวมที่มีความแข็งแรงสูงซึ่งทนต่อการไฮโดรไลซิส

สารประกอบเติมท่อพิเศษให้แน่ใจว่ามีการป้องกันไฟเบอร์ที่สำคัญ

ความต้านทานแรงดันด้านข้างสูงและความยืดหยุ่น

ชั้นของการห่อ FRP ทำให้มั่นใจได้ถึงความต้านทานแรงดึงของสายเคเบิลมีการป้องกันที่ดีสำหรับอ่างหลวม

ปลอกด้านนอกของโพลีเอทิลีนมีความสามารถในการใช้รังสี UV สูง

ไม่จำเป็นต้องใช้สายเคเบิลอิเล็กทริกอย่างเต็มที่ในระหว่างการติดตั้งและการดำเนินการต่อการดำเนินการ

มาตรฐาน

สายเคเบิล GYQFXTY สอดคล้องกับมาตรฐาน YD/T 769-2010 รวมถึง IEC 60794-1

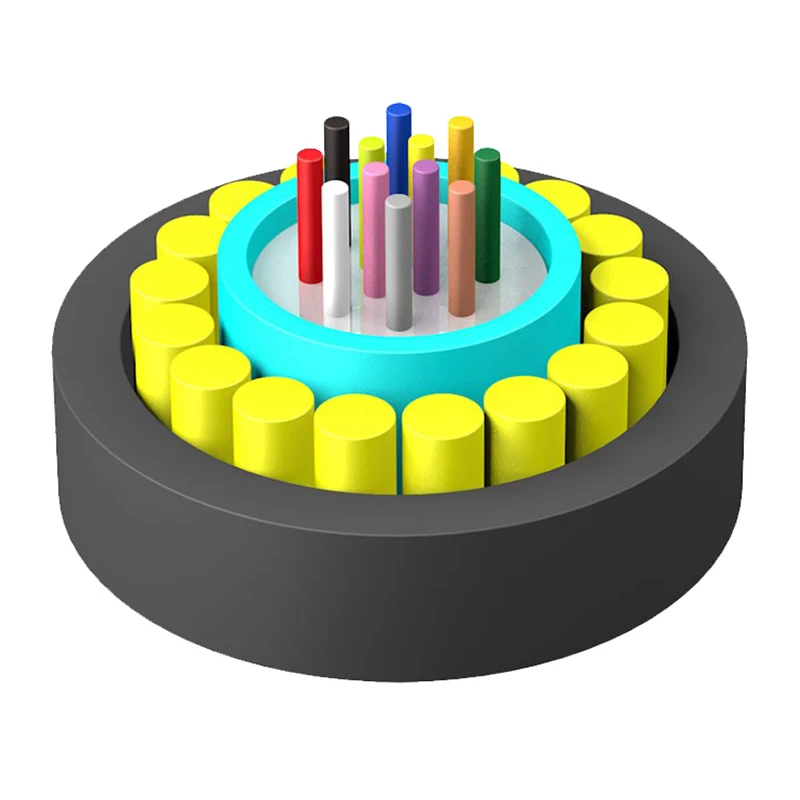

การวาดโครงสร้าง

1. ฟิกซ์

2. ท่อนำ

3.FRP

4. วัสดุเติมเต็ม

5. วัสดุเติม

6. เพอร์เช ธ ด้านนอก

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

พารามิเตอร์ทางเทคนิค

ประเภทสายเคเบิล (เพิ่มขึ้น 2 เส้นใย)	จำนวนไฟเบอร์	น้ำหนักสายเคเบิล (อ้างอิง) (kg/km)	แรงดึง ระยะยาว/ระยะสั้น (n)	ความต้านทานต่อการบดขยี้ ระยะยาว/ระยะสั้น (n/100mm)	รัศมีการดัด คงที่/ไดนามิก (มม.)
gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
GYQFXTY-14 ~ 18XN	14 ~ 18	79
gyqfxty-26 ~ 36xn	26 ~ 36	86

อุณหภูมิการจัดเก็บ/การทำงาน: -40 ℃ -+70 ℃

ลักษณะทางแสง

ประเภทไฟเบอร์	การลดทอน (+20 ℃)				แบนด์วิดธ์		รูรับแสงตัวเลข	ความยาวคลื่นตัดสายเคเบิลλcc
ประเภทไฟเบอร์	@850nm	@1300Nm	@1310nm	@1550nm	@850nm	@1300Nm	รูรับแสงตัวเลข	ความยาวคลื่นตัดสายเคเบิลλcc
G.652	-	-	≤0.36dB/km	≤0.22db/km	-	-	-	≤1260nm
G.655	-	-	≤0.40dB/km	≤0.23dB/km	-	-	-	≤1450nm
50/125µm	≤3.3dB/km	≤1.2db/km	-	-	≥500MHz·กม.	≥500MHz·กม.	0.200 ± 0.015 แล้ว	-
62.5/125µm	≤3.5dB/km	≤1.2db/km	-	-	≥200MHz·กม.	≥500MHz·กม.	0.275 ± 0.015 แล้ว	-
