1.1 คำอธิบาย
กล่องแจกจ่ายออปติคัลที่เชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับเครือข่าย FTTX
| ประเภทการผลิต | การจำแนกประเภท |
| GFS-8BY & -1 | กล่องกระจายสายเคเบิลใยแก้วนำแสงที่เชื่อมต่อล่วงหน้า |
1.2 มาตรฐานปฏิบัติตาม
การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:
| that-t g.652 | ลักษณะของใยแก้วนำแสงเดียว |
| IEC 60794-1-1 | สายเคเบิลใยแก้วนำแสง 1-1: ข้อกำหนดทั่วไป-ทั่วไป |
| IEC 60794-1-2 | สายเคเบิลใยแก้วนำแสงส่วนที่ 1-2: ข้อกำหนดทั่วไปขั้นตอนการทดสอบสายเคเบิลออพติคอล |
1.3 สภาพแวดล้อมแอปพลิเคชัน
| รายการ | ค่า |
| อุณหภูมิการทำงาน | -40 ºC～+65 ºC |
| อุณหภูมิการติดตั้ง | -5 ºC～+40 ºC |
| อุณหภูมิการจัดเก็บ | -40ºC～+65 ºC |
| ความดันบรรยากาศ | 70 ～ 106kpa |
| ความชื้นสัมพัทธ์ | ≤93％ (+40 ℃) |
1. เปลือกด้านล่างและฝาครอบด้านบนเชื่อมด้วยการเชื่อมแผ่นร้อนซึ่งไม่สามารถถอดออกได้
2. วัสดุ: pp.
3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย
4. ระดับการป้องกันสูงถึง IP68
5. การตกแต่งภายในติดตั้ง 1x2 FBT splitter+ 1x8 plc splitter หรือ 1x8 plc splitter
6. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง
7. สามารถติดตั้งถาดที่เก็บสายเคเบิลดร็อปเพื่อให้ตรงกับที่เก็บสายเคเบิลทรงกลมขนาด 30 มม. 5 มม.
3.1 ข้อกำหนดทางกล
| รายการ | ข้อกำหนด | คำพูด |
| วัสดุที่อยู่อาศัย | พลาสติก PP ดัดแปลง | |
| วัสดุของอุปกรณ์เสริมโลหะ | สแตนเลสคุณภาพสูง | |

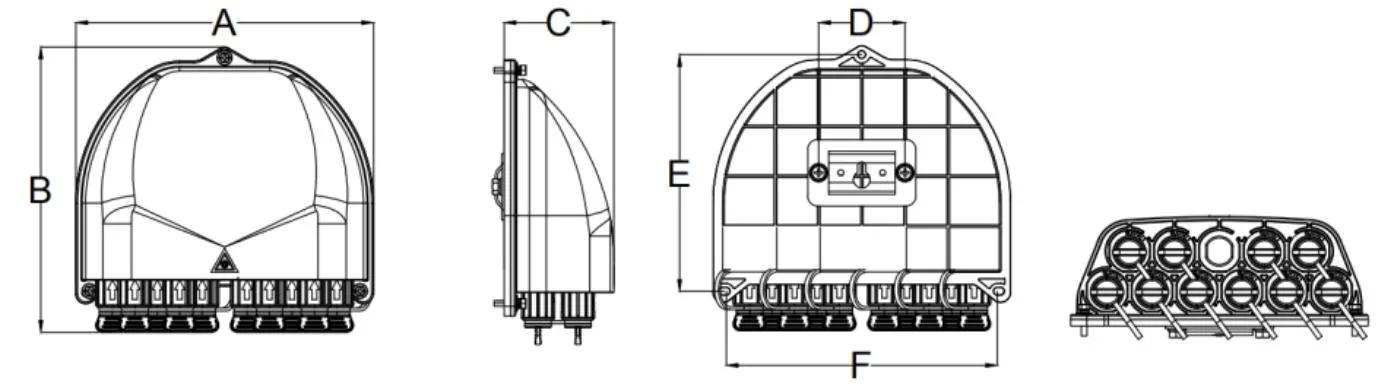

| มิติภายนอก (มม.) | 171*179*66 มม. | a*b*c |
| สี | สีดำ | |
| ตำแหน่งหลุมติดตั้ง (มม.) | 52*142*165 | d*e*f |

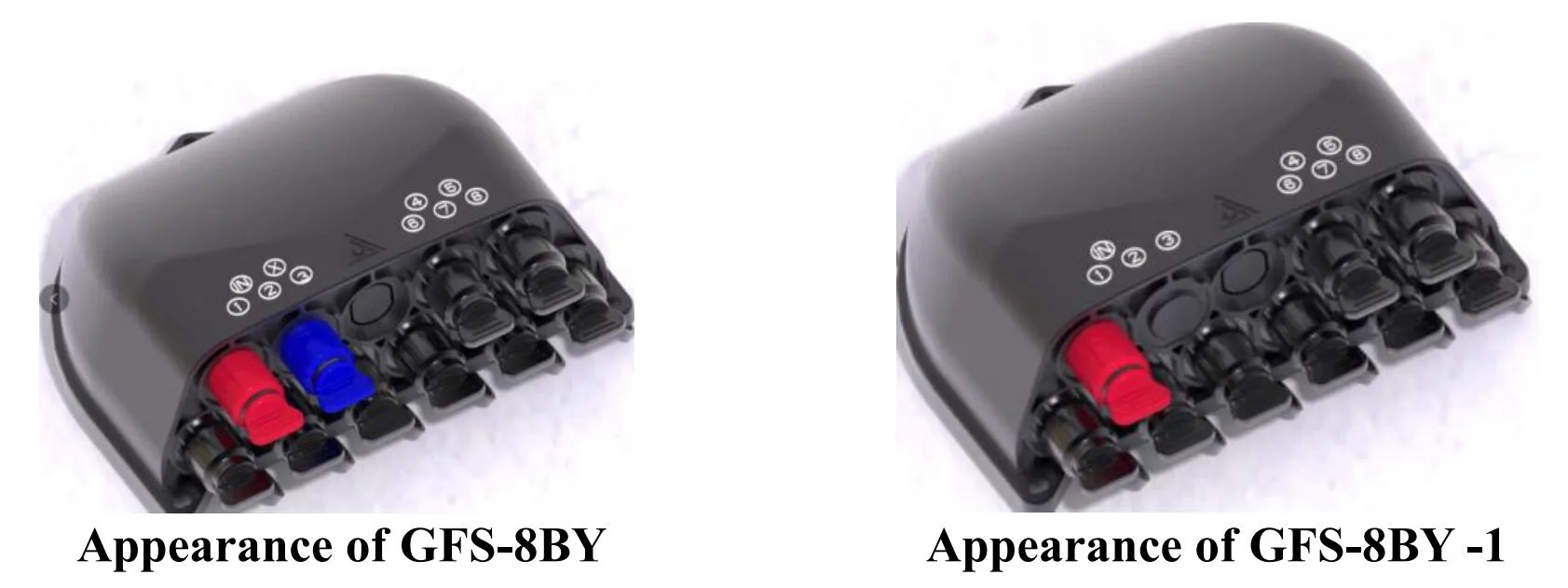

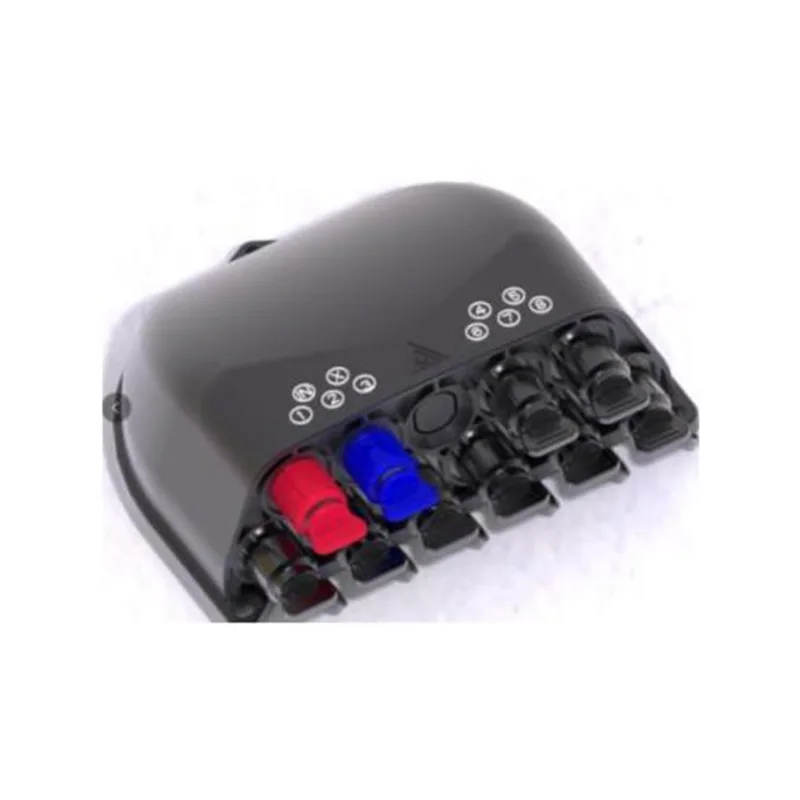

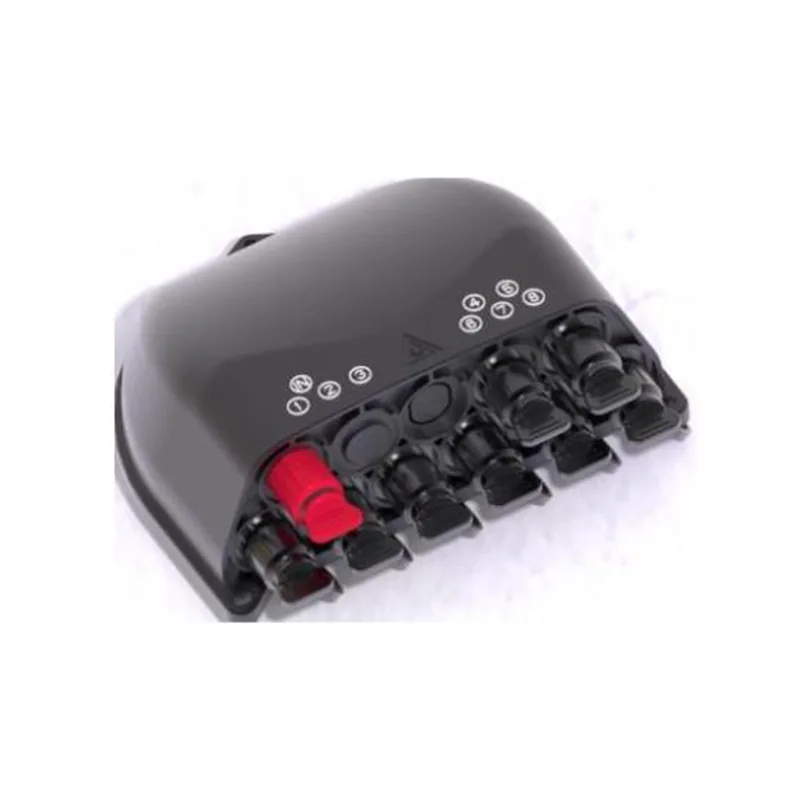

| จำนวนอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า | 10 | GFS-8BY (1 สีแดง, 1 สีน้ำเงิน, 8 สีดำ) |
| 9 | GFS-8BY-1 (1 สีแดง, 8 สีดำ) | |
| ตัวแยก | 1x2 FBT Splitter+ 1x8 PLC Splitter | GFS-8BY อัตราส่วนเริ่มต้นของ 1x2 FBT ตัวแยกคือ 70%/30% |
| 1x8 plc splitter | GFS-8BY-1 | |
| เกรด IP | IP68 | |
| ความติดไฟได้ | UL94-HB | มันสามารถปรับแต่งตามความต้องการ |
| การทดสอบสเปรย์เกลือเป็นกลาง (NSS) | 48H |
พารามิเตอร์แสงหลัก
| แบบอย่าง | ตัวแยก | (db) | RL (DB) | (db) | วิธีทดสอบ | |
| ตัวแยก | กล่องแจกจ่าย | |||||
| GFS-8by |
1*2 FBT (90/10) + 1*8 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (90%) | ≤8.3 | ≥55dB | ≤1.03 |
IL: IEC61300-3-4 วิธี B RL: IEC61300-3-6 วิธี 1 |
| 1*2 FBT (10%) +1* 8 plc |
≤21.7 | ≥55dB | ≤21.9 | |||
|
1*2 FBT (80/20) + 1*8 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (80%) | ≤1.4 | ≥55dB | ≤1.6 | ||
| 1*2 FBT (20%) +1* 8 plc |
≤18.3 | ≥55dB | ≤18.5 | |||
|
1*2 FBT (70/30) + 1*8 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (70%) | ≤2.1 | ≥55dB | ≤2.3 | ||
| 1*2 FBT (30%) +1* 8 plc |
≤16.5 | ≥55dB | ≤16.7 | |||
|
1*2 FBT (60/40) + 1*8 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (60%) | ≤2.8 | ≥55dB | ≤3.0 | ||
| 1*2 FBT (40%) +1* 8 plc |
≤15.2 | ≥55dB | ≤15.4 | |||
|
1*2 FBT (50/50) + 1*8 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (50%) | ≤3.8 | ≥55dB | ≤4.0 | ||
| 1*2 FBT (50%) +1* 8 plc |
≤14.3 | ≥55dB | ≤14.5 | |||
|
GFS-8BY-1 |
1x8 plc splitter, ด้วยตัวเชื่อมต่อ SCAPC |
1*8 plc | ≤10.5 | ≥55dB | ≤10.7 | |
พารามิเตอร์แสงที่แสดงในตารางด้านบนเป็นค่าเริ่มต้นและสามารถปรับแต่งตามข้อกำหนด
5.1 วิธีการเคเบิลผลิตภัณฑ์:

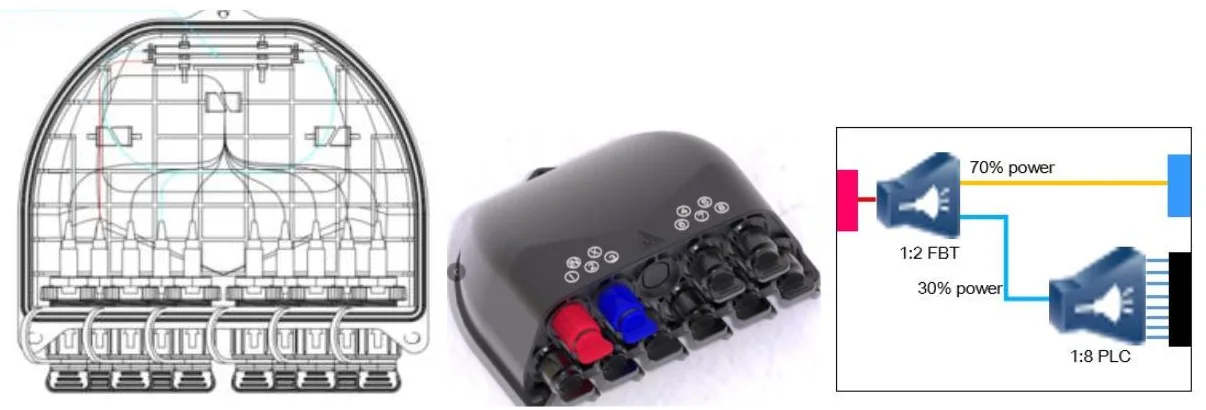

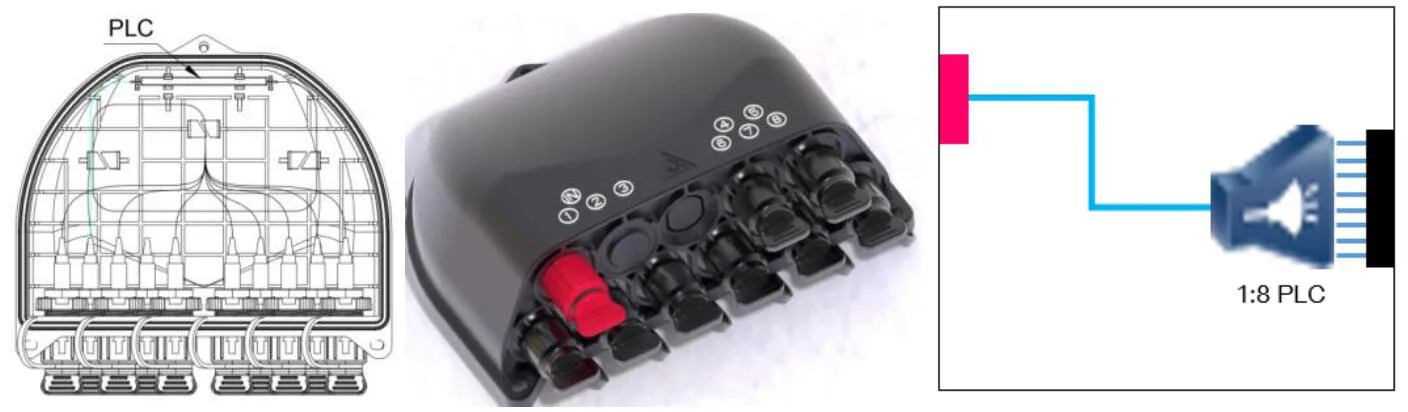

PLC อยู่ด้านบน FBT ที่ด้านล่าง
GFS-8BY (1 * 2 FBT + 1 * 8 วิธีสายเคเบิล PLC Splitter)
GFS-8BY-1 (1 * 8 วิธีสายเคเบิล PLC Splitter)

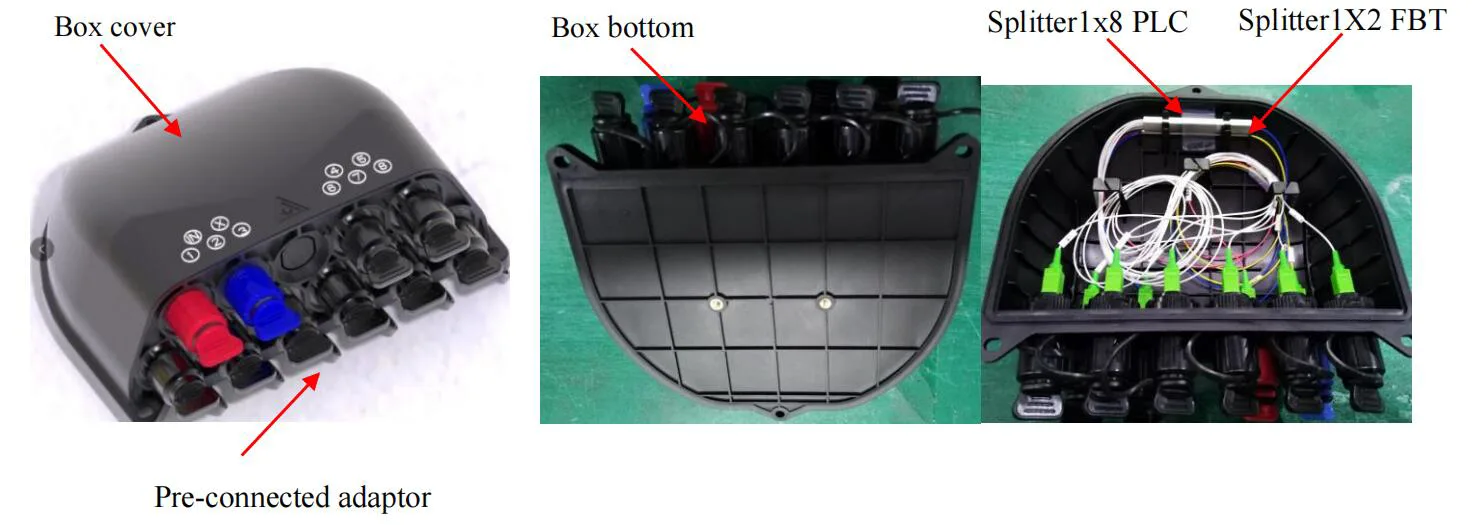

5.2.1 ชิ้นส่วนหลัก
| เลขที่ | ชื่อชิ้นส่วน | หน่วย | ปริมาณ | คำพูด |
| 1 | กล่องด้านล่าง | พีซี | 1 | |
| 2 | ฝาปิดกล่อง | พีซี | 1 | |
| 3 | อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า | พีซี | 10 | GFS-8by |
| 4 | พีซี | 9 | GFS-8BY-1 | |
| 5 | Splitter1x2 FBT | พีซี | 1 | ติดตั้งเฉพาะใน GFS-8by |
| 6 | Splitter1x8 plc | พีซี | 1 |
5.2.2 อุปกรณ์เสริม
| เลขที่ | ชื่อชิ้นส่วน | ภาพอ้างอิง | หน่วย | ปริมาณ | คำพูด |
| 1 | ผู้ใช้งาน | / | พีซี | 1 | ใน |
| 2 | รายงานการทดสอบตัวแยก | / | พีซี | 1 | ใน |
| 3 | ชุดติดผนัง |
|
ชุด | 1 | เป็นทางเลือกเป็นลูกค้า ขอ |
| 4 | ชุดเสาที่ติดตั้ง |
|
ชุด | 1 | เป็นทางเลือกเป็นลูกค้า ขอ |
| 5 | ชุดอุปกรณ์ที่ติดตั้งทางอากาศ |
|
ชุด | 1 | เป็นทางเลือกเป็นลูกค้า ขอ |
| 6 | สายเคเบิล ถาดเก็บ |
|
ชุด | 1 | เป็นทางเลือกเป็นลูกค้า ขอ |
| 7 | สายเคเบิล ถาดเก็บ |
|
ชุด | 1 | เป็นทางเลือกเป็นลูกค้า ขอ |
ผลิตภัณฑ์นี้สอดคล้องกับคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) (PBB) และ polybrominated diphenyl ether (PBDE) ไม่เกินขีด จำกัด

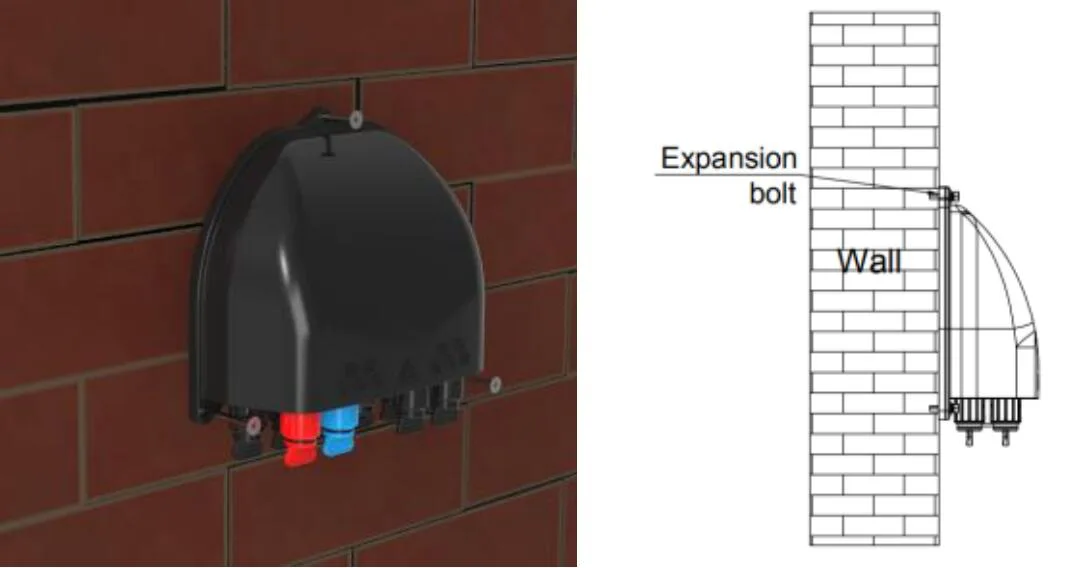

7.1. การติดตั้งติดผนัง
เจาะรู 3 รูในผนังตามมิติวางปลั๊กส่วนขยายφ7.5*40 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด

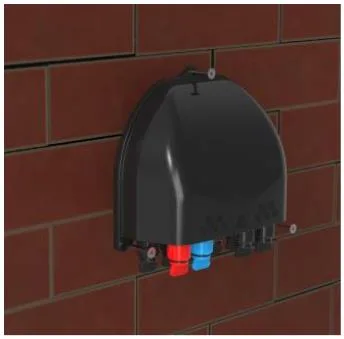

การติดตั้งติดผนัง

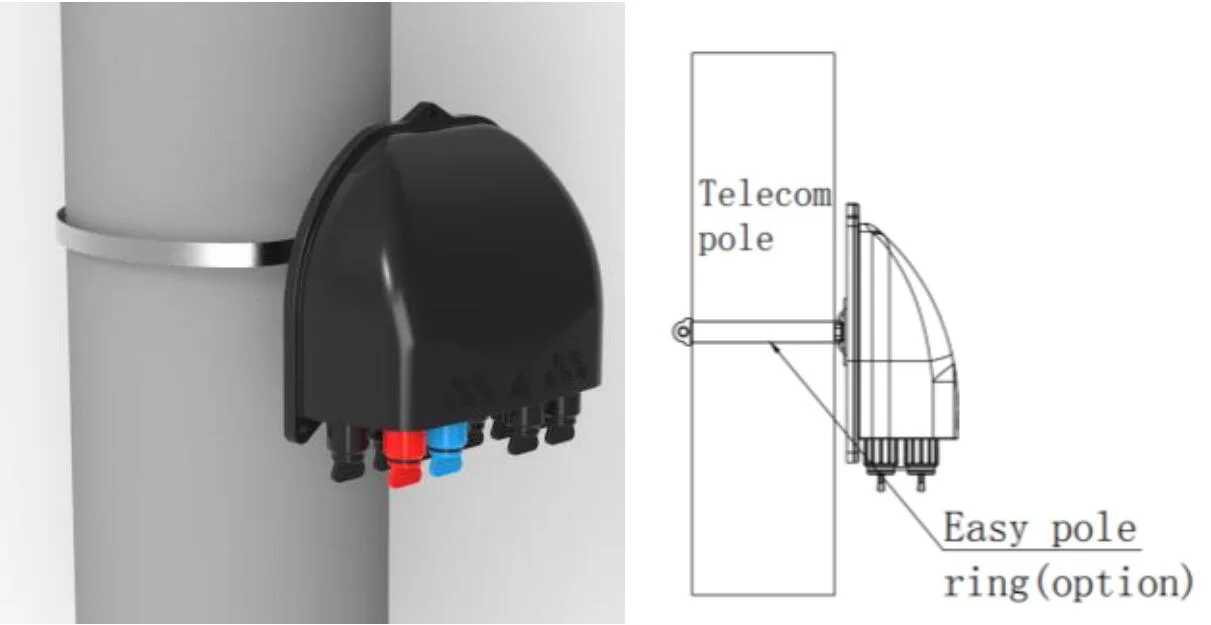

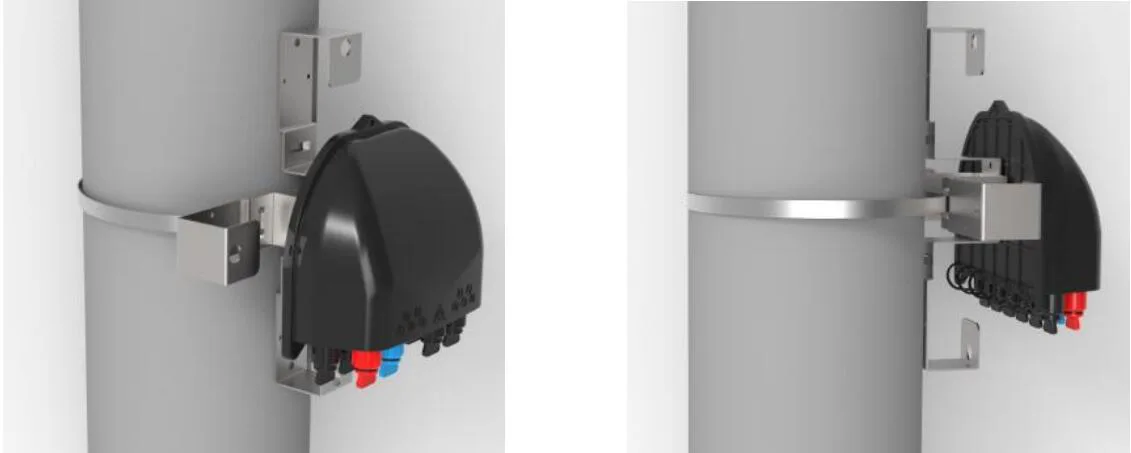

7.2. การติดตั้งที่ติดตั้งบนเสา
ส่งแหวนห่วงผ่านช่องของแผ่นหลังและแก้ไขบนเสาโทรคมนาคม
การติดตั้งที่ติดตั้งเสา

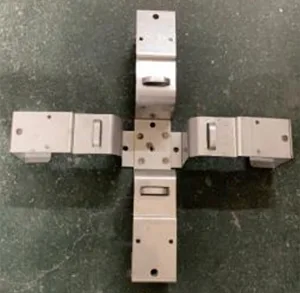

7.3. การติดตั้งติดผนัง (พร้อมถาดเก็บสายเคเบิลดร็อป)
เจาะรู 4 รูในผนังตามมิติของรูที่เก็บถาดที่เก็บสายเคเบิลวางวางปลั๊กส่วนขยายφ 8 * 40 วางกล่องเพื่อให้เข้ากับรูและยึด ด้วยสกรู
การติดตั้งติดผนัง (พร้อมถาดเก็บสายเคเบิลดร็อป

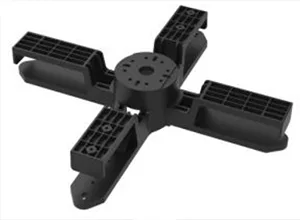

7.4. การติดตั้งที่ติดตั้งบนเสา (พร้อมถาดที่เก็บสายเคเบิลดร็อป)
ผ่านสายพานสแตนเลสผ่านช่องของถาดที่เก็บสายเคเบิลดร็อปและแก้ไขบนเสาด้วยหัวเข็มขัด
การติดตั้งที่ติดตั้งบนเสา (พร้อมถาดที่เก็บสายเคเบิลดร็อป)

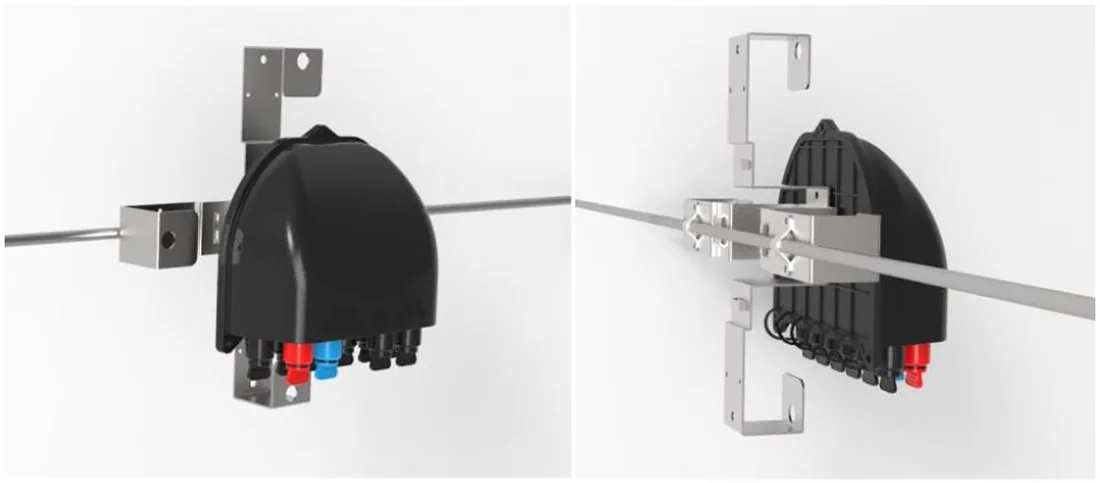

7.5. การติดตั้งแบบติดตั้งทางอากาศ (พร้อมถาดที่เก็บสายเคเบิลดร็อป)
ใช้แผ่นโลหะขนาดเล็กเพื่อแก้ไขกล่องแจกจ่ายไปยังผู้ส่งสาร
การติดตั้งแบบติดตั้งทางอากาศ (พร้อมถาดที่เก็บสายเคเบิลดร็อป)
8.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)
⚫หมุนส่วนลูกศรของขั้วต่อเส้นใยทวนเข็มนาฬิกาและถอดฝาปิดฝุ่นออก
⚫ส่วนลูกศรของขั้วต่อเส้นใยอยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนลูกศร ส่วนหนึ่งตามเข็มนาฬิกา
8.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด
8.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C
⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร
⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน
⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก
8.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข
8.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข
8.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า -F
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา
| รายการ | วัสดุ | ขนาด (มม.) | ปริมาณ | น้ำหนักขั้นต้น (กิโลกรัม) |
| บรรจุภัณฑ์ผลิตภัณฑ์อิสระ | กล่องกระดาษ | 195x195x95 | 1 | 0.7 |
| กล่องบรรจุภัณฑ์ด้านนอก | กล่องกระดาษ | 810x410x510 | 40 | 28.1 |
| หมายเหตุ: ไม่มีถาดที่เก็บสายเคเบิลดร็อป | ||||
