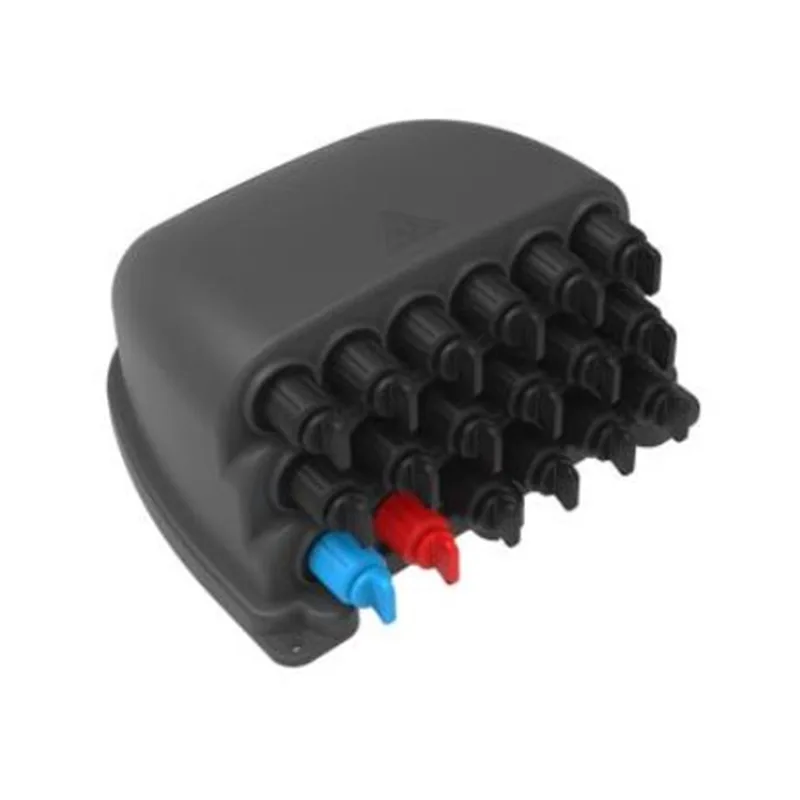

กล่องกระจายสายไฟเบอร์ออปติกที่เชื่อมต่อล่วงหน้า GFS-18BYK

1. ทั่วไป

1.1 คำอธิบาย

กล่องแจกจ่ายออปติคัลแบบเชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับ FTTX เครือข่าย.

ลักษณะของ GFS-18BYK

1.2 มาตรฐานปฏิบัติตาม

การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:

1.3 สภาพแวดล้อมแอปพลิเคชัน

2. ลักษณะ

1. เปลือกด้านล่างและฝาครอบด้านบนได้รับการแก้ไขด้วยสกรูถอดออกได้

2. วัสดุ: pp.

3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย

4. ระดับการป้องกันสูงถึง IP68

5. การตกแต่งภายในติดตั้งตัวแยก 1x2 FBT + 1x16 PLC Splitter

6. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง

3. ข้อมูลจำเพาะ

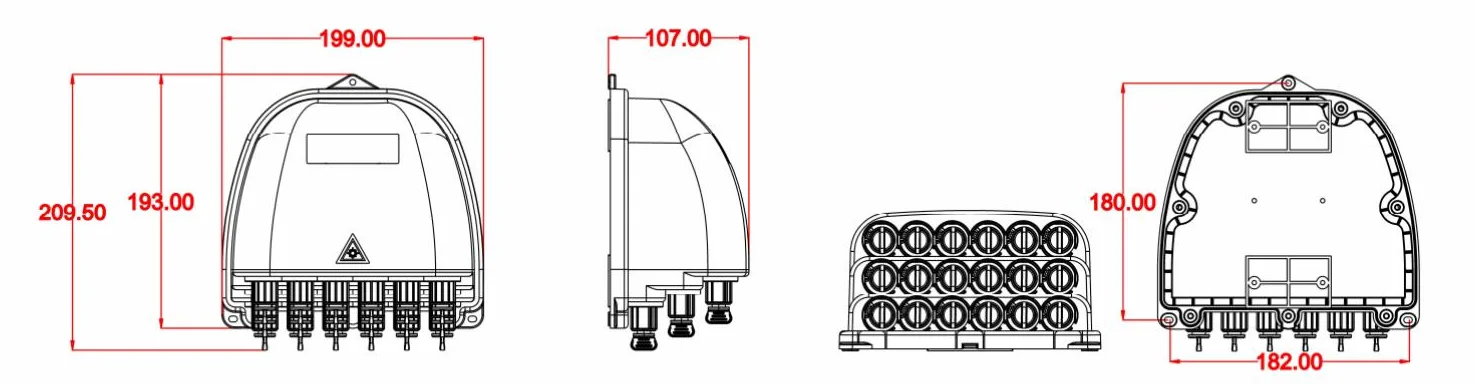

3.1 ข้อกำหนดทางกล

3.2 ข้อกำหนดทางแสง

พารามิเตอร์แสงที่แสดงในตารางด้านบนเป็นค่าเริ่มต้นและสามารถปรับแต่งตามข้อกำหนด

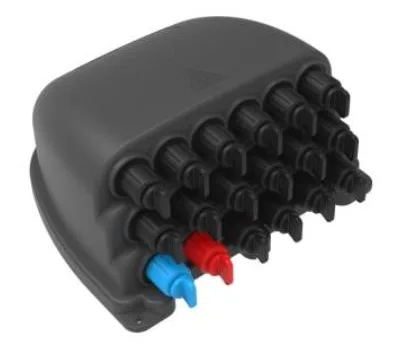

4. รูปภาพผลิตภัณฑ์

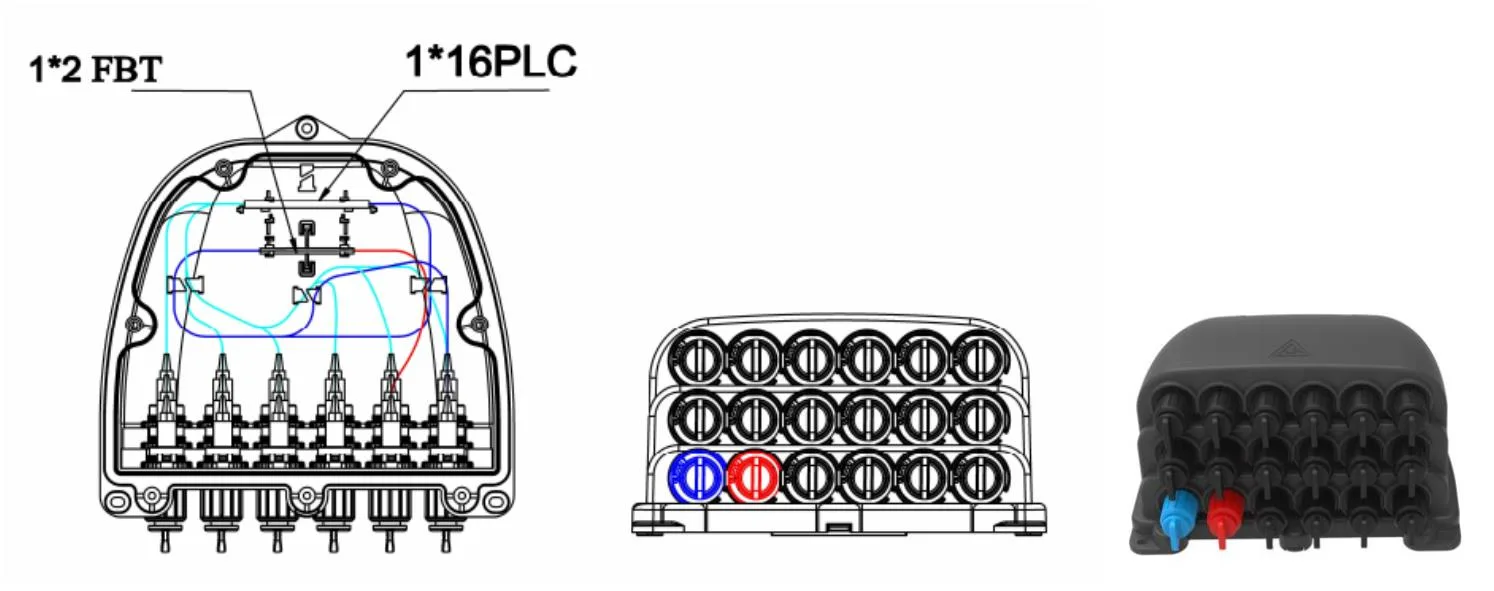

4.1 วิธีเคเบิลผลิตภัณฑ์:

GFS-18BYK (1 * 2FBT + 1 * 16 วิธีสายเคเบิล PLC Splitter)

4.2 การกำหนดค่า

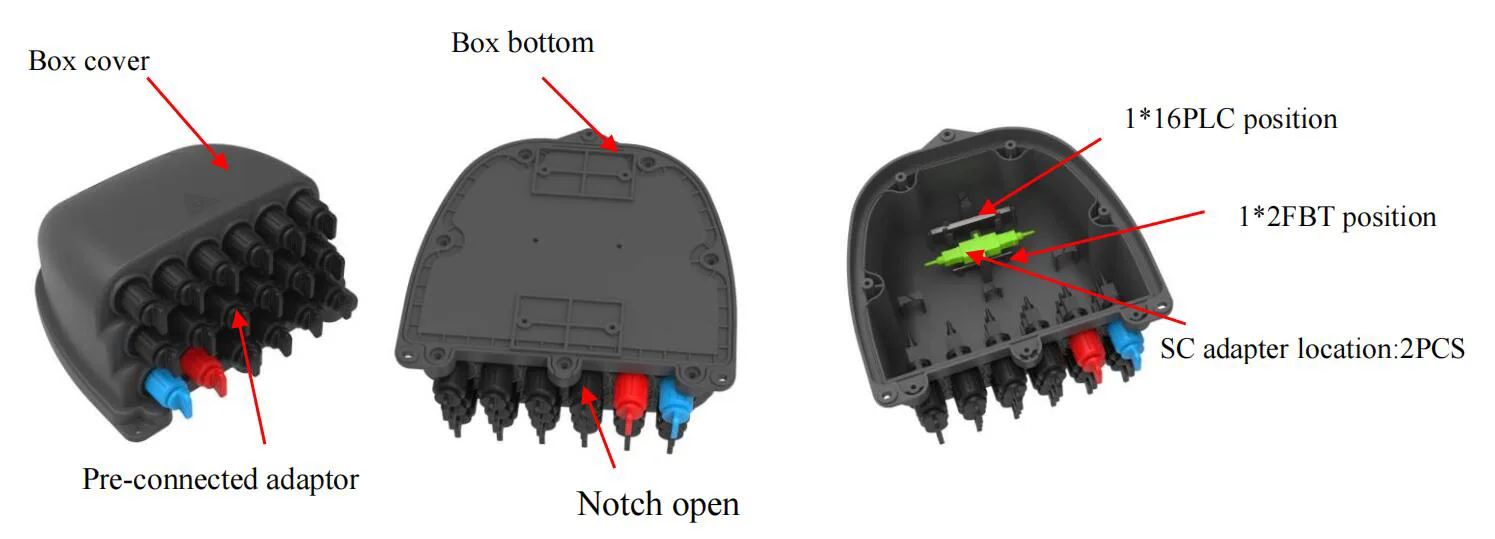

4.2.1 ชิ้นส่วนหลัก

4.2.2 อุปกรณ์เสริม

เลขที่	ชื่อชิ้นส่วน	ภาพอ้างอิง	หน่วย	ปริมาณ	คำพูด
1	ผู้ใช้งาน	/	พีซี	1	ใน
2	รายงานการทดสอบตัวแยก	/	พีซี	1	ใน
3	ชุดติดผนัง		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า

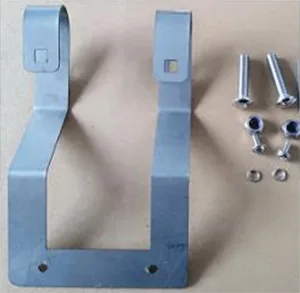

4	ชุดเสาที่ติดตั้ง		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า
5	ชุดอุปกรณ์ที่ติดตั้งทางอากาศ		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า

5. ลักษณะสิ่งแวดล้อม

ผลิตภัณฑ์นี้สอดคล้องกับคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) (PBB) และ polybrominated diphenyl ether (PBDE) ไม่เกินขีด จำกัด

6. การติดตั้ง

6.1. การติดตั้งติดผนัง

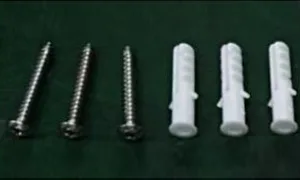

เจาะรู 3 รูในผนังตามมิติวางปลั๊กส่วนขยายφ7.5*40 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด

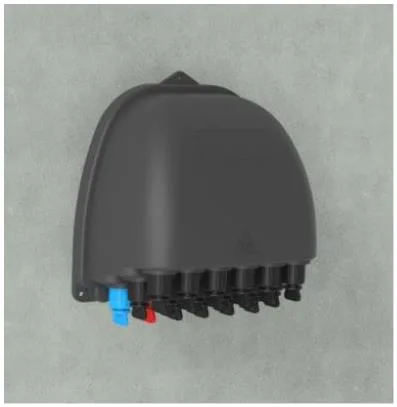

การติดตั้งติดผนัง

6.2. การติดตั้งที่ติดตั้งบนเสา

ส่งแหวนห่วงผ่านช่องของแผ่นหลังและแก้ไขบนเสาโทรคมนาคม

การติดตั้งที่ติดตั้งเสา

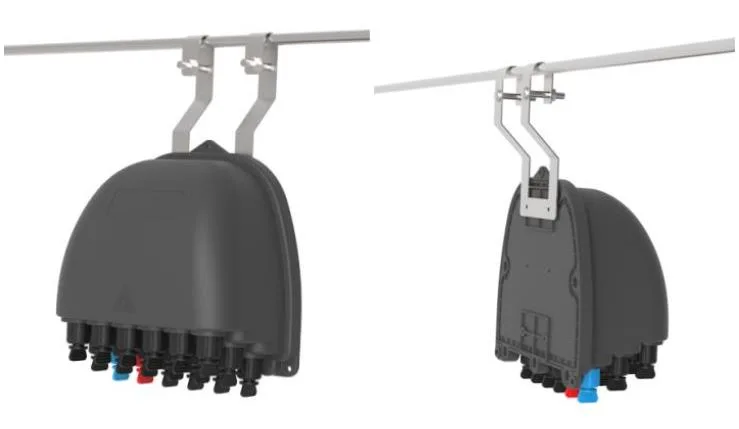

6.3 โครงสร้างค่าใช้จ่าย

ผูกทั้งสองที่ติดตั้งบนแชสซีของค่าใช้จ่ายที่แขวนอยู่บนลวดจากนั้นจึงปิดกั้นการป้องกันกรณีที่ตกลงมา (รูปที่ 6)

การติดตั้งที่ติดตั้งบนเสา

7. การดำเนินการเชื่อมต่อ

7.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)

⚫หมุนส่วนลูกศรของขั้วต่อเส้นใยทวนเข็มนาฬิกาและถอดฝาปิดฝุ่นออก

⚫ส่วนลูกศรของขั้วต่อเส้นใยอยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนลูกศร ส่วนหนึ่งตามเข็มนาฬิกา

7.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด

7.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C

⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร

⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน

⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก

7.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

7.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

7.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - SC

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา

8. แพ็คเกจ
