1.1 คำอธิบาย

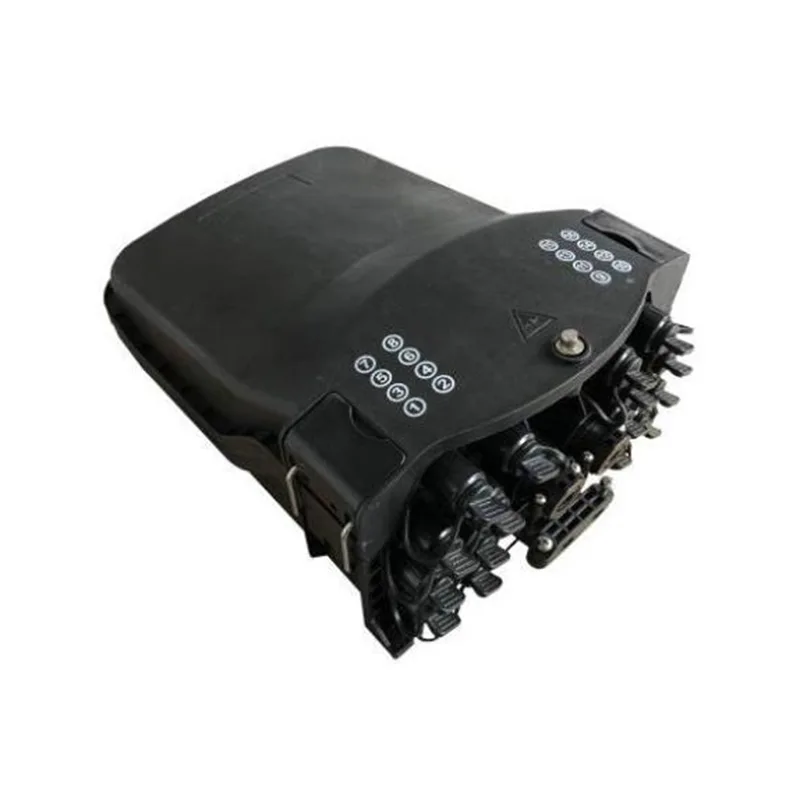

กล่องแจกจ่ายออปติคัลที่เชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับเครือข่าย FTTX
| ประเภทการผลิต | การจำแนกประเภท |
| GFS-16SX | กล่องกระจายสายเคเบิลใยแก้วนำแสงที่เชื่อมต่อล่วงหน้า |

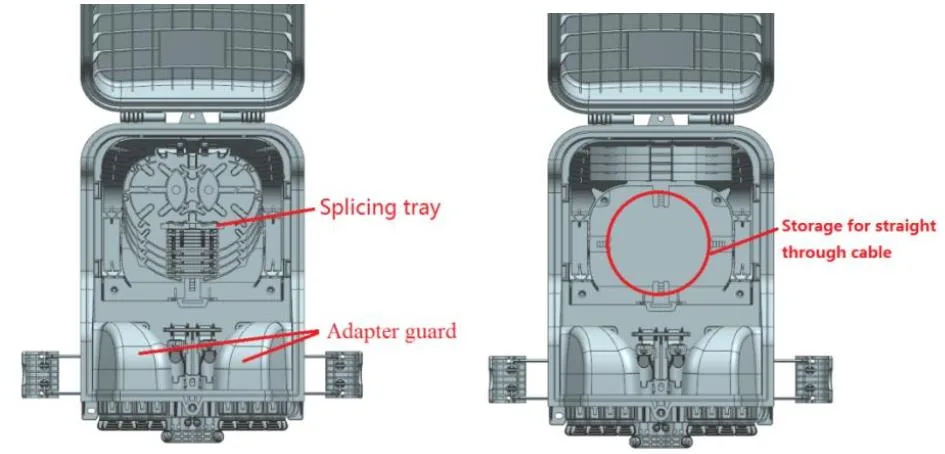

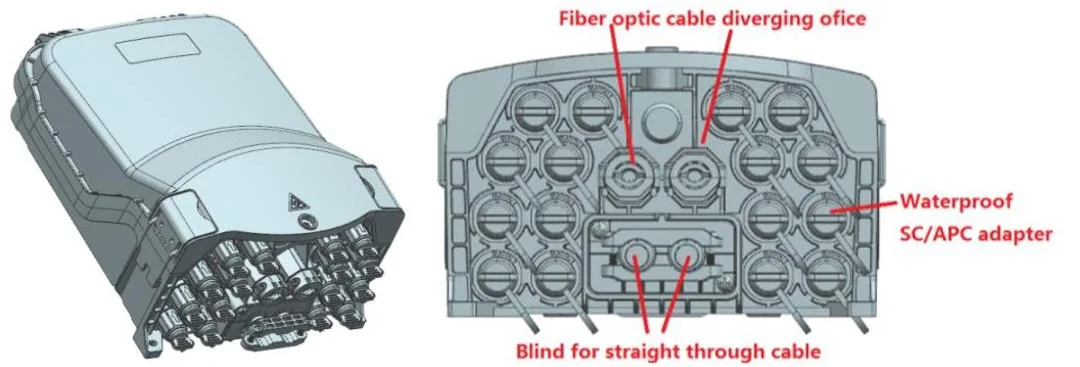

ลักษณะของ GFS-16SX
1.2 มาตรฐานปฏิบัติตาม
การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:
| that-t g.652 | ลักษณะของใยแก้วนำแสงเดียว |
| IEC 60794-1-1 | สายเคเบิลใยแก้วนำแสง 1-1: ข้อกำหนดทั่วไป-ทั่วไป |
| IEC 60794-1-2 | สายเคเบิลใยแก้วนำแสงส่วนที่ 1-2: ข้อกำหนดทั่วไปขั้นตอนการทดสอบสายเคเบิลออพติคอล |
1.3 สภาพแวดล้อมแอปพลิเคชัน
| รายการ | ค่า |
| อุณหภูมิการทำงาน | -40 ºC～+65 ºC |
| อุณหภูมิการติดตั้ง | -5 ºC～+40 ºC |
| อุณหภูมิการจัดเก็บ | -40ºC～+65 ºC |
| ความดันบรรยากาศ | 70 ～ 106kpa |
| ความชื้นสัมพัทธ์ | ≤93％ (+40 ℃) |
1. การออกแบบโครงสร้างขั้นสูงการใช้งานง่ายและการกำหนดเส้นทางที่สมเหตุสมผล
2. วัสดุ: pp+gf
3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย
4. ระดับการป้องกันสูงถึง IP65
5. 1 รายการสายเคเบิลออปติคัลรูปไข่, 2 รายการสายเคเบิลออปติคัลสาขาและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า 16 ตัว
6. มีถาดประกบที่หลากหลาย
7. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง
8. สามารถติดตั้งถาดที่เก็บสายเคเบิลดร็อปเพื่อให้ตรงกับที่เก็บสายเคเบิลทรงกลม 50 มม. 5 มม.
3.1 ข้อกำหนดทางกล
| รายการ | ข้อกำหนด | คำพูด |

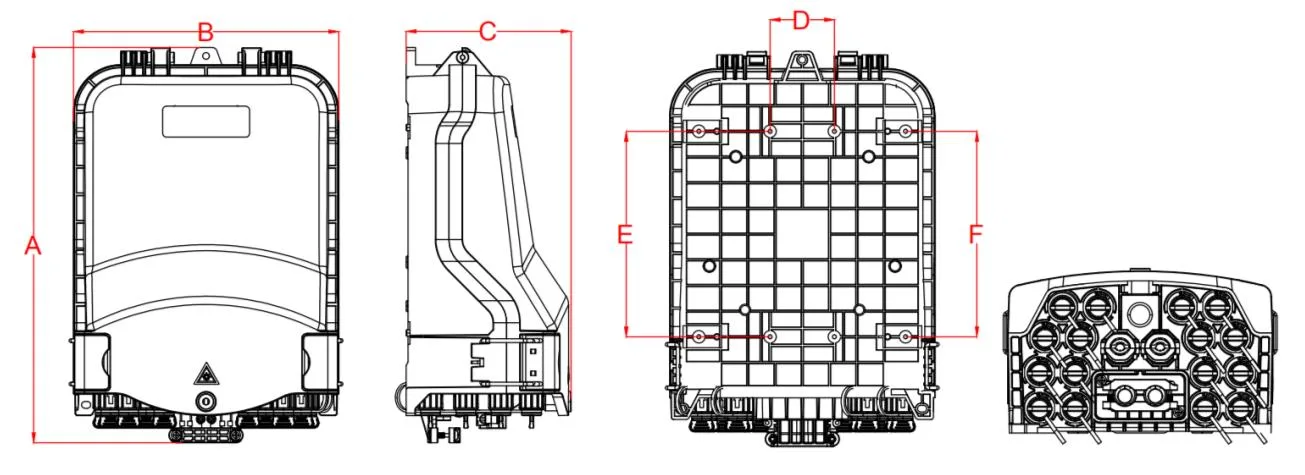

| มิติภายนอก (มม.) | 319.3*214*133 (a*b*c) | |
| ตำแหน่งหลุมติดตั้ง (มม.) | 52*166*166 (DXEXF) | |
| สี | Pantone 428c | ปรับแต่งได้ |
|
ขนาดและปริมาณ ของหลุมสายเคเบิลออปติคัล |
1 รายการสายเคเบิล Optical Optical 2 รายการสายเคเบิลออปติคัลสาขา และอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า 16 ตัว |
|
| ความจุฟิวชั่น (สูงสุด) | 48 |
ถาด A, 12x4 = 48 แขนป้องกันประกบกันประกบ 2 ชั้น |
| 64 |
ถาด B, 8x8 = 64 ปลอกแขนป้องกันประกบ 1 ชั้น |
|
| 96 |
ถาด C, 8x12 = 96 ปลอกแขนป้องกันประกบ 1 ชั้น |
|
| 96 |
ถาด D, ถาด E, 24x4 = 96 แขนป้องกันประกบกันประกบ 2 ชั้น |
|
| ตัวแยก PLC ขนาดเล็ก | 1x2 |
ตัวแยกขนาด: 60x7x4mm สามารถติดตั้งในประเภท A และพิมพ์ถาดประกบกัน 1 พีซีต่อถาดประกบ |
| 1x4 | ||
| 1x8 | ||
| 1*16 |
ตัวแยกขนาด: 60x12x4mm สามารถติดตั้งใน Type A-1 และพิมพ์ถาดประกบ E-1 1 พีซีต่อถาดประกบ |
|
|
เป็นเส้นผ่านศูนย์กลางสายเคเบิลที่ใหญ่ที่สุด (มม.) |
ᴓ8 ~ 18 | |
| ขนาดสูงสุดของรูสาขา (มม.) |
ᴓ16 | |
| ระดับการป้องกัน IP | IP65 | |
| ความติดไฟได้ | HB | มันสามารถปรับแต่งตามความต้องการ |
|
การทดสอบสเปรย์เกลือที่เป็นกลาง (NSS) |
48 ชั่วโมง |
4.1 พารามิเตอร์แสงหลัก
| ตัวแยก | (db) | RL (DB) | (db) | วิธีทดสอบ | |
| ตัวแยก | กล่องแจกจ่าย | ||||
| Pigtail-SC/APC-00-SM-SX (1C1F)- OD0.9MM-PVC-G657A2-CABLE สี (ค่าเริ่มต้น) -indoor-ROHS-1.5M |
≤0.3 | ≥55dB | ≤0.5 |
IL: IEC61300-3-4 วิธี BRL: IEC61300-3-6 วิธีที่ 1 |
|
|
1x2 plc splitter, ด้วยตัวเชื่อมต่อ SCAPC |
≤4.0 | ≥55dB | ≤4.2 | ||
|
1x4 plc splitter, ด้วยตัวเชื่อมต่อ SCAPC |
≤7.4 | ≥55dB | ≤7.6 | ||
|
1x8 plc splitter, ด้วยตัวเชื่อมต่อ SCAPC |
≤10.5 | ≥55dB | ≤10.7 | ||
|
1x16 plc splitter, ด้วยตัวเชื่อมต่อ SCAPC |
≤13.5 | ≥55dB | ≤13.7 | ||
พารามิเตอร์แสงที่แสดงในตารางด้านบนเป็นค่าเริ่มต้นและสามารถปรับแต่งตามข้อกำหนด
5.1 วิธีการเคเบิลผลิตภัณฑ์:

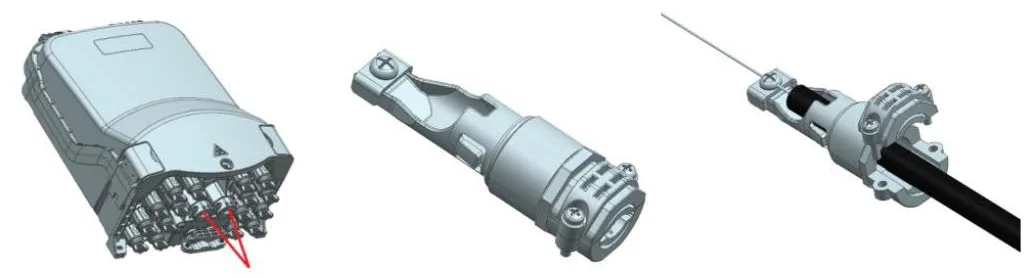

5.2 ปลั๊กเร็ว
1. คลายสกรูและถอดการเชื่อมต่อ
2. คลายสกรูและถอดแผ่นความดันออก
3. คลายสกรูบนแผ่นบีบอัดของสมาชิกความแข็งแรง
4. ถอดปลั๊กยางและชิ้นส่วนพลาสติก
5. ตัดปลั๊กยางตามขนาดสายเคเบิลที่ต้องการ
6. ผ่านสายเคเบิลที่ถอดออกผ่านปลั๊กยางและประกอบสายเคเบิลด้วยปลั๊กยาง
7. แนะนำสมาชิกความแข็งแรงลงในฝาครอบกดแผ่นความดันและขันสกรูให้แน่นเพื่อแก้ไขความแข็งแรงของสมาชิก
8. กดแผ่นความดันและขันสกรูให้แน่นเพื่อติดตั้งสายเคเบิลออปติคัล
9. ดันส่วนประกอบด้วยสายเคเบิลออปติคัลเข้าด้านล่างและขันสกรูให้แน่น
5.3 การแยกไปสองทาง
5.4 วิธีสายเคเบิลผลิตภัณฑ์

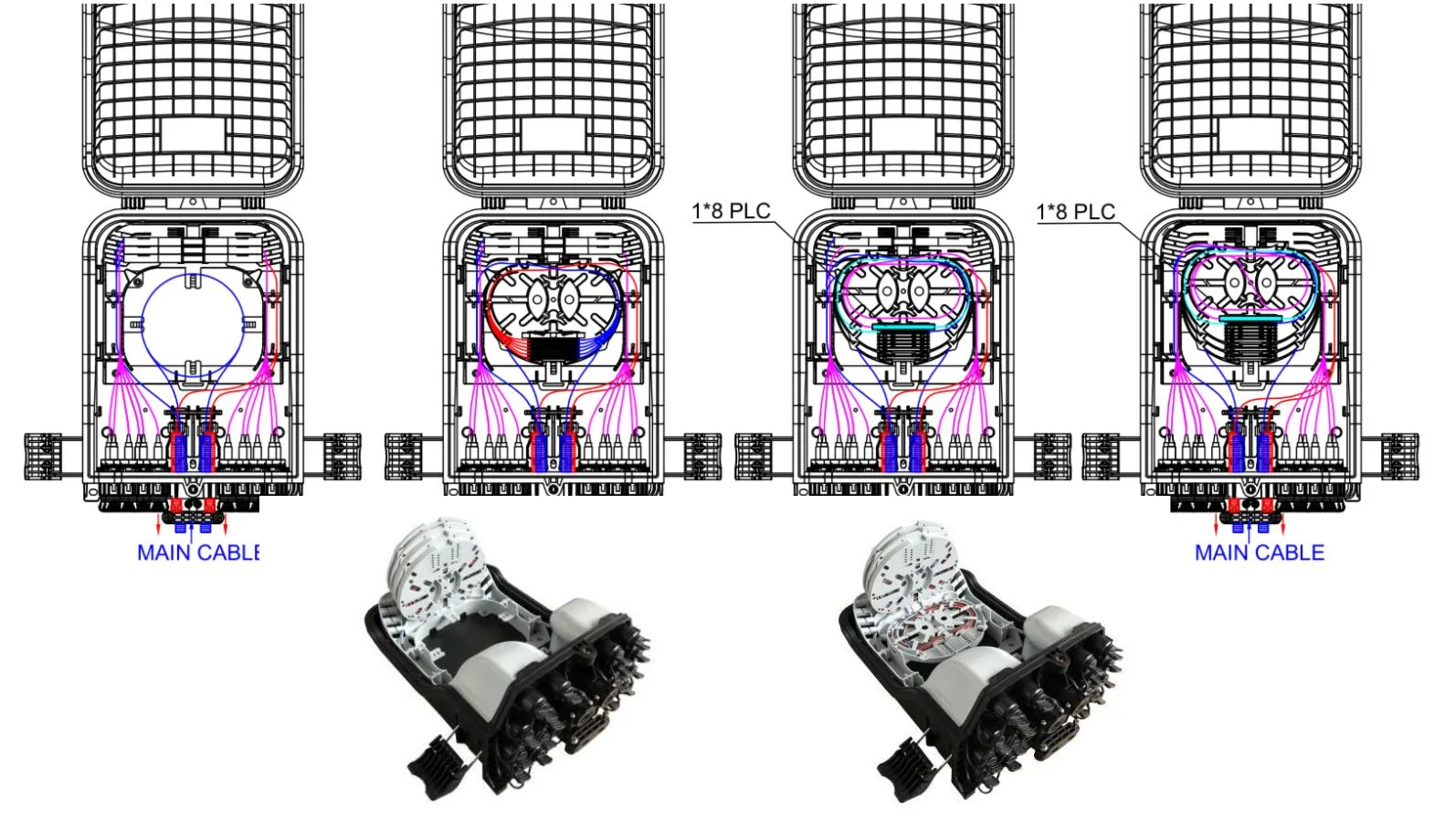

ไดอะแกรมการกำหนดเส้นทาง GFS-16SX

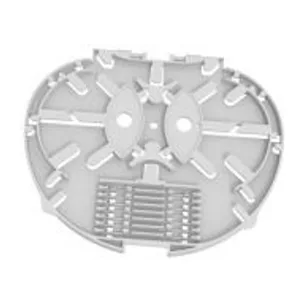

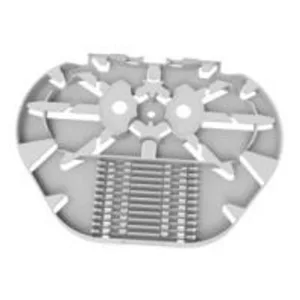

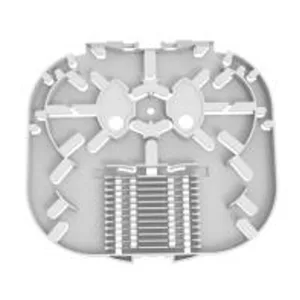

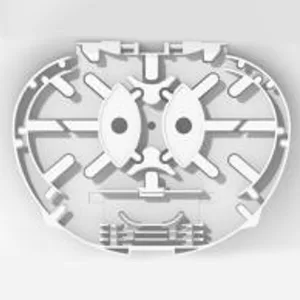

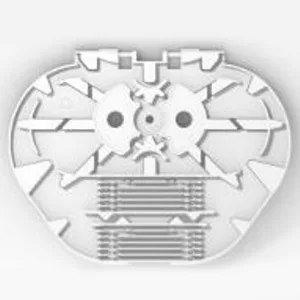

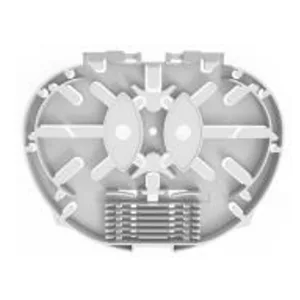

5.5 ถาดประกบ
| รายการ | ถาดประกบก | ถาดประกบ B | ตัวแยกถาด A-1 | ถาดประกบ C |
|
ขนาด (h*w*d, mm) |
134*104*8 | 134*104*4 | 134*104*8 | |
| น้ำหนักสุทธิ (กก.) | 0.021 | 0.015 | 0.021 | |
| รูปภาพ |
 |
 |
 |
|
| สี | RAL7035 | RAL7035 | RAL7035 | |
| วัสดุ | PC+ABS | PC+ABS | PC+ABS | |
|
ความสามารถในการประกบของถาด (คอร์) |
12 (2 ชั้นของแขนป้องกันความร้อนที่หดได้) |
8 (1 ชั้นของปลอกป้องกันความร้อนที่หดได้) |
6 (2 ชั้นของแขนป้องกันความร้อนที่หดได้) |
|
| ความจุตัวแยกของถาด (พีซี) |
1 (PLC 1x2, 1x4, 1x8, ไฟเบอร์ 0.9 มม., 60x7x4mm) |
/ |
1 (PLC 1x16, เส้นใย 0.9 มม., 60x12x4mm) |
|
| สูงสุด (พีซี) | 4 | 8 | 4 | |
| ค่าเริ่มต้น (พีซี) | 2 | / | / | |
| หมายเหตุ: 1. ถาดข้างต้นสามารถผสมได้ตามข้อกำหนด 2. กฎการกำหนดค่า: 1a = 2b = 2c = 1d = 1e = 2f 3. ประเภทของแผ่นดิสก์ไฟเบอร์เพิ่มขึ้นอย่างต่อเนื่อง |
||||

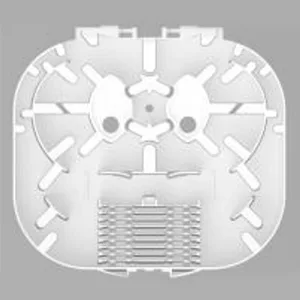

| รายการ | ถาดประกบ C | ถาดประกบ D | ถาดประกบ E | ถาดประกบ E-1 |
| ขนาด (H* W*D, MM) |
136*104*4 | 136*104*8 | 135*125*8 | 135*125*8 |
| น้ำหนักสุทธิ (กก.) | 0.018 | 0.024 | 0.033 | 0.033 |
| รูปภาพ |
 |
 |
 |
 |
| สี | RAL7035 | RAL7035 | RAL7035 | RAL7035 |
| วัสดุ | PC+ABS | PC+ABS | PC+ABS | PC+ABS |
|
ความสามารถในการประกบของถาด (คอร์) |
12 (1 ชั้นของปลอกป้องกันความร้อนที่หดได้) |
24 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น) |
24 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น) |
18 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น) |
|
ความจุตัวแยกของถาด (พีซี) |
/ | / |
1 (PLC 1x2, 1x4, 1x8, ไฟเบอร์ 0.9 มม., 60x7x4mm) |
1 (PLC 1x16, เส้นใย 0.9 มม., 60x12x4mm) |
| สูงสุด (พีซี) | 8 | 4 | 4 | 4 |
| ค่าเริ่มต้น (พีซี) | / | / | / | / |
|
บันทึก: 1. ถาดข้างต้นสามารถผสมตามข้อกำหนด 4. กฎการกำหนดค่า: 1a = 2b = 2c = 1d = 1e = 2f 3. ประเภทของแผ่นดิสก์ไฟเบอร์เพิ่มขึ้นอย่างต่อเนื่อง |
||||
5.3 อุปกรณ์เสริม
| เลขที่ | ชื่อชิ้นส่วน | ภาพอ้างอิง | หน่วย | ปริมาณ | คำพูด |
| 1 | ผู้ใช้งาน | / | พีซี | 1 | ใน |
| 2 | รายงานการทดสอบตัวแยก | / | พีซี | 1 | ใน |

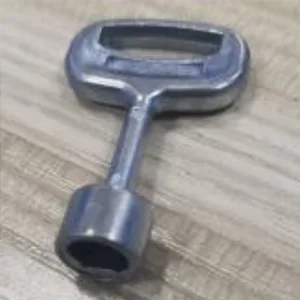

| 3 | สำคัญ |
|
พีซี | 1 | ประเภท“ D” |

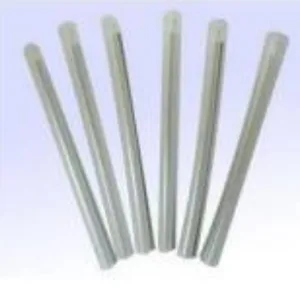

| 4 | แขนป้องกันความร้อน |
|
พีซี | 16 |
l = 45 มม. เป็นทางเลือกตามคำขอของลูกค้า |

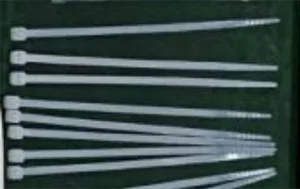

| 5 | สายเคเบิลไนลอน |
|
พีซี | 10 | 3x100 มม. |
| 6 | ท่อป้องกันไฟเบอร์เปลือยเปล่า |
 |
พีซี | 1 | OD5mm x 50 ซม. |

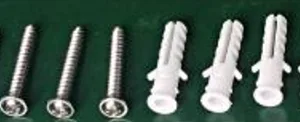

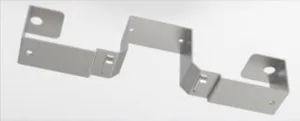

| 7 | ชุดติดผนัง |
 |
ชุด | 1 |
เป็นทางเลือกตามคำขอของลูกค้า ปลั๊กพลาสติกขยายφ7.5x40มม. ฟิลลิปส์สกรูที่แตะด้วยตนเอง M5x40 มม. |

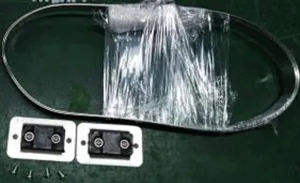

| 8 | ชุดเสาที่ติดตั้ง |
 |

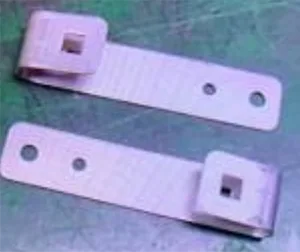

ชุด | 1 | เป็นทางเลือกตามคำขอของลูกค้า |
| 9 | ชุดอุปกรณ์ที่ติดตั้งทางอากาศ |
|
ชุด | 1 | เป็นทางเลือกตามคำขอของลูกค้า |
| 10 | วางถาดที่เก็บสายเคเบิล |
|
พีซี | 2 | เป็นทางเลือกตามคำขอของลูกค้า |
ผลิตภัณฑ์นี้เป็นไปตามคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) และโพลีโบรเมนต์ไดฟีนิลอีเธอร์ (PBDE) ไม่เกินขีด จำกัด

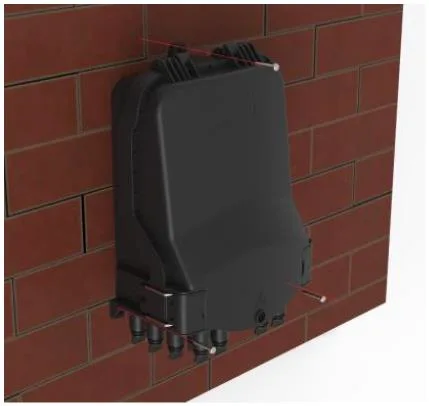

7.1. การติดตั้งติดผนัง
เจาะ 3 หลุมในผนังตามมิติในตารางที่ 2 วางปลั๊กขยายตัว 7.5*40 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด
การติดตั้งติดผนัง

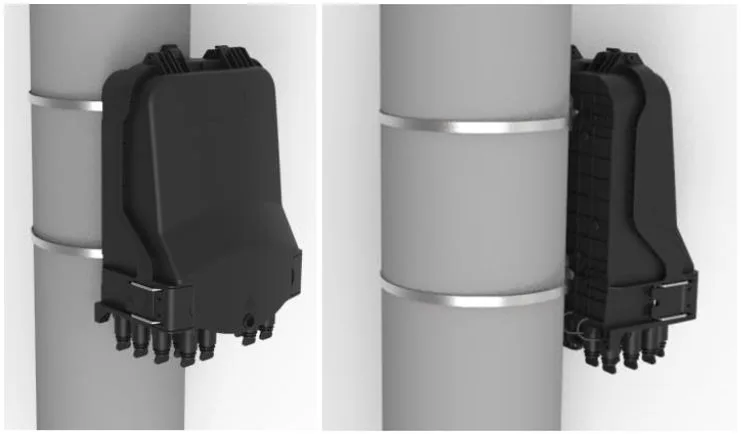

7.2. การติดตั้งที่ติดตั้งบนเสา
ส่งแหวนห่วงผ่านช่องของแผ่นหลังและแก้ไขบนเสาโทรคมนาคม
การติดตั้งที่ติดตั้งเสา
7.3 โครงสร้างค่าใช้จ่าย
ผูกทั้งสองที่ติดตั้งบนแชสซีของค่าใช้จ่ายที่แขวนอยู่บนลวดจากนั้นจึงปิดกั้นการป้องกันกรณีที่ตกลงมา (รูปที่ 6)
โครงสร้างค่าใช้จ่าย

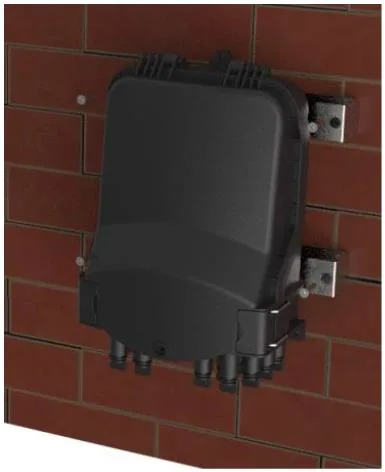

7.4 การติดตั้งติดผนัง (พร้อมถาดเก็บสายเคเบิลดร็อป)
เจาะรู 4 รูในผนังตามมิติของรูที่เก็บถาดสายเคเบิลดร็อปวางวางปลั๊กส่วนขยายφ 7.5 * 40 วางกล่องเพื่อให้เข้ากับรูและยึดด้วยสกรู
การติดตั้งติดผนัง (พร้อมถาดเก็บสายเคเบิลดร็อป)

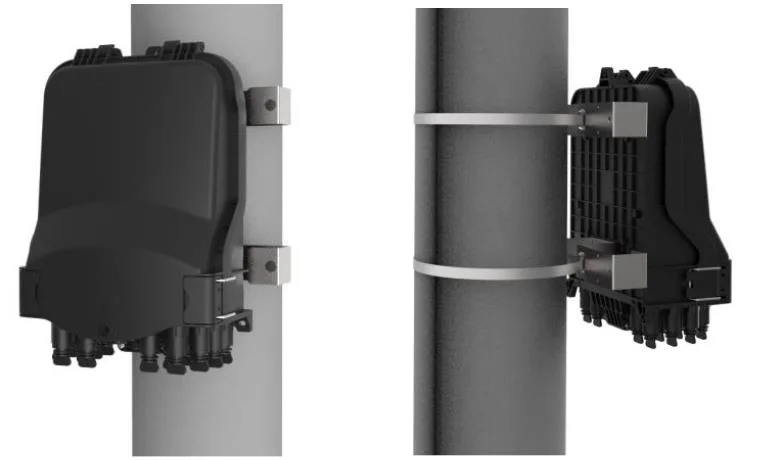

7.5 การติดตั้งที่ติดตั้งบนเสา (พร้อมถาดที่เก็บสายเคเบิลดร็อป)
ผ่านสายพานสแตนเลสผ่านช่องของถาดที่เก็บสายเคเบิลดร็อปและแก้ไขบนเสาด้วยหัวเข็มขัด
การติดตั้งที่ติดตั้งบนเสา (พร้อมถาดที่เก็บสายเคเบิลดร็อป)

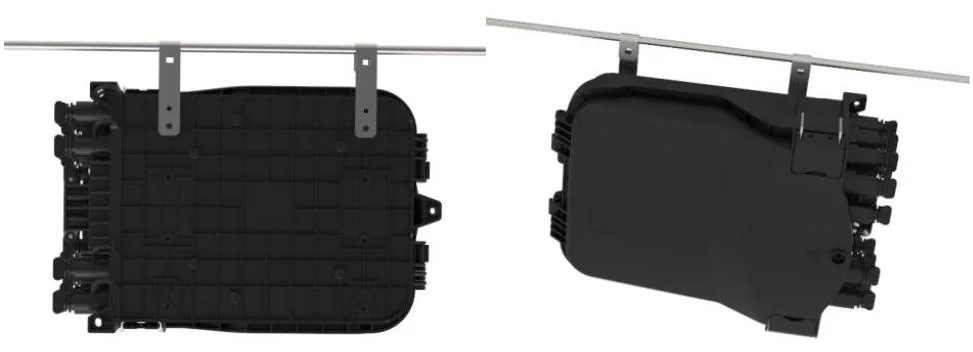

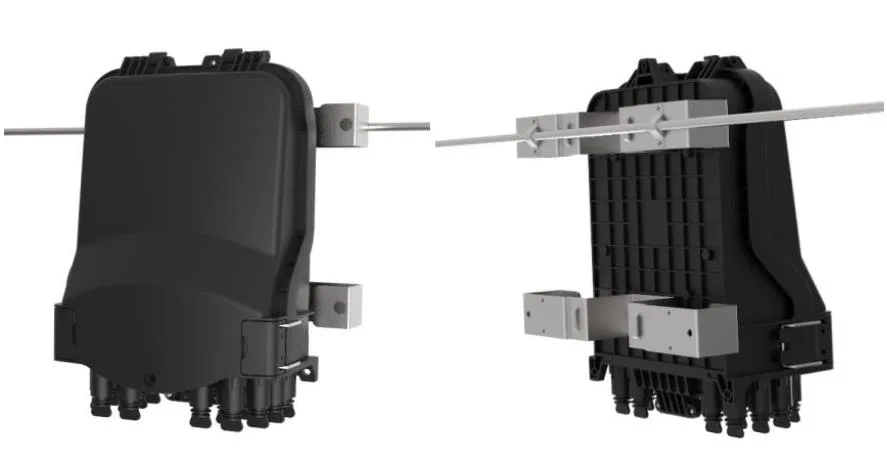

7.6. การติดตั้งแบบติดตั้งทางอากาศ (พร้อมถาดที่เก็บสายเคเบิลดร็อป)
ใช้แผ่นโลหะขนาดเล็กเพื่อแก้ไขกล่องแจกจ่ายไปยังผู้ส่งสาร
การติดตั้งแบบติดตั้งทางอากาศ (พร้อมถาดที่เก็บสายเคเบิลดร็อป)

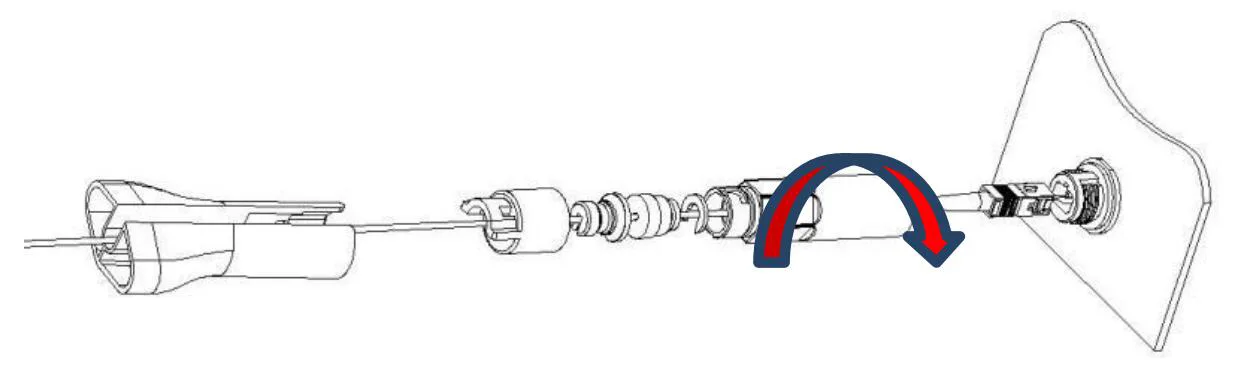

8.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)

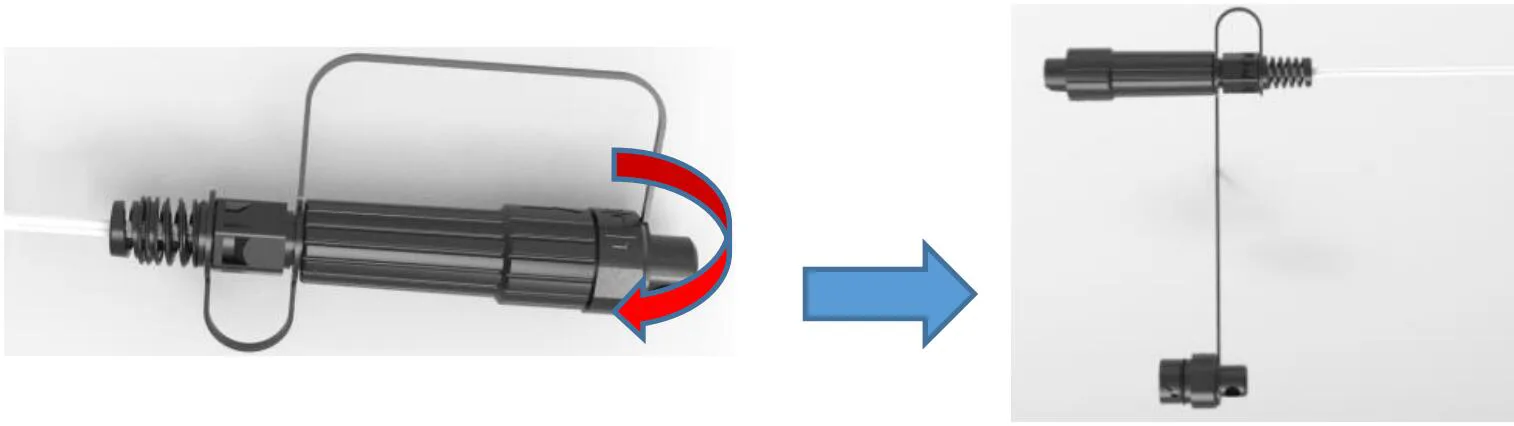

⚫หมุนส่วนลูกศรของขั้วต่อเส้นใยทวนเข็มนาฬิกาและถอดฝาปิดฝุ่นออก
⚫ส่วนลูกศรของขั้วต่อเส้นใยอยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนลูกศร ส่วนหนึ่งตามเข็มนาฬิกา

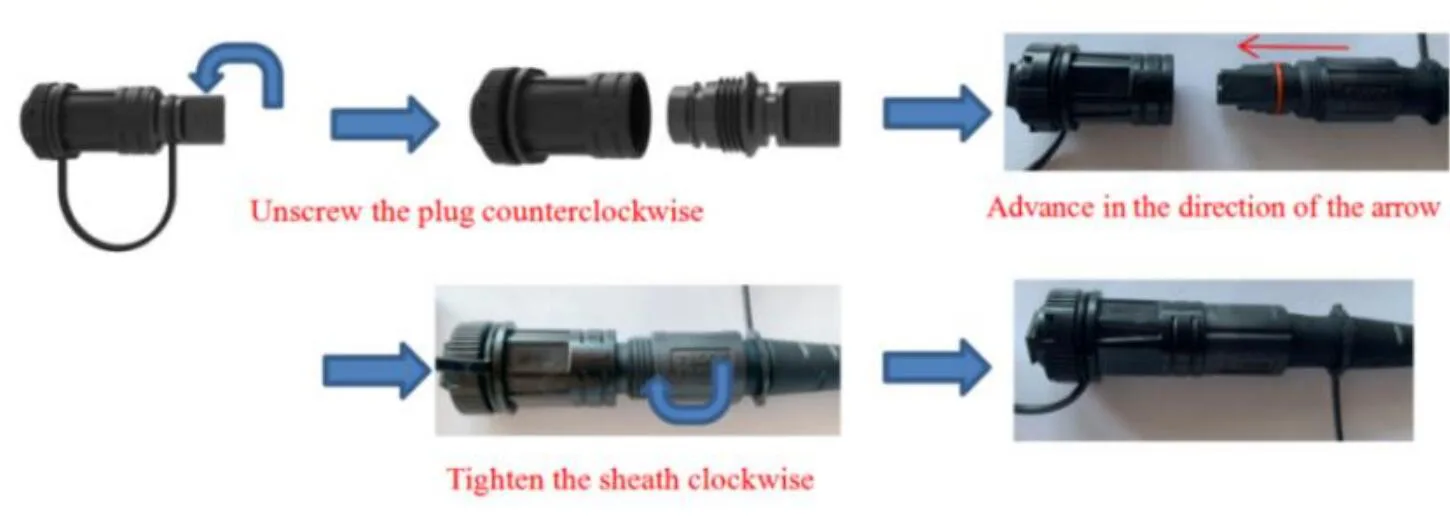

8.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด

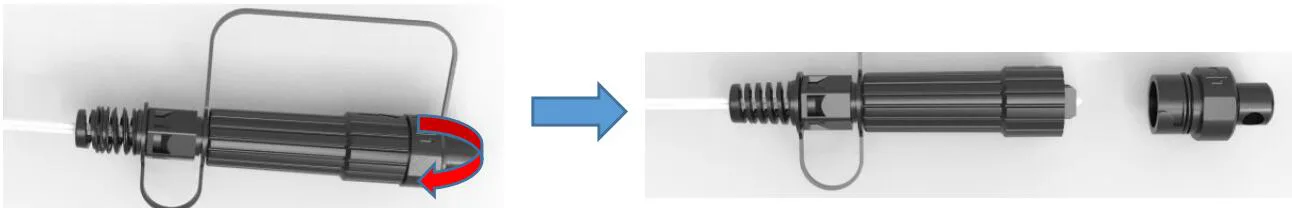

8.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C
⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร
⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน
⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก

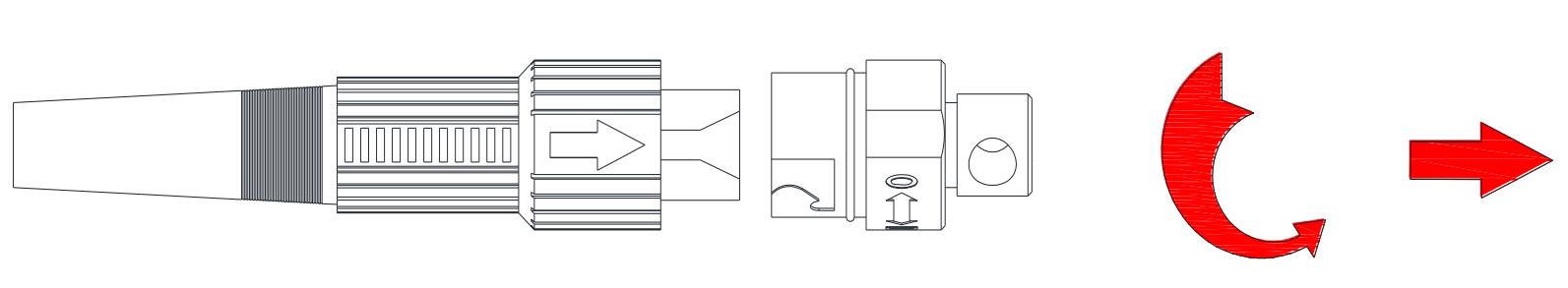

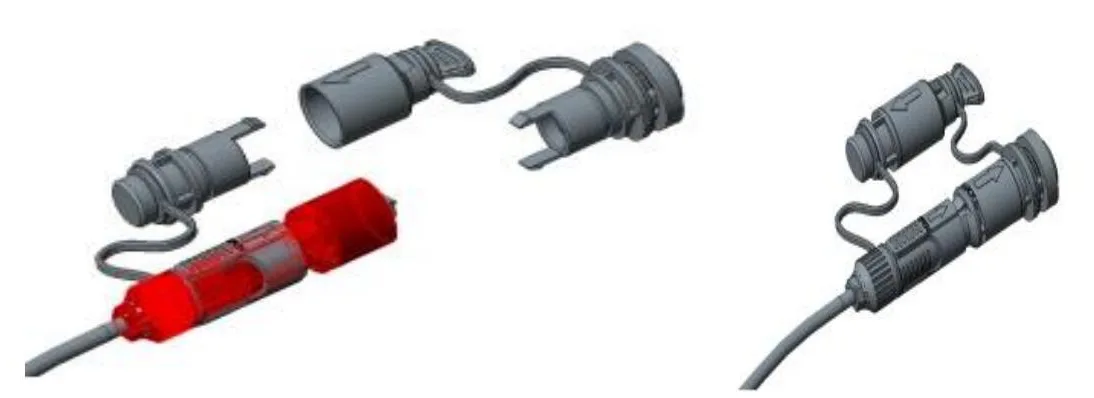

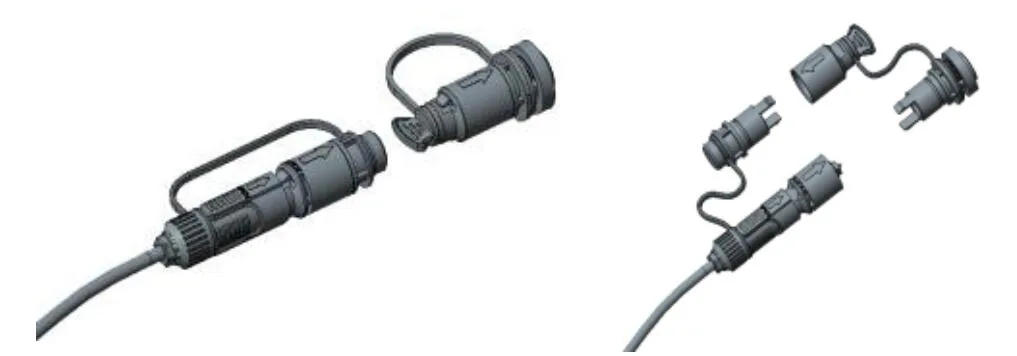

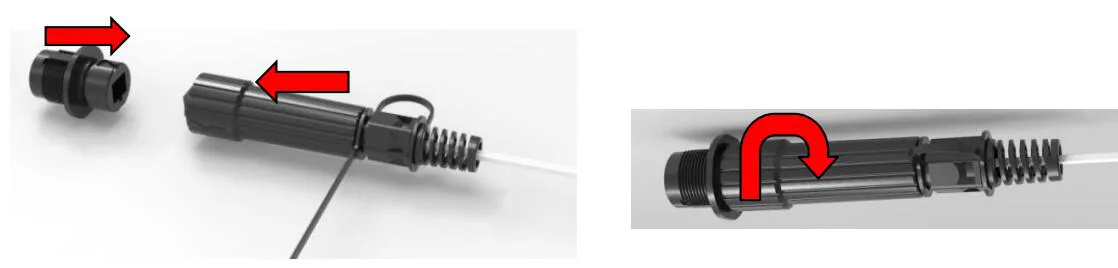

8.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

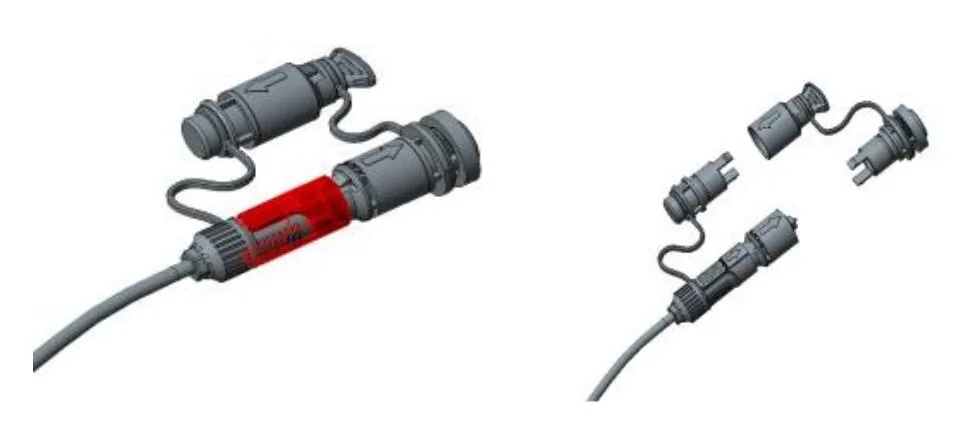

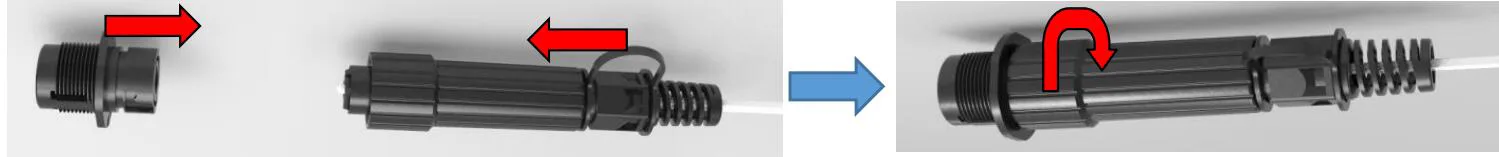

8.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข
8.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - SC
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา
8.7 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - G
1pc ในถุงฟอง, 420*350 มม.;
1pc ในกล่องขนาดเล็ก 340*230*150 มม. น้ำหนักรวมอยู่ที่ 1.5 กิโลกรัม
10pcs ในกล่องลูกฟูกขนาดใหญ่ 480*360*805 มม. น้ำหนักขั้นต้นคือ 16 กก.
