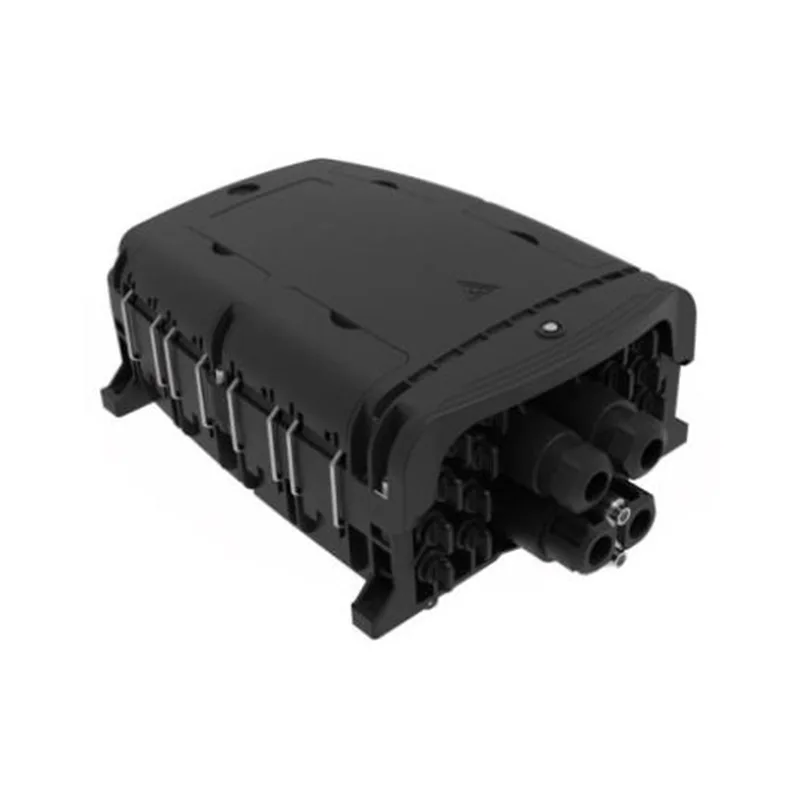

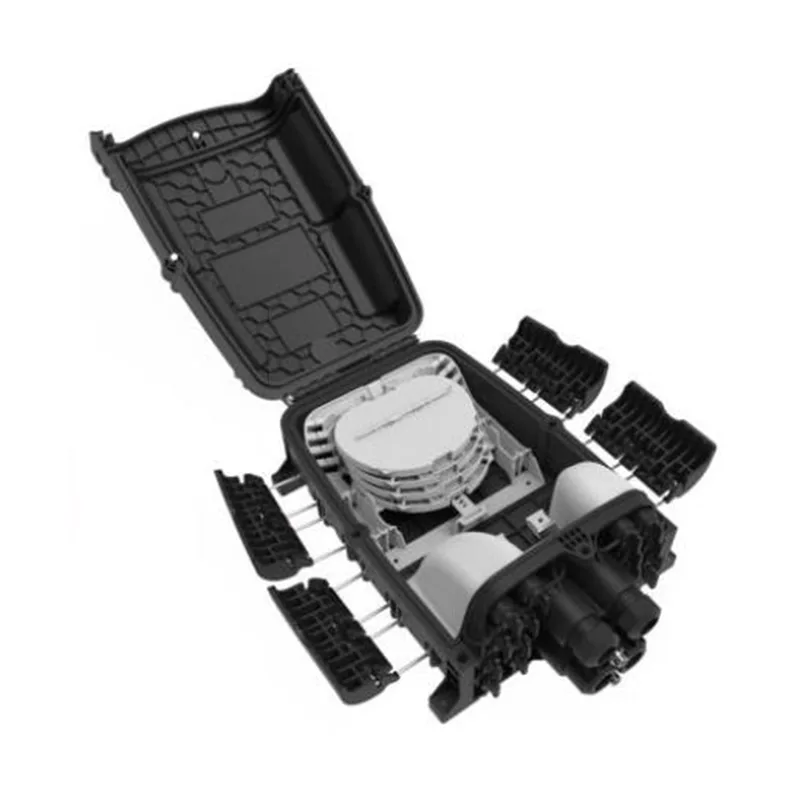

กล่องกระจายสายไฟเบอร์ออปติกที่เชื่อมต่อล่วงหน้า GFS-16QX

1. ทั่วไป

1.1 คำอธิบาย

กล่องแจกจ่ายออปติคัลที่เชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับเครือข่าย FTTX

ลักษณะของ GFS-16QX

1.2 มาตรฐานปฏิบัติตาม

การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:

1.3 สภาพแวดล้อมแอปพลิเคชัน

2. ลักษณะ

1. การออกแบบโครงสร้างขั้นสูงการใช้งานง่ายและการกำหนดเส้นทางที่สมเหตุสมผล

2. วัสดุ: pp+gf

3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย

4. ระดับการป้องกันสูงถึง IP68

5. 1 รายการสายเคเบิลออปติคัลรูปไข่, 2 รายการสายเคเบิลออปติคัลสาขาและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า 16 ตัว

6. 2 Type Splice Trays เป็นตัวเลือก

7. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง

3. ข้อมูลจำเพาะ

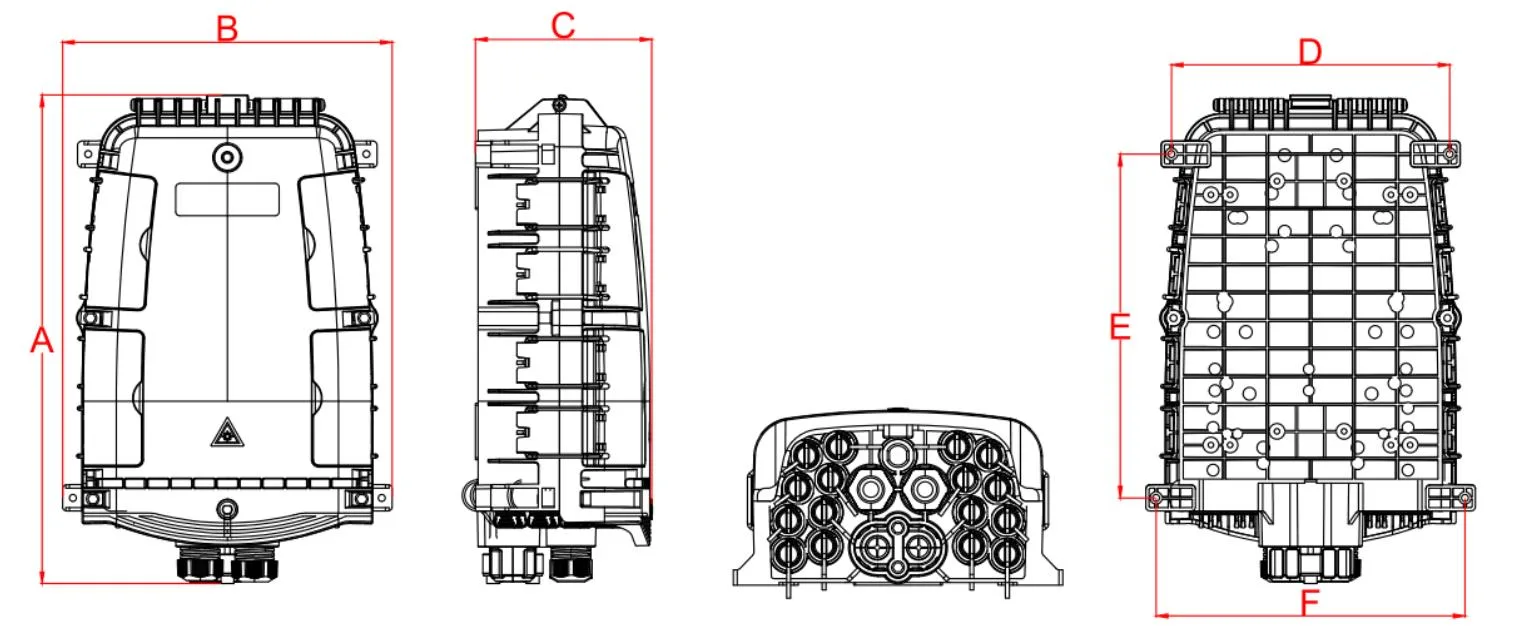

3.1 ข้อกำหนดทางกล

4. การกำหนดค่า

4.1 พารามิเตอร์แสงหลัก

พารามิเตอร์แสงที่แสดงในตารางด้านบนเป็นค่าเริ่มต้นและสามารถปรับแต่งตามข้อกำหนด

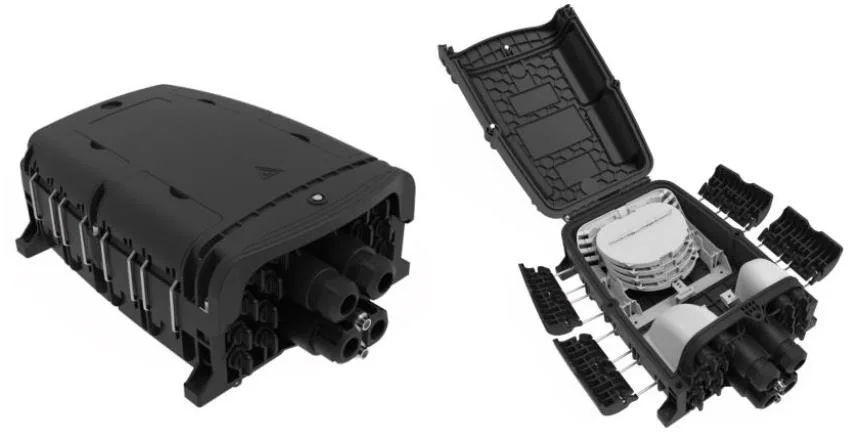

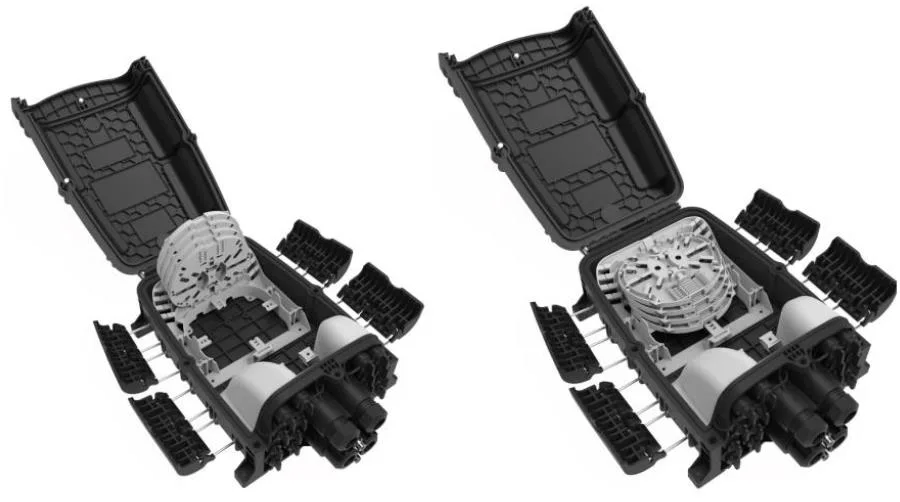

5. รูปภาพผลิตภัณฑ์

5.1 วิธีการเคเบิลผลิตภัณฑ์:

ไดอะแกรมการกำหนดเส้นทาง GFS-16QX

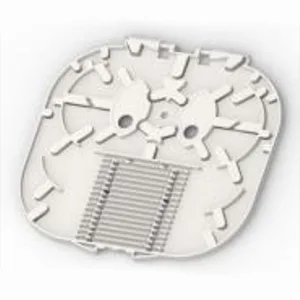

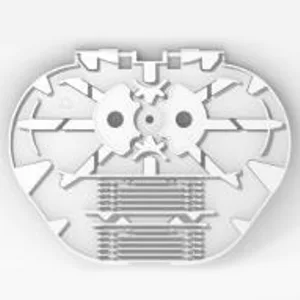

5.2 ถาดประกบกัน

รายการ	ถาดประกบก	ถาดประกบ B	ตัวแยกถาด A-1	ถาดประกบ C
ขนาด (h*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
น้ำหนักสุทธิ (กก.)	0.021	0.015	0.021	0.018
รูปภาพ
สี	RAL7035	RAL7035	RAL7035	RAL7035
วัสดุ	PC+ABS	PC+ABS	PC+ABS	PC+ABS
ความสามารถในการประกบของถาด (คอร์)	12 (2 ชั้นของแขนป้องกันความร้อนที่หดได้)	8 (1 ชั้นของปลอกป้องกันความร้อนที่หดได้)	6  (2 ชั้นของแขนป้องกันความร้อนที่หดได้)	12 (1 ชั้นของปลอกป้องกันความร้อนที่หดได้)
ความจุตัวแยกของถาด (พีซี)	1  (PLC 1x2, 1x4, 1x8, ไฟเบอร์ 0.9 มม., 60x7x4mm)	/	1  (PLC 1x16, เส้นใย 0.9 มม., 60x12x4mm)	/
สูงสุด (พีซี)	4	8	4	8
ค่าเริ่มต้น (พีซี)	2	/	/	2
หมายเหตุ: 1. ถาดข้างต้นสามารถผสมได้ตามข้อกำหนด 2. กฎการกำหนดค่า: 1a = 2b = 2c = 1d = 1e = 2f 3. ประเภทของแผ่นดิสก์ไฟเบอร์เพิ่มขึ้นอย่างต่อเนื่อง

รายการ	ถาดประกบ D	ถาดประกบ E	ถาดประกบ E-1	ถาดประกบ f
ขนาด (H* W*D, MM)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
น้ำหนักสุทธิ (กก.)	0.024	0.033	0.033	0.021
รูปภาพ
สี	RAL7035	RAL7035	RAL7035	RAL7035
วัสดุ	PC+ABS	PC+ABS	PC+ABS	PC+ABS
ความสามารถในการประกบของถาด (คอร์)	24 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น)	24 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น)	18 (แขนป้องกันความร้อนที่หดได้ 2 ชั้น)	16 (1 ชั้นของปลอกป้องกันความร้อนที่หดได้)
ความจุตัวแยกของถาด (พีซี)	/	1 (PLC 1x2, 1x4, 1x8, ไฟเบอร์ 0.9 มม., 60x7x4mm)	1 (PLC 1x16, เส้นใย 0.9 มม., 60x12x4mm)	/
สูงสุด (พีซี)	4	4	4	8
ค่าเริ่มต้น (พีซี)	/	/	/	/
บันทึก: 1. ถาดข้างต้นสามารถผสมตามข้อกำหนด 4. กฎการกำหนดค่า: 1a = 2b = 2c = 1d = 1e = 2f 3. ประเภทของแผ่นดิสก์ไฟเบอร์เพิ่มขึ้นอย่างต่อเนื่อง

5.3 อุปกรณ์เสริม

เลขที่	ชื่อชิ้นส่วน	ภาพอ้างอิง	หน่วย	ปริมาณ	คำพูด
1	ผู้ใช้งาน	/	พีซี	1	ใน
2	รายงานการทดสอบตัวแยก	/	พีซี	1	ใน
3	สำคัญ		พีซี	1	ประเภท“ D”
4	แขนป้องกันความร้อน		พีซี	16	l = 45 มม. เป็นทางเลือกตามคำขอของลูกค้า
5	สายเคเบิลไนลอน		พีซี	10	3x100 มม.

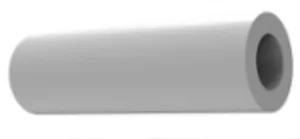

6	ท่อป้องกันไฟเบอร์เปลือยเปล่า		พีซี	1	OD5mm x 50 ซม.

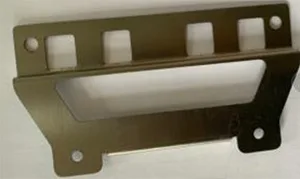

7	ชุดติดผนัง		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า ปลั๊กพลาสติกขยายφ7.5x40มม. ฟิลลิปส์สกรูที่แตะด้วยตนเอง M5x40 มม.

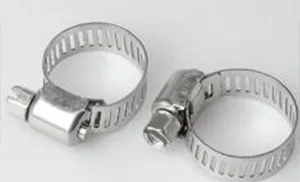

8	ห่วง		พีซี	2	ᴓ13-19มม.
9	ปลั๊กปิดผนึกสายเคเบิลออปติคัล		พีซี	2

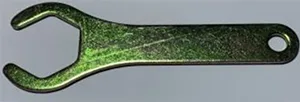

10	Brach สายเคเบิลปิดผนึกประแจถั่ว		พีซี	1

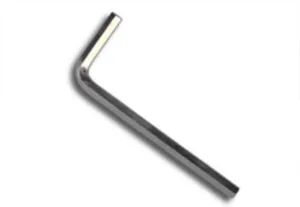

11	M6 Allen Key		พีซี	1	M6
12	คิท -a ที่ติดตั้งบนเสา		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า
13	เสาที่ติดตั้งบนเสา		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า
14	ชุดอุปกรณ์ที่ติดตั้งทางอากาศ		ชุด	1	เป็นทางเลือกตามคำขอของลูกค้า
15	วางถาดที่เก็บสายเคเบิล		พีซี	2	เป็นทางเลือกตามคำขอของลูกค้า

6. ลักษณะสิ่งแวดล้อม

ผลิตภัณฑ์นี้เป็นไปตามคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) และโพลีโบรเมนต์ไดฟีนิลอีเธอร์ (PBDE) ไม่เกินขีด จำกัด

7. การติดตั้ง

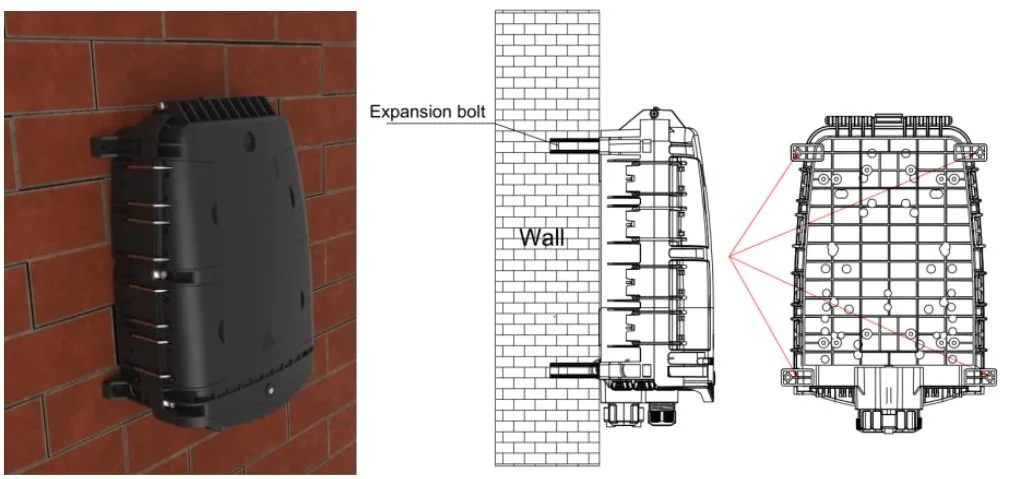

7.1. การติดตั้งติดผนัง

เจาะรู 4 รูในผนังตามมิติในตารางที่ 3.1 วางปลั๊กขยายตัว 7.5*40 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด

การติดตั้งติดผนัง

7.2. การติดตั้งที่ติดตั้งบนเสา

ส่งแหวนห่วงผ่านช่องของแผ่นหลังและแก้ไขบนเสาโทรคมนาคม

การติดตั้งที่ติดตั้งเสา

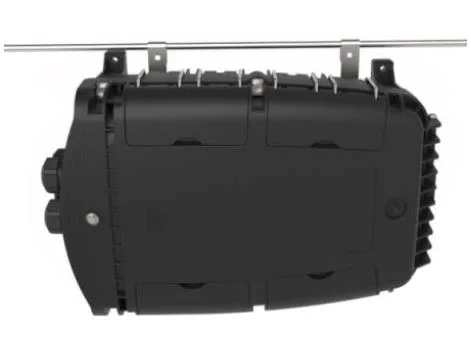

7.3 โครงสร้างค่าใช้จ่าย

มัดทั้งสองติดตั้งบนแชสซีของค่าใช้จ่ายที่แขวนอยู่บนลวดจากนั้นจึงปิดกั้นการป้องกันไม่ให้เคสหลุดออกมา

โครงสร้างค่าใช้จ่าย

8. การดำเนินการเชื่อมต่อ

8.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)

⚫หมุนส่วนลูกศรของขั้วต่อเส้นใยทวนเข็มนาฬิกาและถอดฝาปิดฝุ่นออก

⚫ส่วนลูกศรของขั้วต่อเส้นใยอยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนลูกศร ส่วนหนึ่งตามเข็มนาฬิกา

8.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด

8.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C

⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร

⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน

⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก

8.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

8.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

8.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - SC

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา

8.7 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - G

9. แพ็คเกจ

1pc ในถุงฟอง, 400*480 มม.;

1pc ในกล่องขนาดเล็ก 385*260*150 มม. น้ำหนักรวมอยู่ที่ 3.5 กิโลกรัม

8pcs ในกล่องลูกฟูกขนาดใหญ่ 540*405*640 มม. น้ำหนักรวมคือ 29 กิโลกรัม
