กล่องกระจายสายไฟเบอร์ออปติกที่เชื่อมต่อล่วงหน้า GFS-016-025C

1. ทั่วไป

1.1 คำอธิบาย

กล่องแจกจ่ายออปติคัลแบบเชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับ FTTX เครือข่าย.

GFS-016-025C

1.2 มาตรฐานปฏิบัติตาม

การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:

1.3 สภาพแวดล้อมแอปพลิเคชัน

2. ลักษณะ

1. เปลือกด้านล่างและฝาครอบด้านบนเชื่อมด้วยการเชื่อมแผ่นร้อนซึ่งไม่สามารถถอดออกได้

2. วัสดุ: pp+gf

3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย

4. ระดับการป้องกันสูงถึง IP68

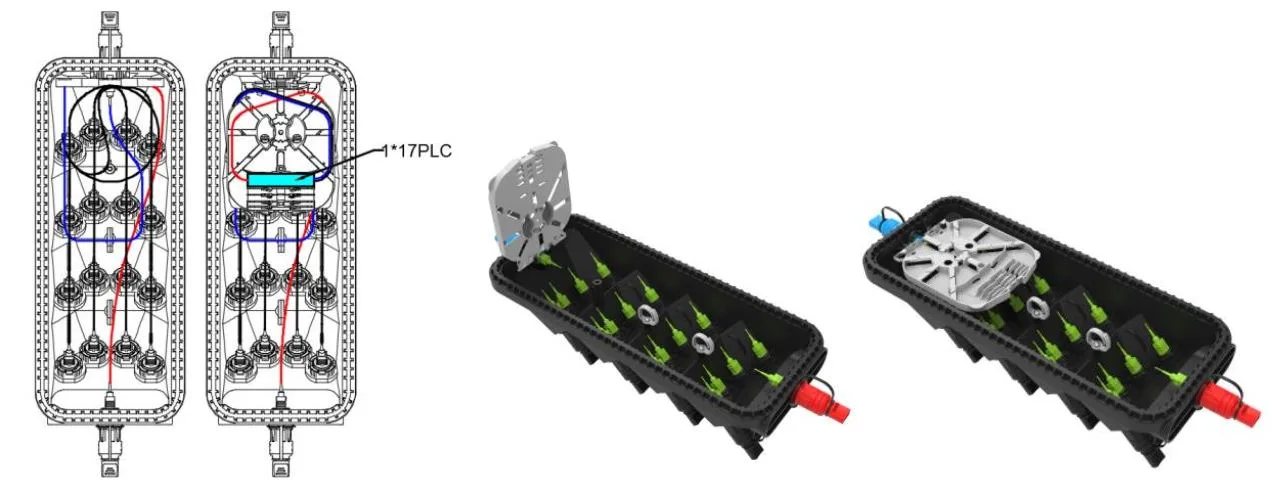

5. การตกแต่งภายในติดตั้งตัวแยก 1x2 FBT+ 1x16 PLC splitter หรือ 1x17 PLC splitter

6. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง

3. ข้อมูลจำเพาะ

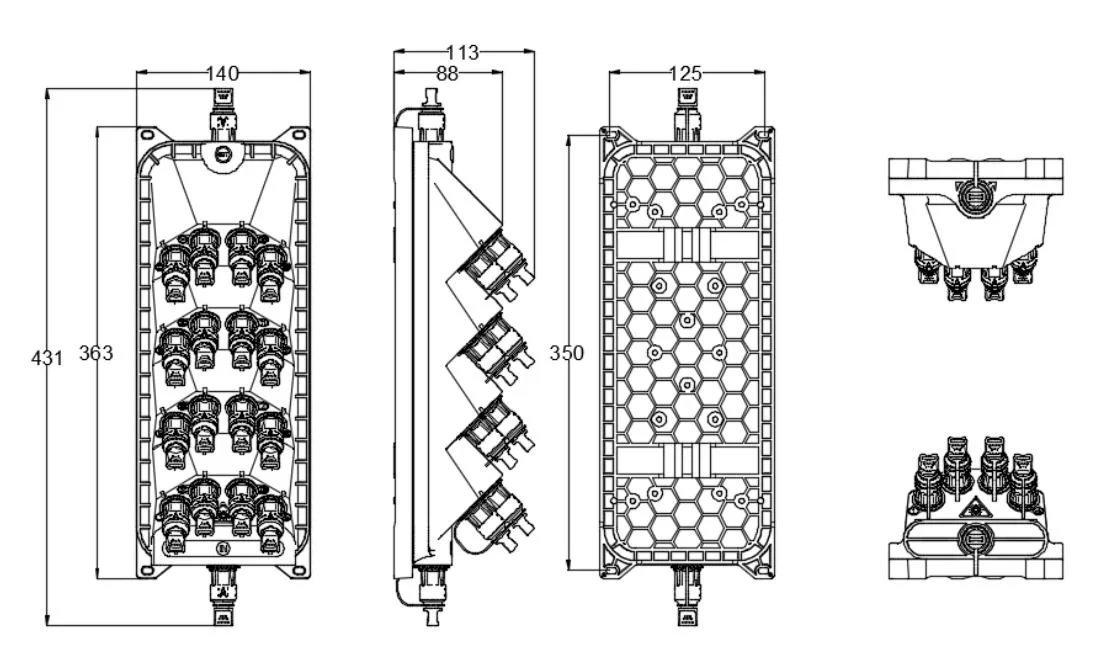

3.1 ข้อกำหนดทางกล

4. รูปภาพผลิตภัณฑ์

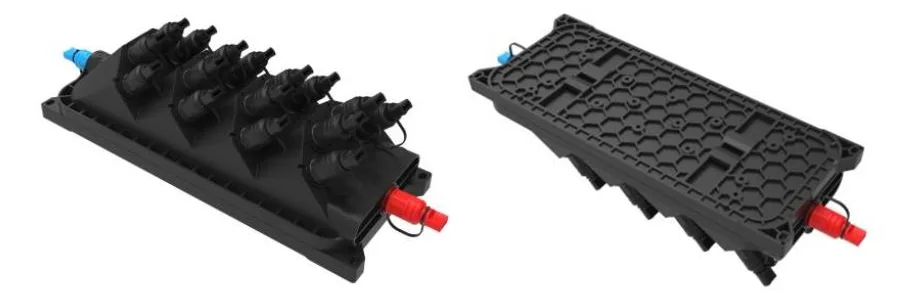

รูปภาพผลิตภัณฑ์ GFS-016-025C

5. ลักษณะสิ่งแวดล้อม

ผลิตภัณฑ์นี้สอดคล้องกับคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) (PBB) และ polybrominated diphenyl ether (PBDE) ไม่เกินขีด จำกัด

6. การติดตั้ง

6.1. การติดตั้งติดผนัง

เจาะ 4 รูเข้าไปในผนังตามขนาดในตารางที่ 1 วางสายฟ้าขยายตัวφ8*40 วางกล่องเพื่อให้เข้ากับรูและใช้สลักเกลียวเพื่อยึด

การติดตั้งติดผนัง

6.2. การติดตั้งที่ติดตั้งบนเสา

แก้ไขชุดแหวนเสา 1 ชุดไปยังเสาโทรคมนาคม

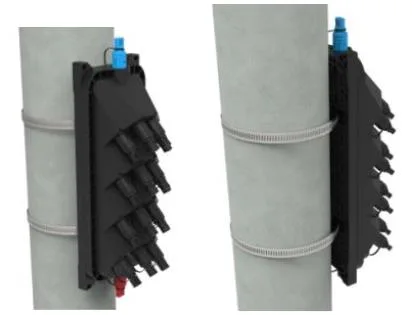

การติดตั้งที่ติดตั้งเสา

6.3 โครงสร้างค่าใช้จ่าย

มัดทั้งสองติดตั้งบนแชสซีของค่าใช้จ่ายที่แขวนอยู่บนลวดจากนั้นจึงปิดกั้นการป้องกันไม่ให้เคสหลุดออกมา

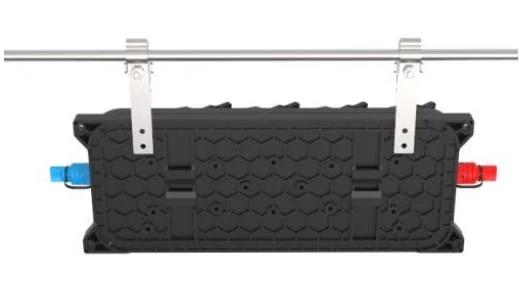

โครงสร้างค่าใช้จ่าย

7. การดำเนินการเชื่อมต่อ

7.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)

⚫หมุนส่วนลูกศรของขั้วต่อเส้นใยทวนเข็มนาฬิกาและถอดฝาปิดฝุ่นออก

⚫ส่วนลูกศรของขั้วต่อเส้นใยอยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนลูกศร ส่วนหนึ่งตามเข็มนาฬิกา

7.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด

7.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C

⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร

⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน

⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก

7.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

7.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)

⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร

⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข

7.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า -F

⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์

⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก

⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;

⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก

⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา

7.7 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - G

7.8 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า-H-1

7.9 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า-J-1

8. แพ็คเกจ
