1.1 คำอธิบาย
กล่องแจกจ่ายออปติคัลที่เชื่อมต่อล่วงหน้าเป็นอุปกรณ์การกระจายเครือข่าย FTTX ที่ทันสมัยที่สุดให้การเชื่อมต่อที่รวดเร็วและเชื่อถือได้การป้องกันและการจัดการที่ดีสำหรับเครือข่าย FTTX
| ประเภทการผลิต | การจำแนกประเภท |
| GFS-004-002C | กล่องกระจายสายเคเบิลใยแก้วนำแสงที่เชื่อมต่อล่วงหน้า |

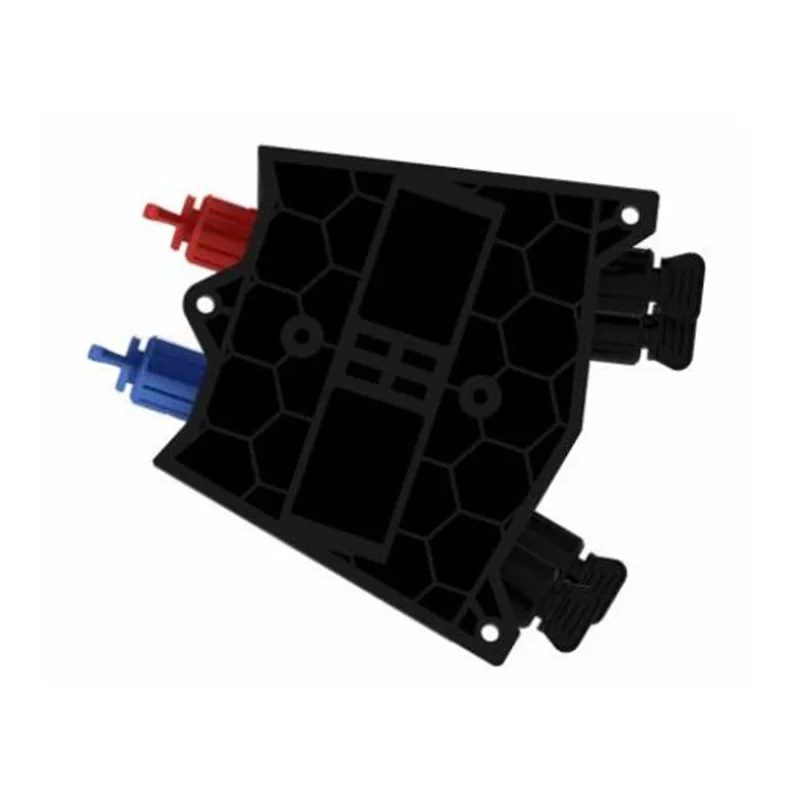

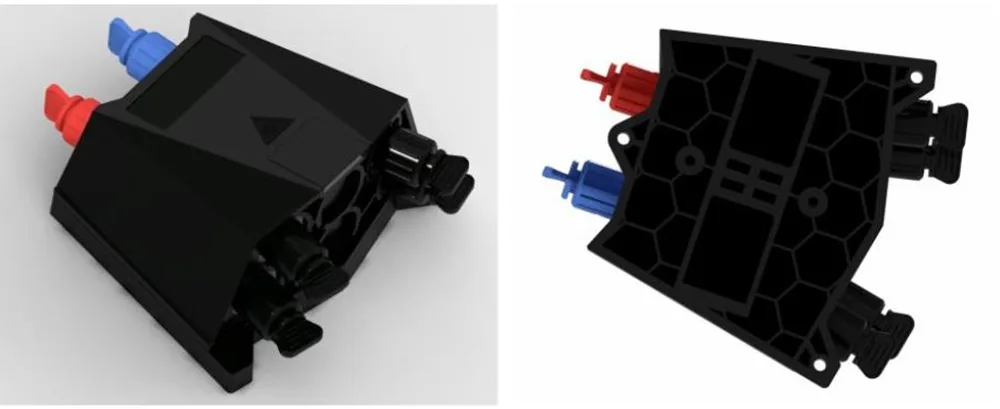

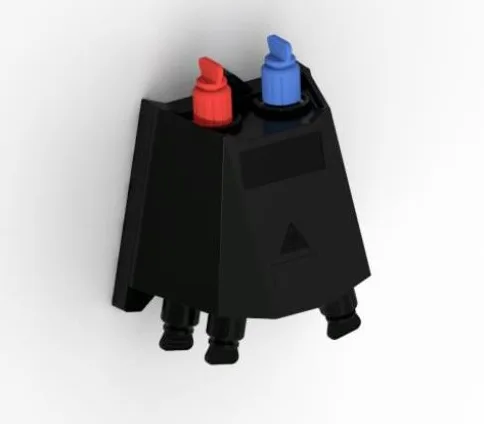

ลักษณะของ GFS-004-002C
1.2 มาตรฐานปฏิบัติตาม
การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:
| that-t g.652 | ลักษณะของใยแก้วนำแสงเดียว |
| IEC 60794-1-1 | สายเคเบิลใยแก้วนำแสง 1-1: ข้อกำหนดทั่วไป-ทั่วไป |
| IEC 60794-1-2 | สายเคเบิลใยแก้วนำแสงส่วนที่ 1-2: ข้อกำหนดทั่วไปขั้นตอนการทดสอบสายเคเบิลออพติคอล |
1.3 สภาพแวดล้อมแอปพลิเคชัน
| รายการ | ค่า |
| อุณหภูมิการทำงาน | -40 ºC～+65 ºC |
| อุณหภูมิการติดตั้ง | -5 ºC～+40 ºC |
| อุณหภูมิการจัดเก็บ | -40ºC～+65 ºC |
| ความดันบรรยากาศ | 70 ～ 106kpa |
| ความชื้นสัมพัทธ์ | ≤93％ (+40 ℃) |
1. เปลือกด้านล่างและฝาครอบด้านบนเชื่อมด้วยการเชื่อมแผ่นร้อนซึ่งไม่สามารถถอดออกได้
2. วัสดุ: pp+gf
3. เครื่องป้องกันความชื้นกันน้ำกันฝุ่นป้องกันริ้วรอย
4. ระดับการป้องกันสูงถึง IP68
5. การตกแต่งภายในติดตั้ง 1x2 FBT splitter+ 1x4 plc splitter หรือ 1x4 plc splitter
6. วิธีการติดตั้ง: ติดตั้งเสา, ติดตั้งทางอากาศ, ติดผนัง

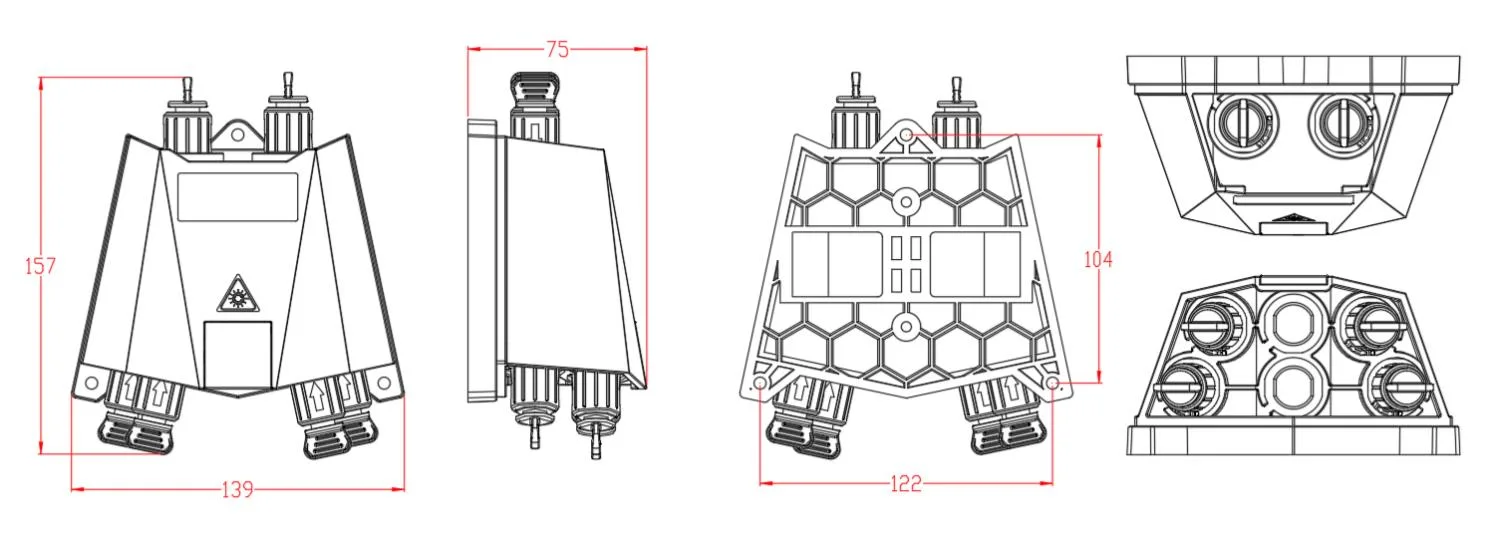

3.1 ข้อกำหนดทางกล
| รายการ | ข้อกำหนด | คำพูด |
| วัสดุที่อยู่อาศัย | pp +gf | |
| วัสดุของอุปกรณ์เสริมโลหะ | สแตนเลสคุณภาพสูง | |
| มิติภายนอก (มม.) | 157*139*75 มม. | |
| สี | สีดำ | |
| ตำแหน่งหลุมติดตั้ง (มม.) | 122*104 | |
| จำนวนอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า | 10 | |
| ตัวแยก | 1x2 FBT Splitter+ 1x4 PLC Splitter | |
| เกรด IP | IP68 | |
| ความติดไฟได้ | UL94-HB | ค่าเริ่มต้น |
| การทดสอบสเปรย์เกลือเป็นกลาง (NSS) | 48H |
พารามิเตอร์แสงหลัก
| ตัวแยก | (db) | RL (DB) | (db) | วิธีทดสอบ | |
| ตัวแยก | กล่องแจกจ่าย | ||||
|
1*2 FBT (90/10) + 1*4 ตัวแยก PLC ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (90%) | ≤1 | ≥55 | ≤1.2 |
IL: IEC61300-3-4 วิธี B RL: IEC61300-3-6 วิธี 1 |
| 1*2 FBT (10%) +1* 4 plc |
≤18.60 | ≥55 | ≤18.80 | ||
|
1*2 FBT (80/20) + 1*4 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (80%) | ≤1. 40 | ≥55 | ≤1.6 | |
| 1*2 FBT (20%) +1* 4 plc |
≤15.5 | ≥55 | ≤15.7 | ||
|
1*2 FBT (70/30) + 1*4 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (70%) | ≤2.1 | ≥55 | ≤2.5 | |
| 1*2 FBT (30%) +1* 4 plc |
≤13.4 | ≥55 | ≤13.6 | ||
| 1*2 FBT (60/40) + 1*4 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (60%) | ≤2.8 | ≥55 | ≤3 | |
| 1*2 FBT (40%) +1* 4 plc |
≤12.3 | ≥55 | ≤12.5 | ||
| 1*2 FBT (50/50) + 1*4 ตัวแยก PLC ด้วยตัวเชื่อมต่อ SCAPC |
1*2 FBT (50%) | ≤3.7 | ≥55 | ≤3.9 | |
| 1*2 FBT (50%) +1* 4 plc |
≤11.2 | ≥55 | ≤11.4 | ||
|
1* 4 PLC Splitter ด้วยตัวเชื่อมต่อ SCAPC |
1* 4 plc | ≤7.1 | ≥55dB | ≤7.3 | |
พารามิเตอร์แสงที่แสดงในตารางด้านบนเป็นค่าเริ่มต้นและสามารถปรับแต่งตามข้อกำหนด

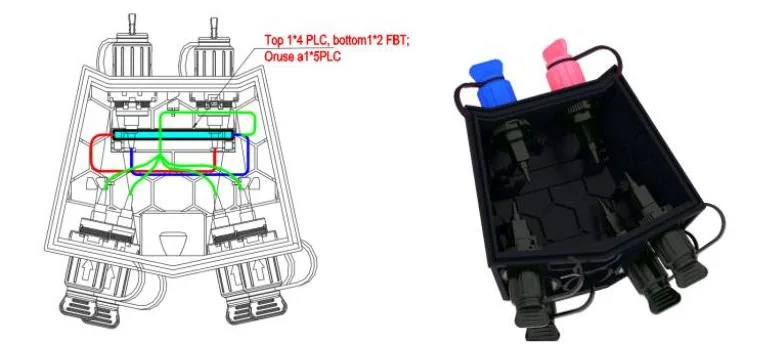

5.1 วิธีการเคเบิลผลิตภัณฑ์:
1 * 2 FBT + 1 * 4 วิธีการแยก PLC

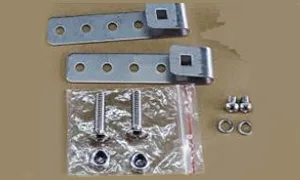

5.2 อุปกรณ์เสริม
| เลขที่ | ชื่อชิ้นส่วน | ภาพอ้างอิง | หน่วย | ปริมาณ | คำพูด |
| 1 | ผู้ใช้งาน | / | พีซี | 1 | ใน |
| 2 | รายงานการทดสอบตัวแยก | / | พีซี | 1 | ใน |
| 3 | ชุดติดผนัง |
 |
ชุด | 1 | เป็นทางเลือกตามคำขอของลูกค้า |
| 4 | ชุดเสาที่ติดตั้ง |
 |
ชุด | 1 | เป็นทางเลือกตามคำขอของลูกค้า |
| 5 | ติดตั้งทางอากาศ ชุด |
 |
ชุด | 1 | เป็นทางเลือกตามคำขอของลูกค้า |
ผลิตภัณฑ์นี้เป็นไปตามคำสั่งการป้องกันสิ่งแวดล้อม ROHS และเนื้อหาของตะกั่วแคดเมียมปรอทโครเมียมเฮกซาวาเลนต์, โพลีโบรเมนต์ biphenyl (PBB) และโพลีโบรเมนต์ไดฟีนิลอีเธอร์ (PBDE) ไม่เกินขีด จำกัด
7.1. การติดตั้งติดผนัง

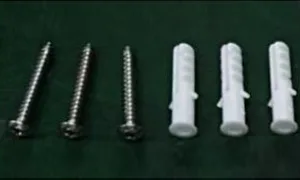

เจาะรู 3 รูในผนังตามมิติวางปลั๊กส่วนขยายφ7.5*40 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด
การติดตั้งติดผนัง

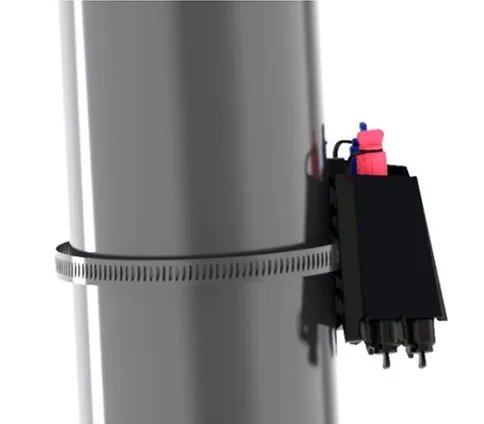

7.2. การติดตั้งที่ติดตั้งบนเสา

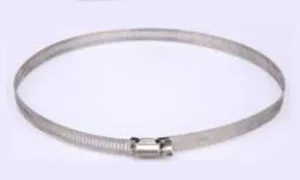

ส่งแหวนห่วงผ่านช่องของแผ่นหลังและแก้ไขบนเสาโทรคมนาคม
การติดตั้งที่ติดตั้งเสา

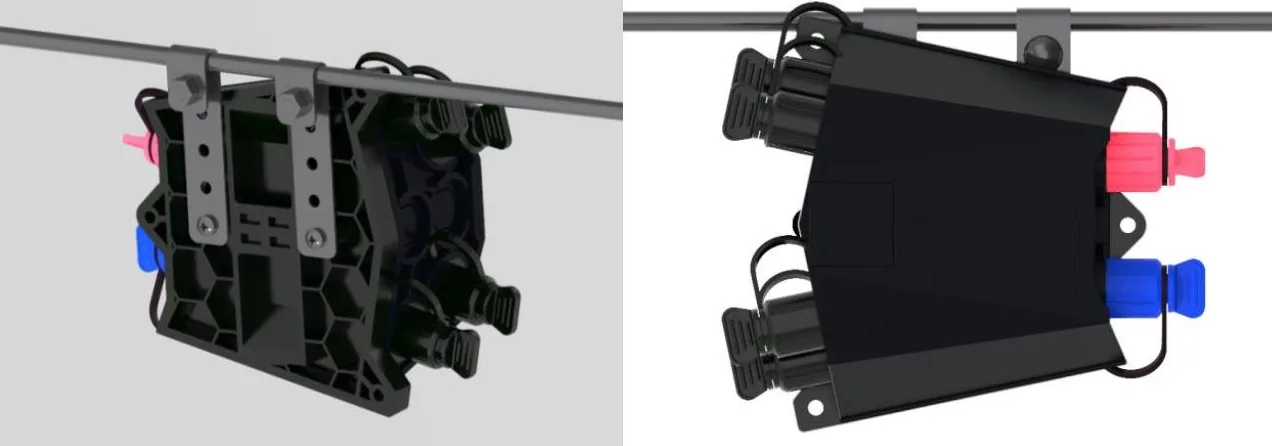

7.3. โครงสร้างค่าใช้จ่าย
ผูกติดตั้งบนแชสซีของค่าใช้จ่ายที่แขวนอยู่บนลวดจากนั้นจึงป้องกันไม่ให้เคสหลุดออกมา
โครงสร้างค่าใช้จ่าย

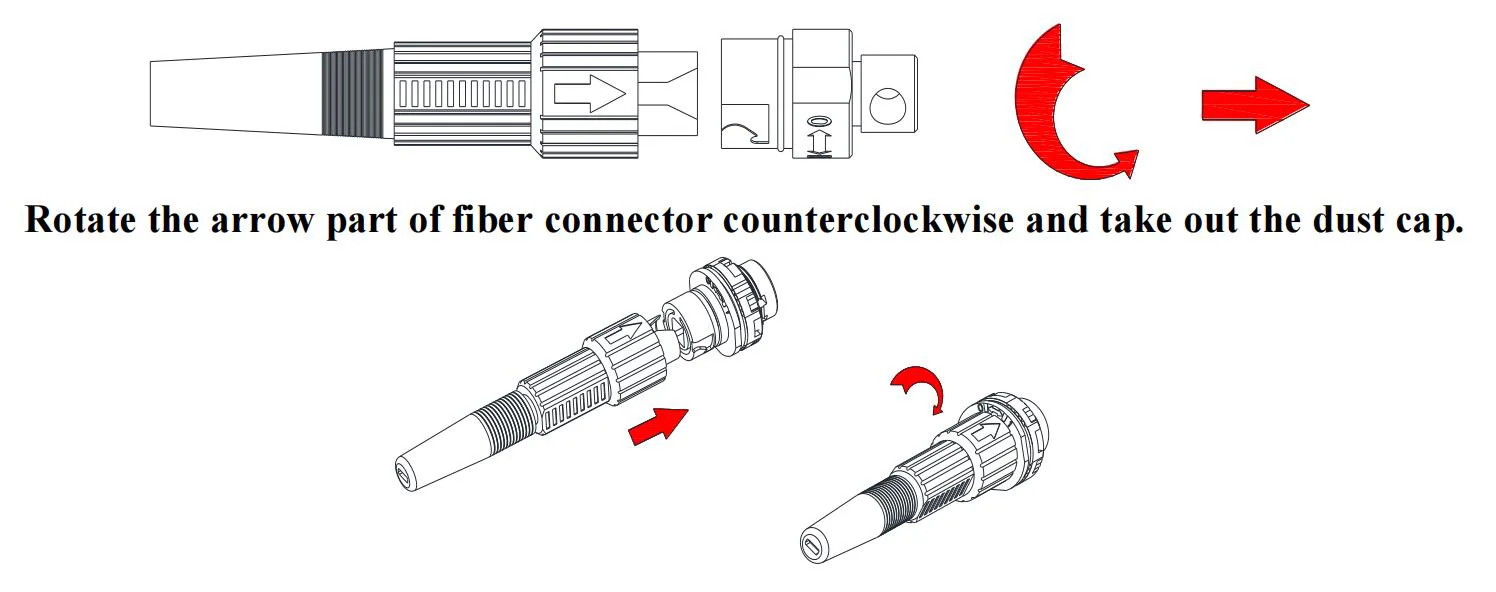

8.1 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - A （E)
ส่วนลูกศรของตัวเชื่อมต่อไฟเบอร์อยู่ด้านบนใส่ขั้วต่อไฟเบอร์ลงในซ็อกเก็ตแล้วหมุนส่วนลูกศรตามเข็มนาฬิกา
8.2 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - B （XL)
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกาตามเข็มขัด
8.3 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - C
⚫ดันแหวนเลื่อนบนปลั๊กใยแก้วนำแสง preformed ในทิศทางของลูกศรเพื่อถอดฝาปิดฝุ่น; กดปุ่มเพื่อนำฝาปิดฝุ่นออกบนอะแดปเตอร์ในทิศทางของลูกศร
⚫จัดตำแหน่งของปลั๊ก preformed กับหัวเข็มขัดอะแดปเตอร์จนกว่าจะถูกยึด เชื่อมต่อฝาครอบฝุ่นทั้งสองในลักษณะเดียวกัน
⚫ปลั๊กสำเร็จรูปที่ติดตั้งจะดันแหวนเลื่อนเพื่อปล่อยหัวเข็มขัดแล้วดึงตัวหลักไปข้างหลังเพื่อแยกมันออก
8.4 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - D
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า D ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข
8.5 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - E (A)
⚫หมุนปลั๊กที่เชื่อมต่อไว้ก่อนตามเข็มนาฬิกาและเปิดปลั๊กที่เชื่อมต่อล่วงหน้าและฝาครอบฝุ่นในทิศทางของลูกศร
⚫เชื่อมต่อปลั๊กที่เชื่อมต่อล่วงหน้าและอะแดปเตอร์ที่เชื่อมต่อล่วงหน้า E ในทิศทางของลูกศรและหมุนปลั๊กตามเข็มนาฬิกาเพื่อแก้ไข
8.6 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า -F (SC)
⚫ใส่เสียบขั้วต่อใยแก้วนำแสง SC ผ่านชิ้นส่วนที่หลวมแล้วเสียบเข้ากับอะแดปเตอร์
⚫ติดตั้ง XL Pre Pre Adapter Sheath บนอะแดปเตอร์พร้อมคีย์พลาสติก
⚫ใส่ปลั๊กของสแน็ปสปริงลงในฝัก;
⚫จะต้องติดตั้งแคลมป์สายเคเบิลและสายจะต้องอยู่ใกล้กับปลั๊ก
⚫สกรูฝาครอบตัวยึดสายเคเบิลหนังบนปลอกเข็มนาฬิกา
8.7 อะแดปเตอร์ที่เชื่อมต่อล่วงหน้า - G
| รายการ | วัสดุ | ขนาด (มม.) | ปริมาณ | น้ำหนักขั้นต้น (กิโลกรัม) |
| บรรจุภัณฑ์ผลิตภัณฑ์อิสระ | กล่องกระดาษ | 170x150x85 | 1 | 0.6 |
| กล่องบรรจุภัณฑ์ด้านนอก | กล่องกระดาษ | 360x320x465 | 20 | 13 |
| หมายเหตุ: ไม่มีถาดที่เก็บสายเคเบิลดร็อป | ||||
