1.1 คำอธิบาย
อุปกรณ์นี้ใช้เป็นจุดสิ้นสุดสำหรับสายเคเบิลดร็อปเพื่อเชื่อมต่อกับ ONU ภายในของอพาร์ทเมนต์ในระบบเครือข่ายการสื่อสาร FTTX การประกบกันไฟเบอร์สามารถทำได้ในกล่องนี้และในขณะเดียวกันก็ให้การปกป้องและการจัดการที่แข็งแกร่งสำหรับการสร้างเครือข่าย FTTX
| ประเภทการผลิต | การจำแนกประเภท |
| GFS-1F | แผงควบคุมสายเคเบิลใยแก้วนำแสง |

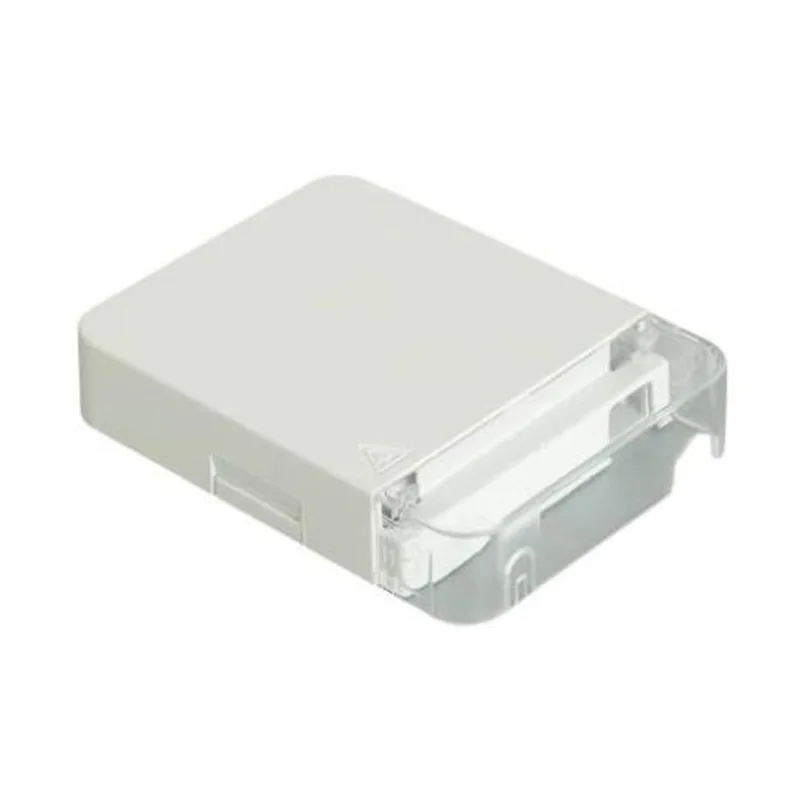

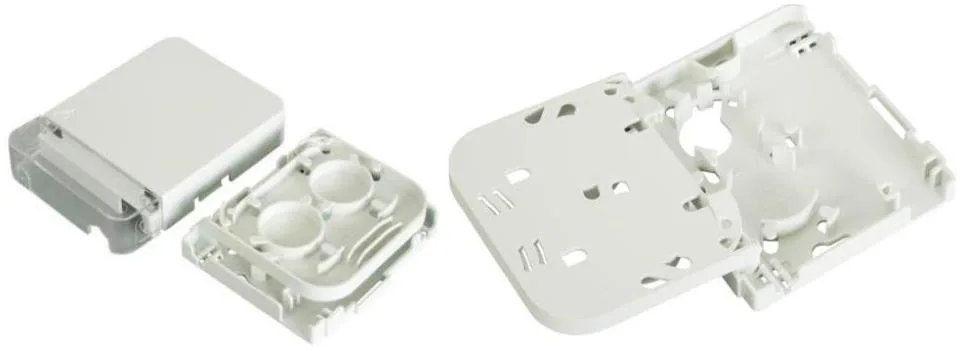

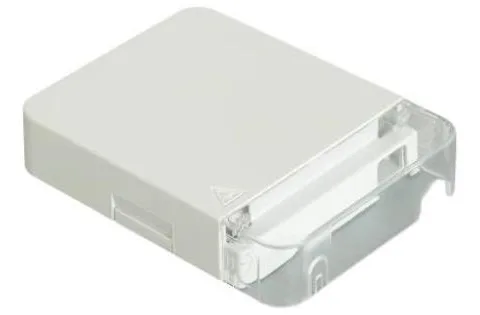

ลักษณะของ GFS-1F
1.2 มาตรฐานปฏิบัติตาม
การผลิตที่นำเสนอได้รับการออกแบบผลิตและทดสอบตามมาตรฐานดังนี้:
| IEC61300-2 | อุปกรณ์เชื่อมต่อระหว่างกันไฟเบอร์ออปติกและส่วนประกอบแบบพาสซีฟ - ขั้นตอนการทดสอบขั้นพื้นฐานและขั้นตอนการวัด |
| IEC60068-2 | ขั้นตอนการทดสอบสิ่งแวดล้อมขั้นพื้นฐานสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ |
1.3 สภาพแวดล้อมแอปพลิเคชัน
| รายการ | ค่า |
| อุณหภูมิการทำงาน | -40 ºC～+60 ºC |
| อุณหภูมิการติดตั้ง | -5 ºC～+40 ºC |
| อุณหภูมิการจัดเก็บ | -45ºC～+65 ºC |
1. ใช้สำหรับพื้นที่ทำงานของครอบครัวเติมเต็มการเข้าถึงและเอาต์พุตของเส้นใยแกนเดี่ยวหรือคู่สามารถตอบสนองความต้องการของรัศมีการดัดของเส้นใยและปกป้องการเข้าถึงเส้นใยออพติคอลเพื่อให้การป้องกันความปลอดภัยสำหรับแกนกลาง
2. การติดตั้งง่ายการทำงานและการบำรุงรักษาที่สะดวก
3. ตามความต้องการของลูกค้าสามารถพิมพ์โลโก้
4. ทำจาก ABS+PC วัสดุพลาสติกวิศวกรรมคุณภาพสูงที่มีความเข้มที่ยอดเยี่ยม
5. คุณสามารถติดตั้งอะแดปเตอร์ SC
3.1 ข้อกำหนดทางกล
| รายการ | ข้อกำหนด | คำพูด |
| มิติภายนอก (มม.) | 115*86*23 | |
| สี | สีขาว | |
| จำนวนพอร์ตทางเข้า | 3 | |
| เส้นผ่านศูนย์กลางสายไฟเบอร์ของพอร์ตอินพุต (มม.) | φ2 ~ φ3, 2*3 | |
| ความจุ (สูงสุด) | 2 คอร์ | |
| ระดับการป้องกัน IP | IP20 | |
| ความติดไฟได้ | UL94-HB | มันสามารถปรับแต่งตามความต้องการ |

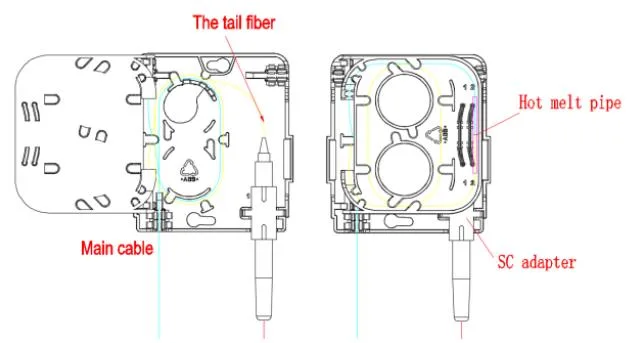

แผนที่เส้นทาง GFS-1F
3.2 ข้อกำหนดทางแสง
| รายการ | วิธีทดสอบ | ข้อมูลจำเพาะ |
| การสูญเสียการแทรก (db) | IEC61300-3-4-Method B | Mean≤0.1dB, maximum≤0.3db |
| การสูญเสียคืน (db) | IEC61300-3-6-Method 1 | APC≥60DB, UPC≥50DB |
| การเชื่อมต่อแบบสุ่ม | IEC61300-3-4 | Mean≤0.15dB, maximum≤0.3db |
| การทำซ้ำได้ | IEC 61300-2-2-2 500 รอบ |
ในระหว่างการทดสอบความแตกต่างระหว่างการวัดเริ่มต้นและการวัดแต่ละครั้งหลังจากรอบหนึ่งต้องน้อยกว่า 0.20 dB และควรทำความสะอาดเป็นอย่างอื่นโดยมีขีด จำกัด การทำความสะอาด 25 ครั้ง |

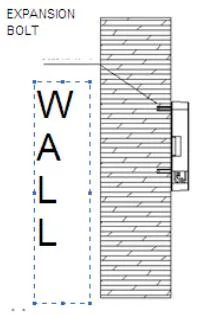

3.3. การติดตั้งติดผนัง
เจาะรู 2 รูในผนังตามมิติในตารางที่ 2 วางปลั๊กส่วนขยายφ6*30 วางกล่องเพื่อให้เข้ากับรูและใช้สกรูเพื่อยึด
pic.5 การติดตั้งติดผนัง
4.1 ส่วนอุปกรณ์เสริม
| ชื่อชิ้นส่วน | หน่วย | ปริมาณ | บันทึก |
| สกรูและปลั๊กยาง | ชุด | 2 | M4*25 สกรูหัวฟิลิปส์, φ6*30 ปลั๊กยาง |
| ปลอกป้องกันความร้อนหด | พีซี | 1 | l = 45 มม. |
กล่องลูกฟูกสองชั้นมาตรฐาน, 520*360*390 มม., 200 ในกล่อง, ประมาณ 19.5 กิโลกรัม
