สายเคเบิลเส้นใยเส้นด้าย Aramid Access Cable

โครงสร้างของการเข้าถึงเส้นด้ายของเส้นด้ายเส้นใยเส้นใยใยแก้วนำแสงคือการใส่ไฟเบอร์ออปติกφ250μmลงในหลอดหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมจะเต็มไปด้วยสารประกอบกันน้ำ ท่อหลวมถูกเคลือบด้วยชั้นขององค์ประกอบเสริมแรงของอารามิดจากนั้นชั้นของเข็มขัดเหล็กเคลือบพลาสติกสองด้าน (PSP) จะถูกห่อด้วยระยะยาวและชั้นของวัสดุฮาโลเจนควันต่ำ (LSZH, ควันต่ำ

ส่งคำถาม

รายละเอียดสินค้า

ลักษณะเฉพาะ

ประสิทธิภาพเชิงกลและอุณหภูมิที่ดี

วัสดุท่อหลวมมีความต้านทานการไฮโดรไลซิสที่ดีและความแข็งแรงสูง

ความต้านทานการบีบอัดที่ดีและความนุ่มนวล

สมาชิกความแข็งแรงของเส้นด้ายอารามิดช่วยให้มั่นใจในความต้านทานแรงดึง

PSP เสริมความชื้น

เส้นผ่านศูนย์กลางเล็ก ๆ น้ำหนักเบาและการติดตั้งที่เป็นมิตร

มาตรฐาน

ปฏิบัติตามมาตรฐาน YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 หรือ IEC 332-3C

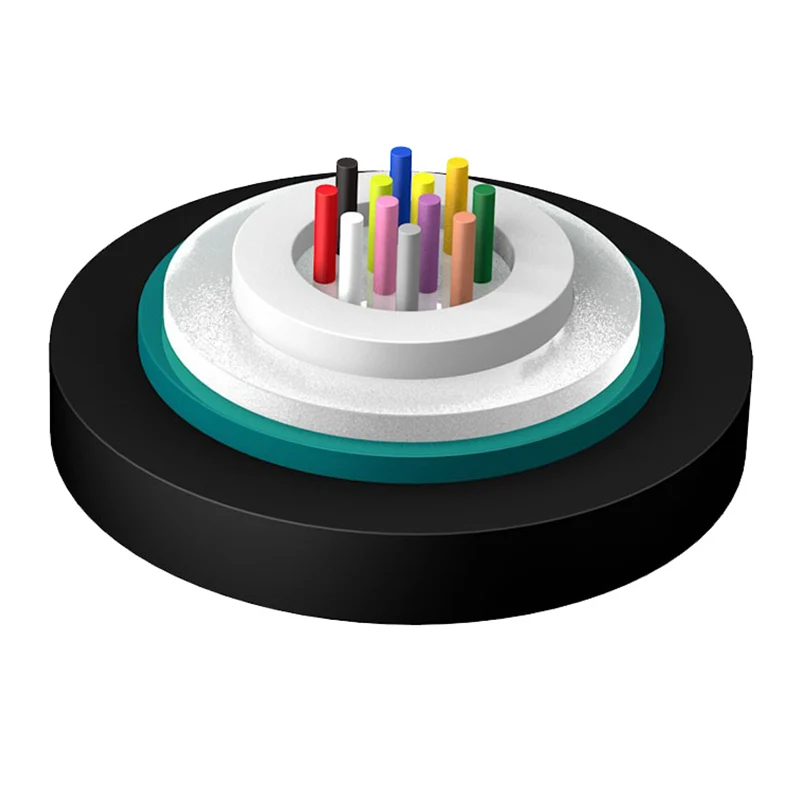

การวาดโครงสร้าง

1. ไฟเบอร์

2. สารประกอบไส้หลอด

3. หลอดหลวม

4. เส้นด้ายอะรามิด

5. PSP

6. แจ็คเก็ต lszh

Aramid Yarn Access Building Fiber Optic Cable

พารามิเตอร์ทางเทคนิค

รุ่นสายเคเบิล

จำนวนไฟเบอร์

น้ำหนักสายเคเบิล (อ้างอิง)

(kg/km)

แรงดึง

ระยะยาว/ระยะสั้น

ความต้านทานต่อการบดขยี้

ระยะยาว/ระยะสั้น

(N/100 มม.)

รัศมีการดัด

แบบไดนามิก/คงที่

(มม.)

abc-iis-zk-2 ~ 12xn

2 ～ 12

200/660

300/1000

10d/20d

abc-iis-zk-14 ~ 24xn

14 ～ 24

102

200/660

300/1000

10d/20d

ลักษณะทางแสง

ประเภทไฟเบอร์	การลดทอน				OFL	แบนด์วิดท์โหมดที่มีประสิทธิภาพ	ความยาวลิงก์ Ethernet 10 GBIT/S	รัศมีการโค้งงอขั้นต่ำ
เงื่อนไข	1310/1550Nm		850/1300Nm		850/1300Nm	850Nm	850Nm	/
เงื่อนไข	ค่าทั่วไป	ค่าสูงสุด	ค่าทั่วไป	ค่าสูงสุด	850/1300Nm	850Nm	850Nm	/
หน่วย	db/km	db/km	db/km	db/km	mhz.km	mhz.km	m	มม.
G652D	0.36/0.22	0.5/0.4	-	-	-	-	-	16
G657A1	0.36/0.22	0.5/0.4	-	-	-	-	-	10
G657A2	0.36/0.22	0.5/0.4	-	-	-	-	-	7.5
50/125	-	-	3.0/1.0	3.5/1.5	≥500/500	-	-	30
62.5/125	-	-	3.0/1.0	3.5/1.5	≥200/500	-	-	30
OM3	-	-	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	-	-	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
