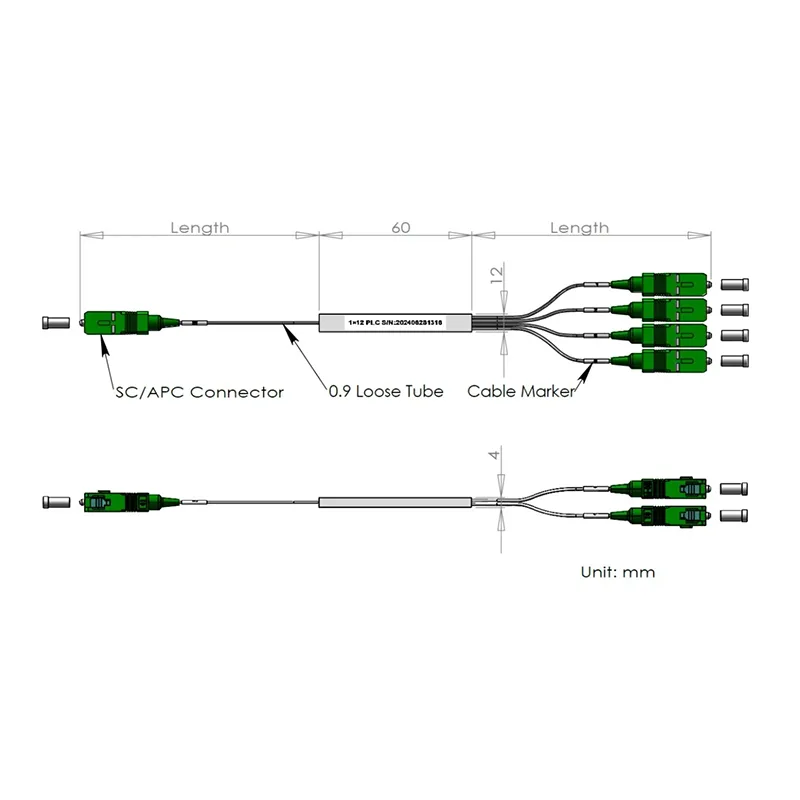

1x12/1 × 24 PLC Splitter Steel Tube Package 60x12x4 และ 80x20x4mm โดยมีหลอดหลวม900μm 1.0+0.1/-0m, ขั้วต่อ SC/APC
| พารามิเตอร์ | เครื่องหมาย | ข้อกำหนด | หน่วย | |
| หมายเลขช่อง | ch | 1 × 12 | 1 × 24 | |
| ความยาวคลื่นการดำเนินการ | 1260 ~ 1650 | NM | ||
| ทดสอบความยาวคลื่น | 1310/1550 | NM | ||
| อัตราส่วนสเปกตรัม | 8.333% | 4.166% | % | |
| การแทรกการสูญเสีย 1 | IL | ≤12.5 | ≤16.0 | DB |
| ความเหมือนกัน | uni | ≤1.2 | ≤1.6 | DB |
| การสูญเสียโพลาไรซ์ขึ้นอยู่กับการสูญเสีย | PDL | ≤0.35 | ≤0.40 | DB |
| คืนสูญเสีย | RL | ≥55 | DB | |
| Directivity2 | DIR | ≥55 | DB | |
| พลังงานออปติกอินพุต | P | 100 | MW | |
| ประเภทไฟเบอร์ | ITU-T G657 A1 ไฟเบอร์ | |||
| ประเภทผมเปีย | พอร์ตทั้งหมด： หลอดหลวมสีขาว900μm | |||
| ความยาวอินพุต | 1.0 +0.1/-0 | m | ||
| ความยาวเอาต์พุต | 1.0 +0.1/-0 | m | ||
| ตัวเชื่อมต่อ | พอร์ตทั้งหมด： SC/APC | |||
| เครื่องหมายเคเบิล | 1x12 plc： ใน、 1、2 …… 11、 12 1x24 plc： ใน、 1、2 …… 23、 24 |
|||
| มิติแพ็คเกจ (L) × (W) × (H) | PKG | 1x12 plc： 60x12x4 1x24 plc： 80x20x6 |
มม. | |
| อุณหภูมิการทำงาน | สูงสุด | -40 ~ +85 | ℃ | |
| อุณหภูมิการจัดเก็บ | TST | -40 ~ +85 | ℃ | |
*หมายเหตุ: 1. ค่าการสูญเสียการแทรกทั้งหมดรวมถึงการสูญเสียของตัวเชื่อมต่อ

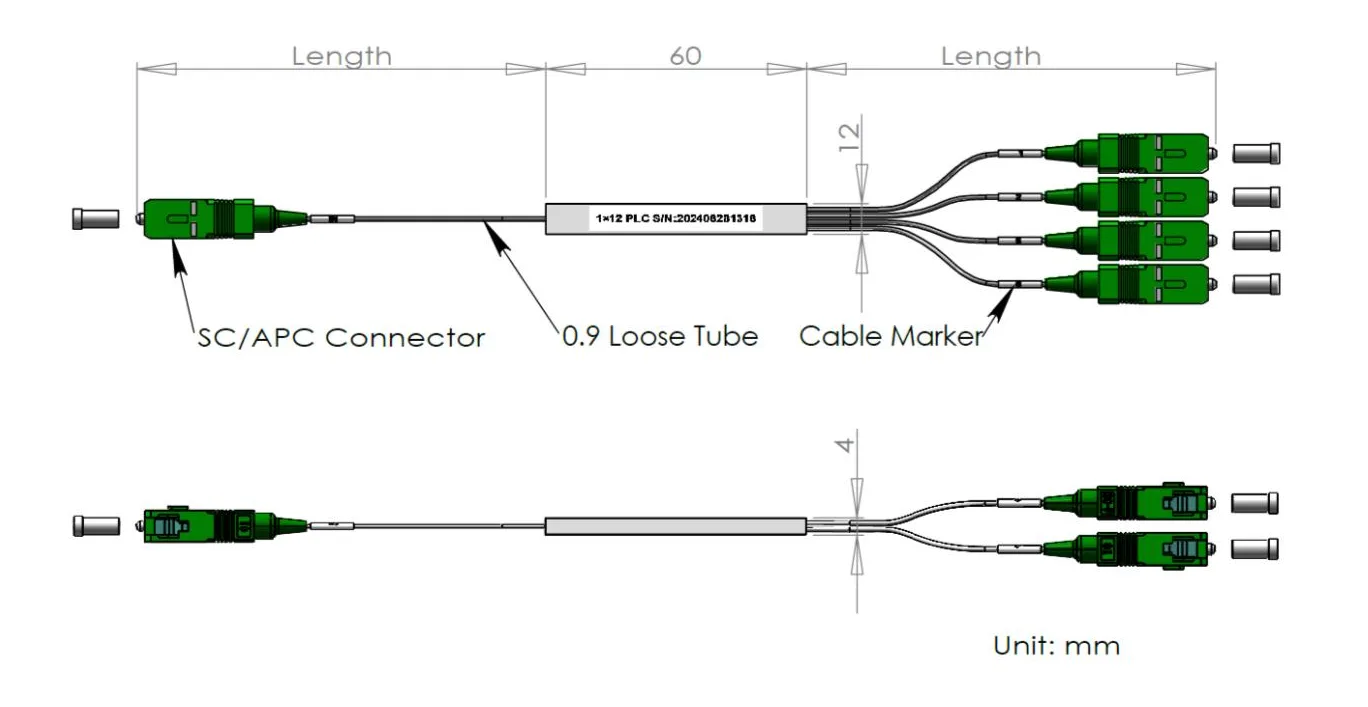

1x12 plc splitter

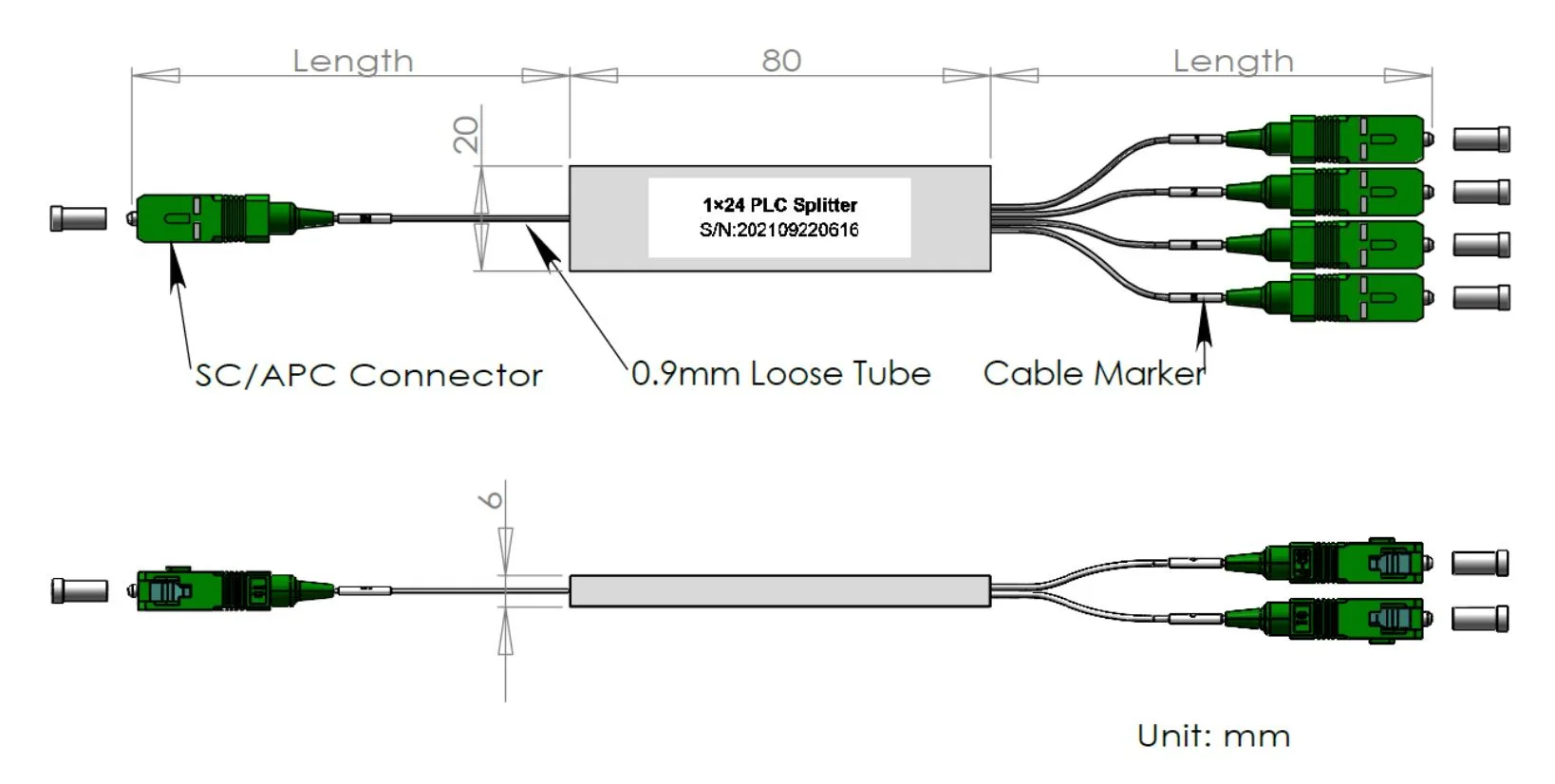

1x24 plc splitter
1. รายงานทดสอบที่มีค่าที่แน่นอนที่จะรวมอยู่ในบรรจุภัณฑ์
รายงานตัวอย่าง: 1x12 Mini 0.9mm PLC SPLITTER SHEET SHEET
| ความยาวคลื่นปฏิบัติการ (NM) | 1260-1650 | วันที่ตรวจสอบ | 2024/11/30 |
| P/N: | 1x12-0.9-in 1.0m-out 1.0m-SCAPC | บาป: | 21113000001 |
| ประเภทไฟเบอร์ | G657A2 | ความยาวของเส้นใย (M) | in≥1.0m/out> 1.0m |
| ประเภทตัวเชื่อมต่อ | SCIAPC | มิติแพ็คเกจ (มม.) | 60x12x4 |
| อุณหภูมิการจัดเก็บ | -40 ~+85 ℃ | อุณหภูมิการทำงาน | -40 ~+85 ℃ |
| LTEM | (db) | PDL (DB) | RL (DB) | |||
| ความยาวคลื่น (NM) | @1310 | @1550 | @1310 | @1550 | @1310 | @1550 |
| ข้อกำหนด | สูงสุด 12.50 | Max.0.35 | ≥55 | |||
| พอร์ต 1 | 12.43 | 12.38 | 0.14 | 0.07 | ผ่าน | ผ่าน |
| พอร์ต 2 | 12.24 | 12.35 | 0.16 | 0.06 | ผ่าน | ผ่าน |
| พอร์ต 3 | 12.22 | 12.20 | 0.12 | 0.07 | ผ่าน | ผ่าน |
| พอร์ต 4 | 12.30 | 12.24 | 0.04 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต 5 | 12.24 | 12.25 | 0.11 | 0.05 | ผ่าน | ผ่าน |
| พอร์ต 6 | 12.35 | 12.29 | 0.11 | 0.01 | ผ่าน | ผ่าน |
| พอร์ต 7 | 12.42 | 12.44 | 0.21 | 0.11 | ผ่าน | ผ่าน |
| พอร์ต 8 | 12.23 | 12.18 | 0.11 | 0.01 | ผ่าน | ผ่าน |
| พอร์ต 9 | 12.27 | 12.19 | 0.21 | 0.10 | ผ่าน | ผ่าน |
| พอร์ต 10 | 12.38 | 12.17 | 0.02 | 0.04 | ผ่าน | ผ่าน |
| พอร์ต 11 | 12.29 | 12.21 | 0.11 | 0.06 | ผ่าน | ผ่าน |
| พอร์ต 12 | 12.42 | 12.27 | 0.08 | 0.07 | ผ่าน | ผ่าน |
| ป้อนข้อมูล | นา | นา | ||||
| สูงสุด | 12.43 | 12.44 | 0.21 | 0.11 | N/A | |
| นาที. | 12.22 | 12.18 | 0.04 | 0.01 | N/A | |
| เฉลี่ย | 12.30 | 12.29 | 0.13 | 0.05 | นา | |
| ความสม่ำเสมอ (≤0.8dB) | 0.21 | 0.27 | Directivity (db) | > 55 | ||
